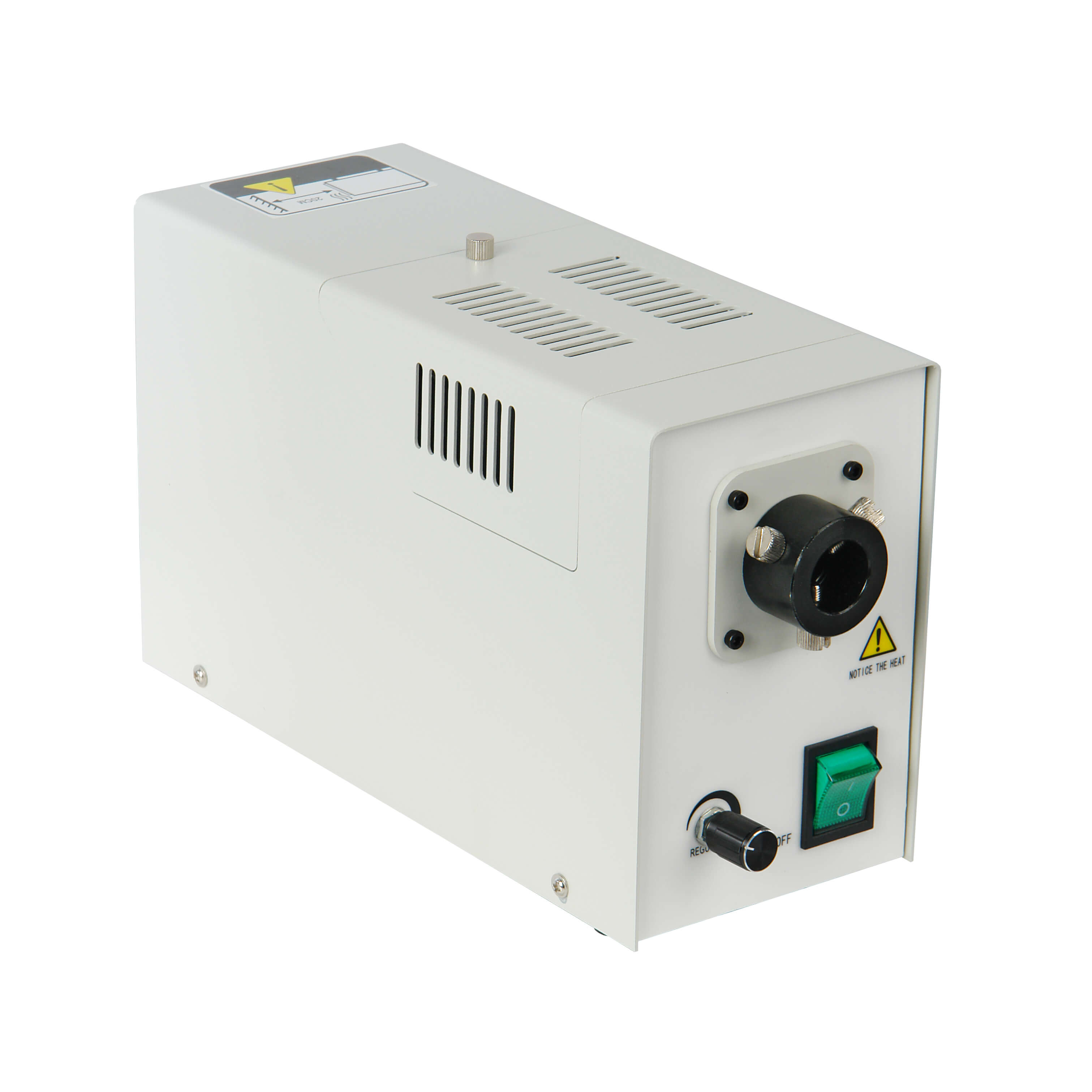

Осветительный блок Микромед HL-150

Назначение Осветительный блок предназначен для подключения оптоволоконных осветителей Микромед и представляет собой базовый элемент системы оптоволоконного освещения для микроскопии. К блоку могут подключаться осветители направленного света и кольцевой бестеневой осветитель. Использование подобных осветителей в микроскопии позволяет расширить возможности при исследовании в отраженном свете сложных трехмерных объектов, таких, как образцы минералов, плохо пропускающие свет кристаллы, деталей прецизионных механизмов и плат электронных приборов. Источник света В осветительном блоке применена галогенная лампа 150 Вт с дихроичным отражателем и инфракрасным фильтром. Цветовая температура лампы 3400⁰К, CRI = 94. Подобный свет позволяет проводить комфортные и неутомительные для глаз визуальные исследования, а при использовании камеры записывать файлы с точной цветопередачей. Лампа питается от схемы стабилизированного питания с регулировкой яркости. Для охлаждения лампы и схемы питания использован производительный вентилятор с управлением от схемы регулировки яркости. Оптоволоконный жгут осветителя устанавливается в осветительную муфту и закрепляется фиксирующими винтами. Освещение без нагрева Осветители не выделяют тепла и не нагревают исследуемый образец, что имеет важное значение в ряде биологических и физических исследований. Это достигается благодаря низкой теплопроводности оптоволоконных жгутов, эффективным охлаждающим вентилятором и лампой с ИК фильтром. Совместимые устройства К осветительному блоку можно подключить кольцевой оптоволоконный осветитель и оптоволоконные осветители направленного света, одинарный и двойной. Осветители могут использоваться как дополнительные, так и как самостоятельные осветители. Кольцевой осветитель используется в случаях, когда требуется верхнее рассеянное освещение без глубоких теней, приводящим к получению ложных результатов исследований. Осветитель предназначен для использования со стереомикроскопами. Осветители направленного света имеют оптоволоконный жгут в гибком металлическом рукаве. Эти осветители особенно эффективны при исследовании сложных трехмерных объектов и могут использоваться со стереомикроскопами и микроскопами плоского поля. Особенности Подключение трех видов осветителей Отсутствие нагрева образца Комфортный и ровный спектр галогенной лампы Свет высокой интенсивности с CRI = 94 Эффективный управляемый вентилятор Характеристики: Источник света: Галогенная лампа с дихроичным отражателем Тип: MR16, 150Вт / G6.35 CRI: ≥94 ИК фильтр: Встроен в лампу Цветовая температура: 3400⁰К Освещенность в пространстве предметов*: 4100 лк Регулировка: Плавная 0…100% Установка световода: Фланец Ø20 мм c фиксирующими винтами Питание: Сеть переменного тока 110-220В±22В / 50Гц±1Гц Охлаждение: Управляемый вентилятор Максимальная потребляемая мощность: 400 Вт Рабочий диапазон температуры: 5... 40⁰С Рабочий диапазон отн. влажности : 20…90% Размеры устройства (ШхВхГ): 100х165х270 мм Вес устройства: 2750 г Размеры в упаковке: 350х250х180 мм Вес в упаковке: 3.3 кг Комплектация: Осветительный блок Микромед HL-150 Кабель питания Предохранитель 3А/250В - 2 шт Руководство по эксплуатации
