Описание

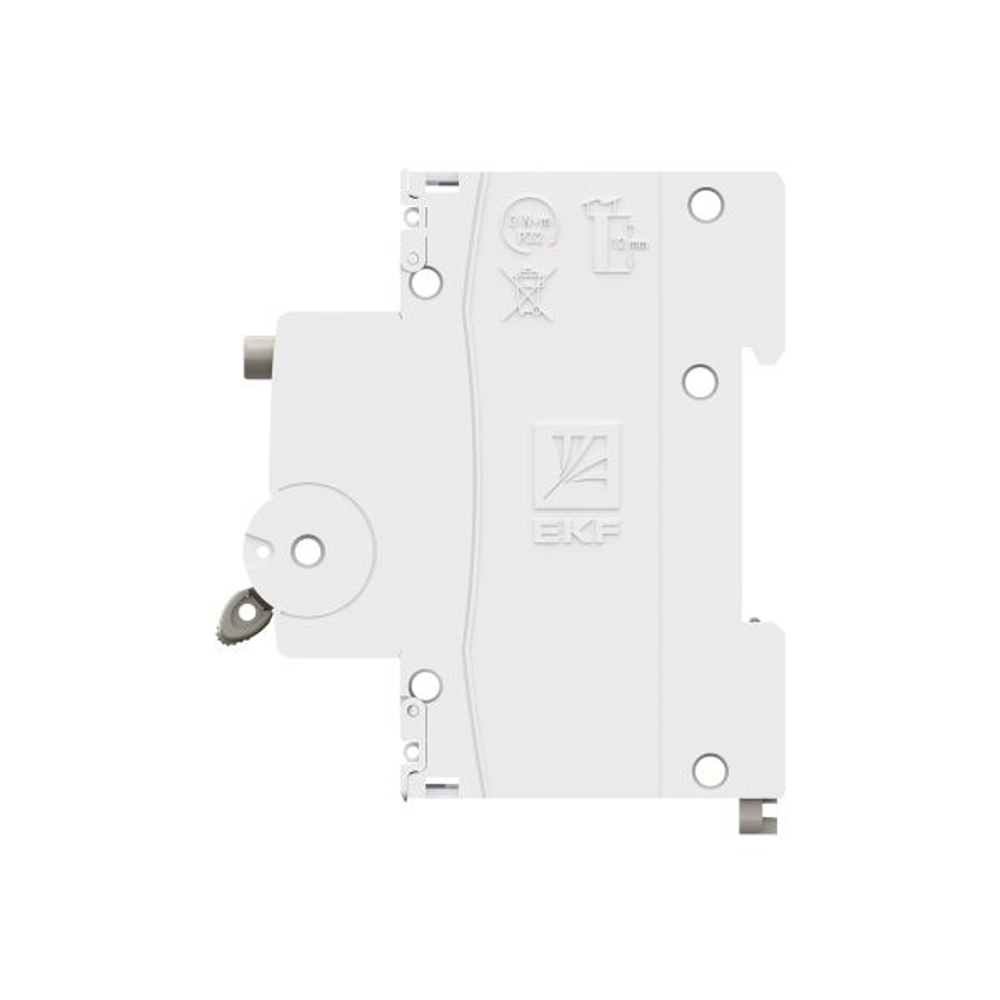

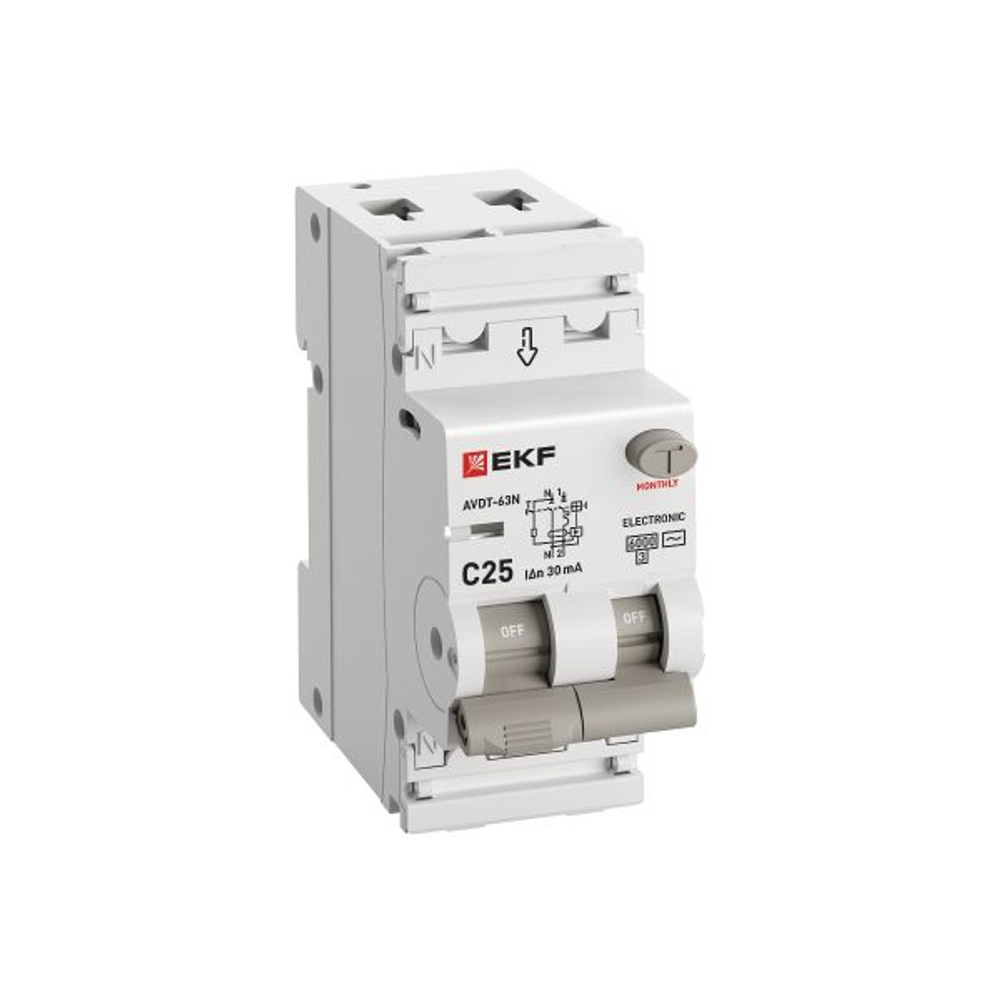

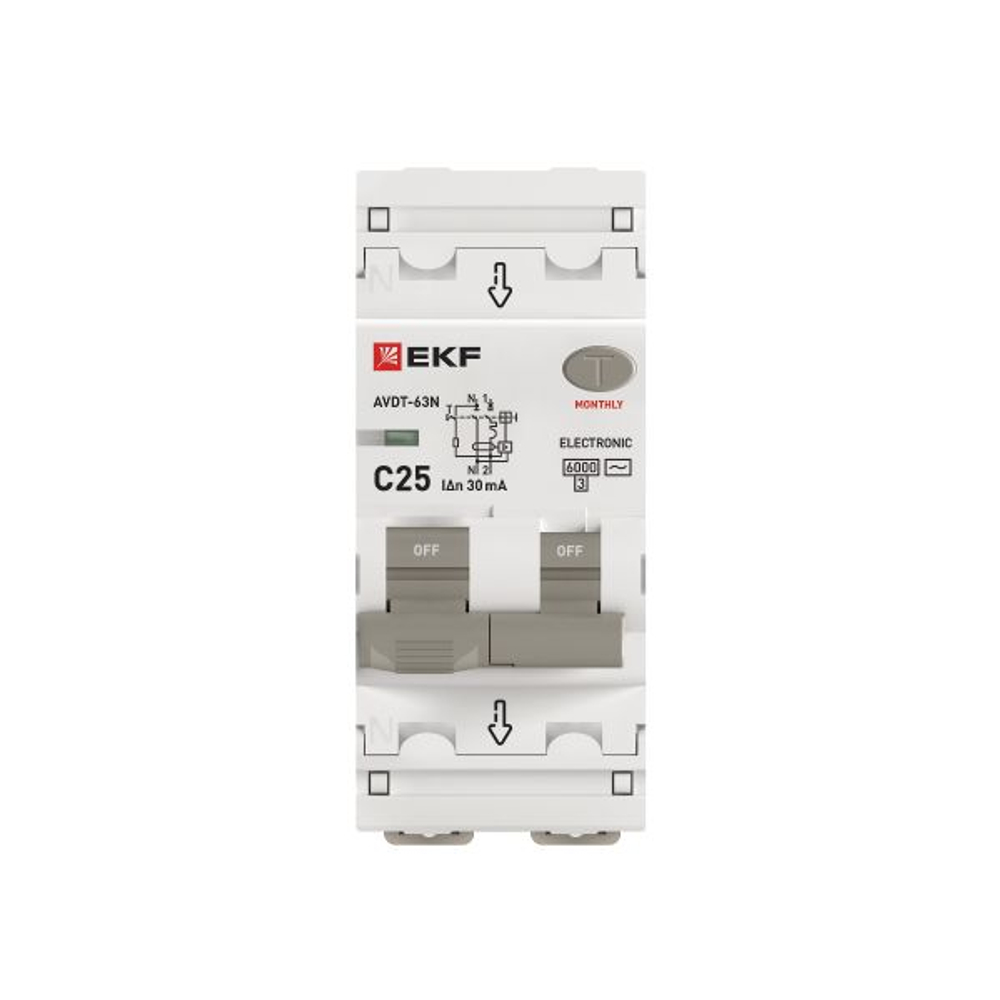

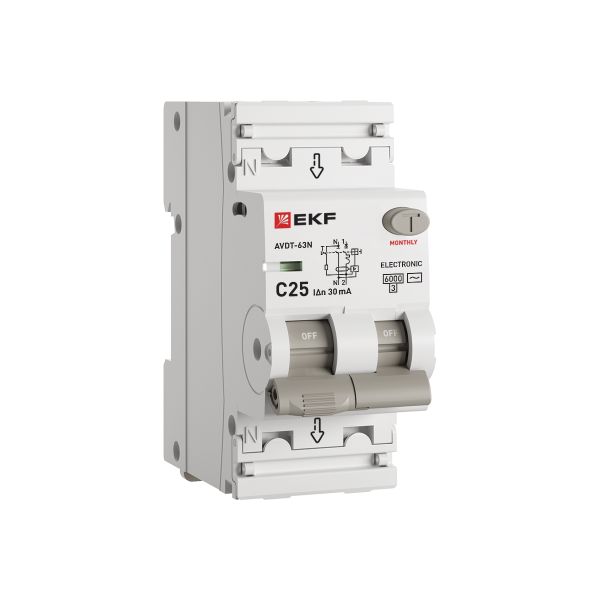

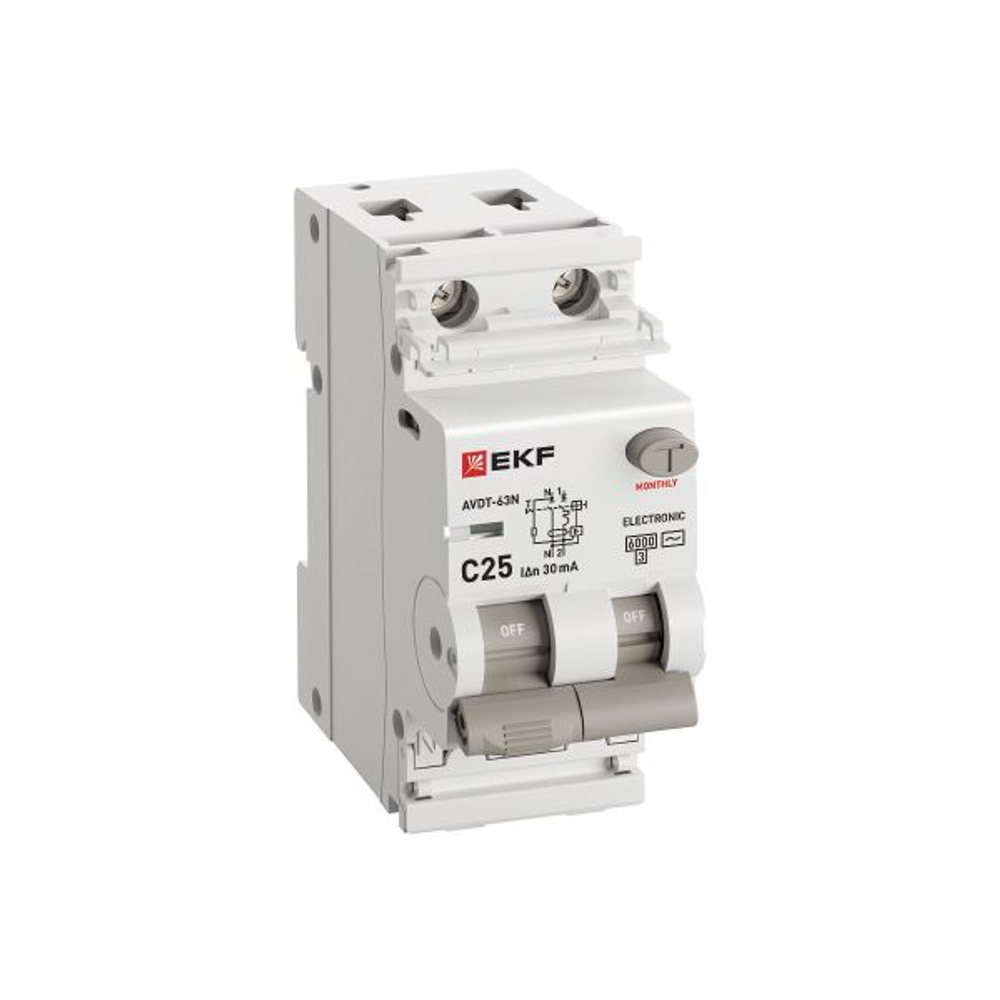

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
Характеристики:
Серия: PROxima
Защита от ложного срабатывания: Нет
Номинальное импульсное выдерживаемое напряжение Uimp: 6
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1: 6
Характеристика отключения: Без задержки
Тип напряжения: AC (перемен.)
Глубина установочная (встраив.): 72
Номин. ток: 25
Номин. напряжение: 230
Характеристика срабатывания (кривая тока): C
Номин. напряжение изоляции Ui: 500
Номин. ток утечки: 0,03
Тип тока утечки: AC (перемен.)
Устойчивость к импульсному току: 6
Класс токоограничения: 3
Категория перенапряжения: 3
Степень загрязнения: 3
Модульная ширина (общ. кол-во модульных расстояний): 2
Частота: 50/60 Гц
Степень защиты (IP): IP20
Количество защищенных полюсов: 1
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом: Да
Подходит для скрытого монтажа (заподлицо): Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода: 0...25
Поперечн. сечение подключ. многопроволочного (гибкого) провода: 0...16
С блокировкой: Нет
Рабочая температура окружающей среды: -25...50
Общ. количество полюсов: 2
Серия продукции: АВДТ-63N
Гарантийный срок хранения, лет: 7
Гарантийный срок эксплуатации, лет: 7
Срок службы, лет: 20
Механическая износостойкость, кол-во циклов: 20000
Коммутационная износостойкость, кол-во циклов: 10000
Тип модуля дифференциальной защиты: Электронный
Характеристики
SKU_HIDDEN
ekfd63n26e25c30
Производитель
EKF
Серия
PROxima
С блокировкой
Нет
Степень загрязнения
3
Частота
50/60 Гц
Количество защищенных полюсов
1
Защита от ложного срабатывания
Нет
Характеристика отключения
Без задержки
Класс токоограничения
3
Категория перенапряжения
3
Номин. напряжение
230
Гарантийный срок эксплуатации, лет
7
Гарантийный срок хранения, лет
7
Степень защиты (IP)
IP20
Рабочая температура окружающей среды
-25...50
Серия продукции
АВДТ-63N
Срок службы, лет
20
Тип напряжения
AC (перемен.)
Модульная ширина (общ. кол-во модульных расстояний)
2
Номин. ток
25
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0...25
Поперечн. сечение подключ. многопроволочного (гибкого) провода
0...16
Механическая износостойкость, кол-во циклов
20000
Коммутационная износостойкость, кол-во циклов
10000
Номин. напряжение изоляции Ui
500
Общ. количество полюсов
2
Характеристика срабатывания (кривая тока)
C
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
Да
Номинальное импульсное выдерживаемое напряжение Uimp
6
Глубина установочная (встраив.)
72
Подходит для скрытого монтажа (заподлицо)
Да
Тип тока утечки
AC (перемен.)
Тип модуля дифференциальной защиты
Электронный
Номин. ток утечки
0,03
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1
6
Устойчивость к импульсному току
6
