Описание

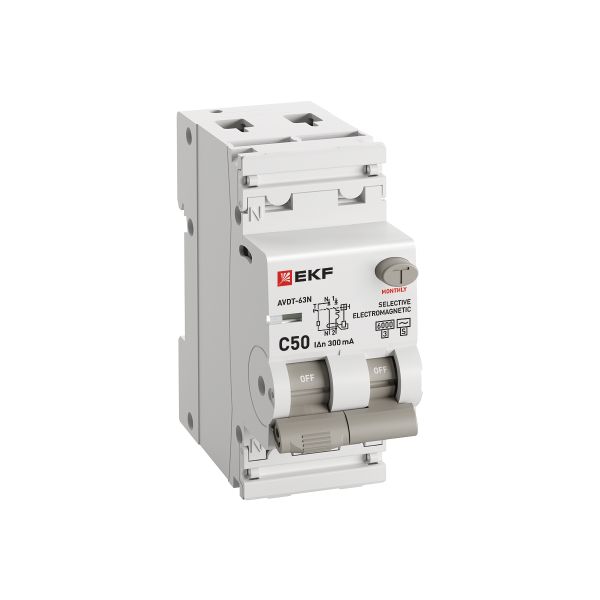

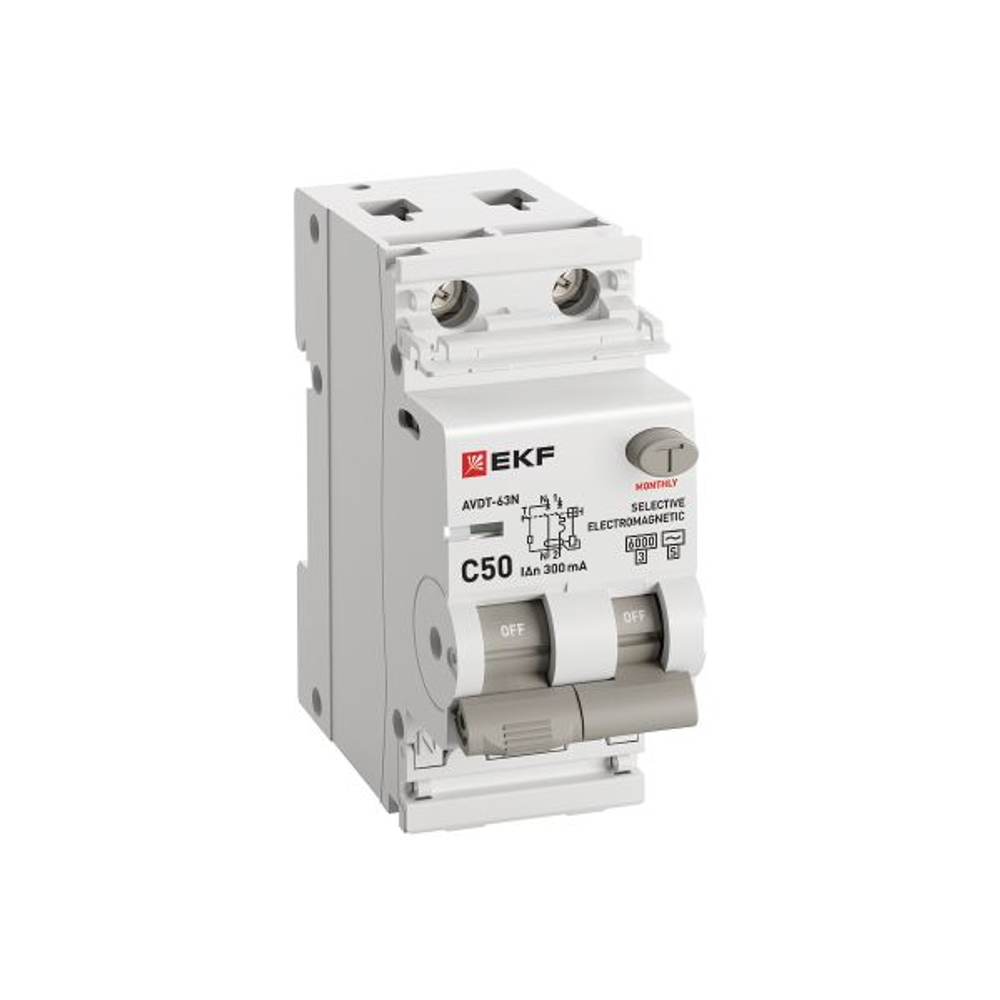

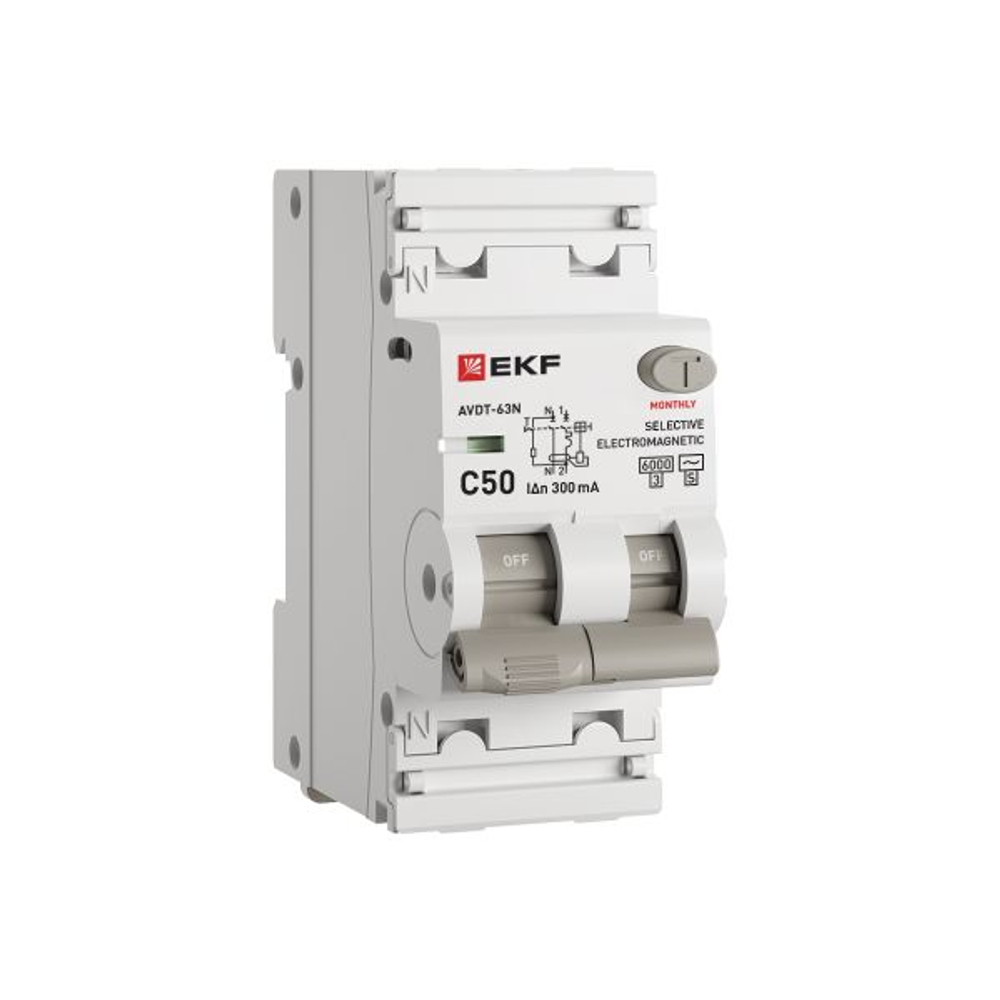

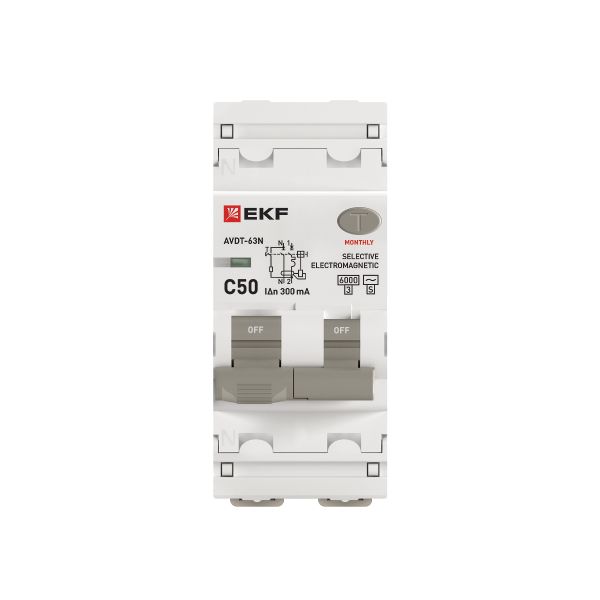

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
Характеристики:
Серия: PROxima
Защита от ложного срабатывания: Нет
Номинальное импульсное выдерживаемое напряжение Uimp: 6
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1: 6
Характеристика отключения: Селективная
Тип напряжения: AC (перемен.)
Глубина установочная (встраив.): 72
Номин. ток: 50
Номин. напряжение: 230
Характеристика срабатывания (кривая тока): C
Номин. напряжение изоляции Ui: 500
Номин. ток утечки: 0,3
Тип тока утечки: AC/S
Устойчивость к импульсному току: 6
Класс токоограничения: 3
Категория перенапряжения: 3
Степень загрязнения: 3
Модульная ширина (общ. кол-во модульных расстояний): 2
Частота: 50/60 Гц
Степень защиты (IP): IP20
Количество защищенных полюсов: 1
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом: Да
Подходит для скрытого монтажа (заподлицо): Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода: 0...25
Поперечн. сечение подключ. многопроволочного (гибкого) провода: 0...16
С блокировкой: Нет
Рабочая температура окружающей среды: -25...50
Общ. количество полюсов: 2
Серия продукции: АВДТ-63N
Гарантийный срок хранения, лет: 7
Гарантийный срок эксплуатации, лет: 7
Срок службы, лет: 20
Механическая износостойкость, кол-во циклов: 20000
Коммутационная износостойкость, кол-во циклов: 10000
Тип модуля дифференциальной защиты: Электромеханический
Характеристики
SKU_HIDDEN
ekfd63n26ms50c300
Производитель
EKF
Серия
PROxima
С блокировкой
Нет
Степень загрязнения
3
Частота
50/60 Гц
Количество защищенных полюсов
1
Защита от ложного срабатывания
Нет
Характеристика отключения
Селективная
Класс токоограничения
3
Категория перенапряжения
3
Номин. напряжение
230
Гарантийный срок эксплуатации, лет
7
Гарантийный срок хранения, лет
7
Степень защиты (IP)
IP20
Рабочая температура окружающей среды
-25...50
Серия продукции
АВДТ-63N
Срок службы, лет
20
Тип напряжения
AC (перемен.)
Модульная ширина (общ. кол-во модульных расстояний)
2
Номин. ток
50
Поперечн. сечение подключ. однопроволочного (жесткого) провода
0...25
Поперечн. сечение подключ. многопроволочного (гибкого) провода
0...16
Механическая износостойкость, кол-во циклов
20000
Коммутационная износостойкость, кол-во циклов
10000
Номин. напряжение изоляции Ui
500
Общ. количество полюсов
2
Характеристика срабатывания (кривая тока)
C
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом
Да
Номинальное импульсное выдерживаемое напряжение Uimp
6
Глубина установочная (встраив.)
72
Подходит для скрытого монтажа (заподлицо)
Да
Тип тока утечки
AC/S
Тип модуля дифференциальной защиты
Электромеханический
Номин. ток утечки
0,3
Номин. отключающая способность при коротком замыкании Icn по EN 61009-1
6
Устойчивость к импульсному току
6
