Описание

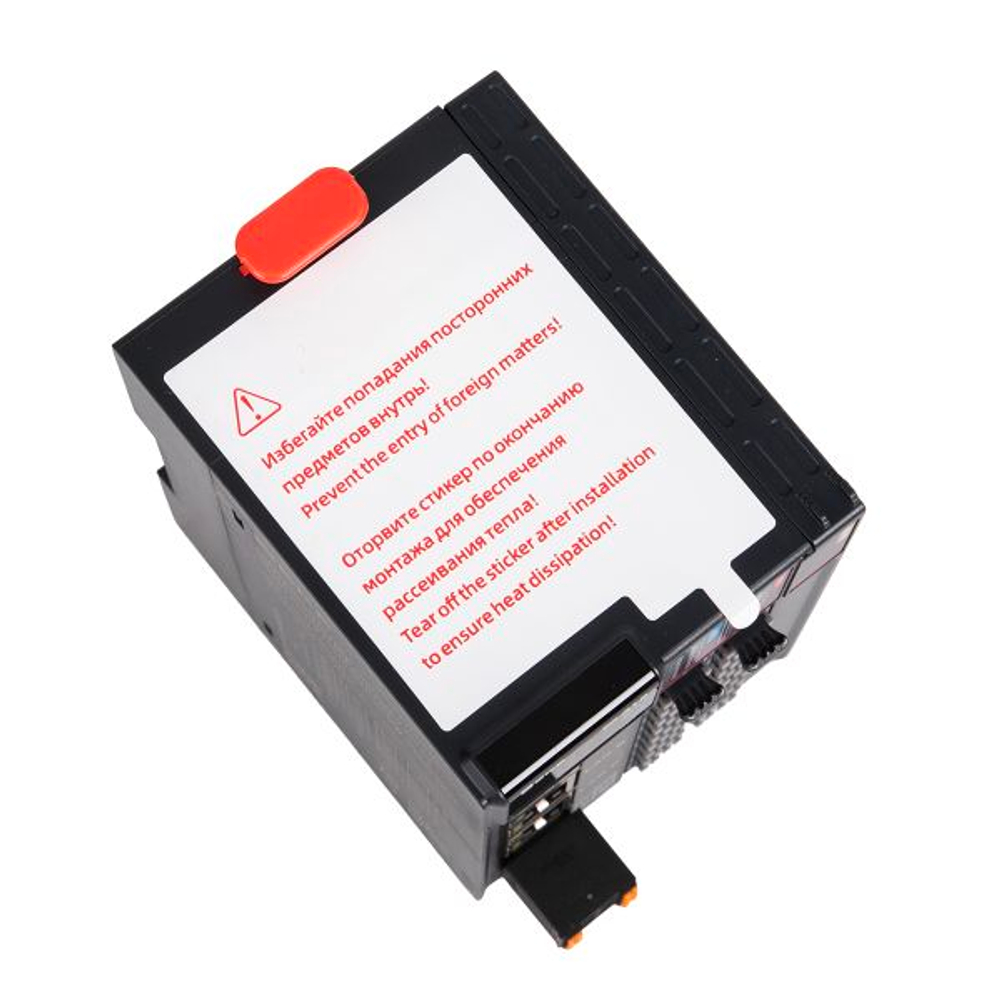

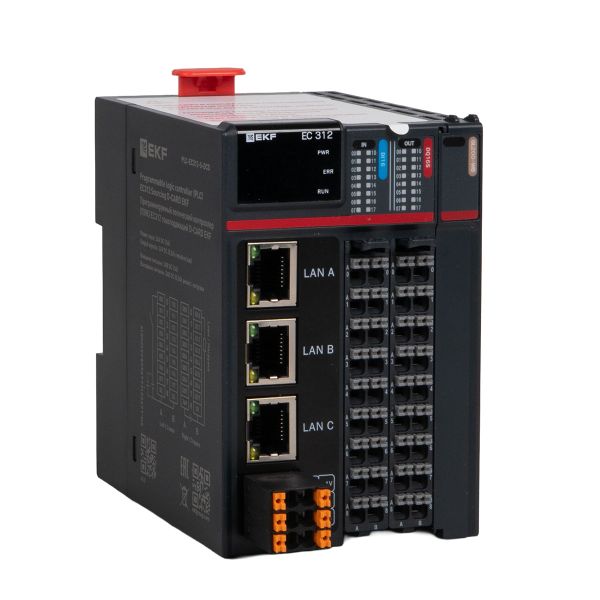

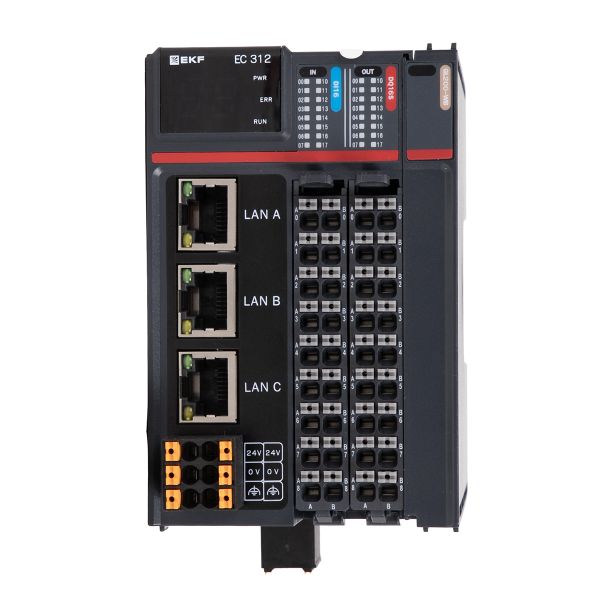

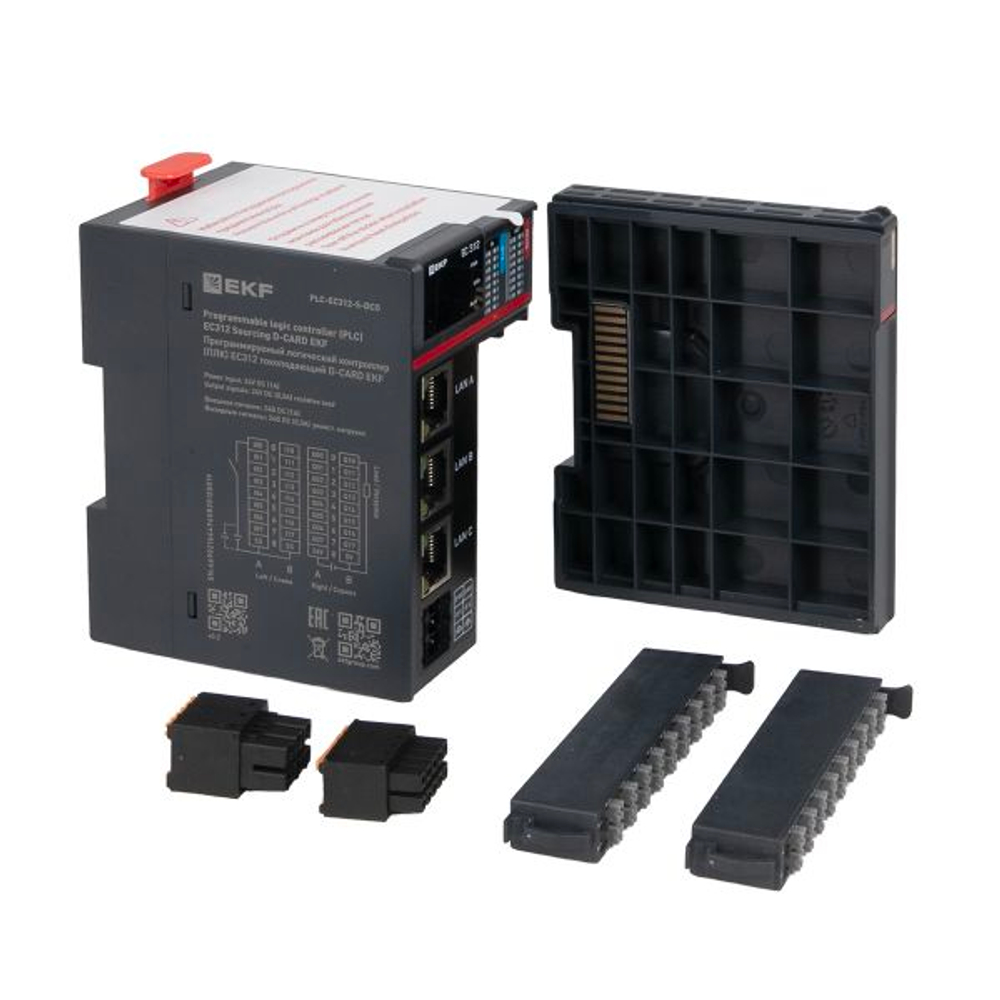

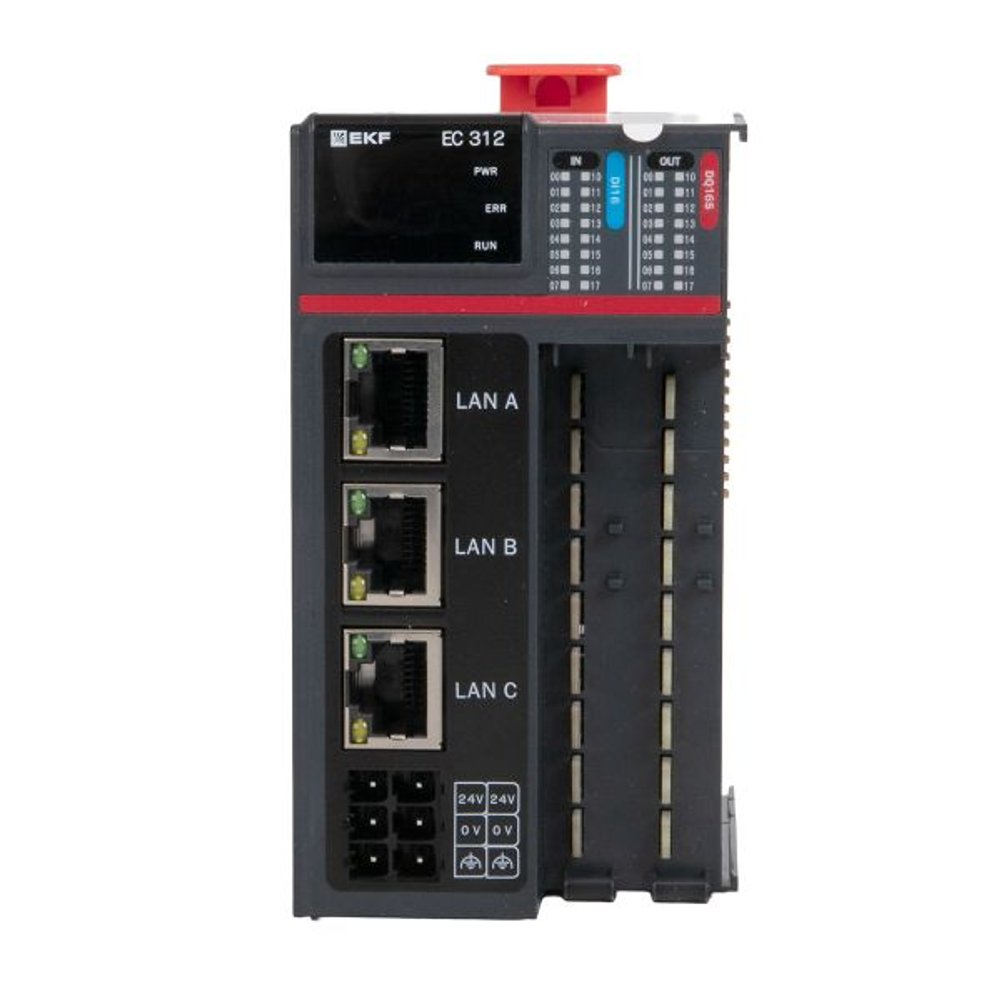

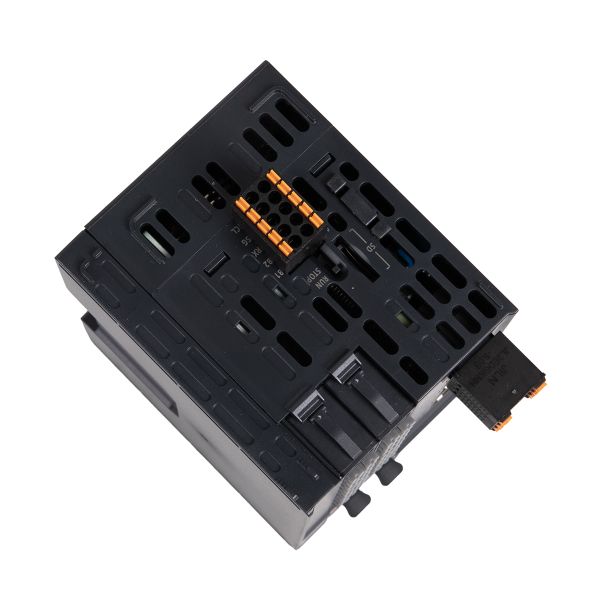

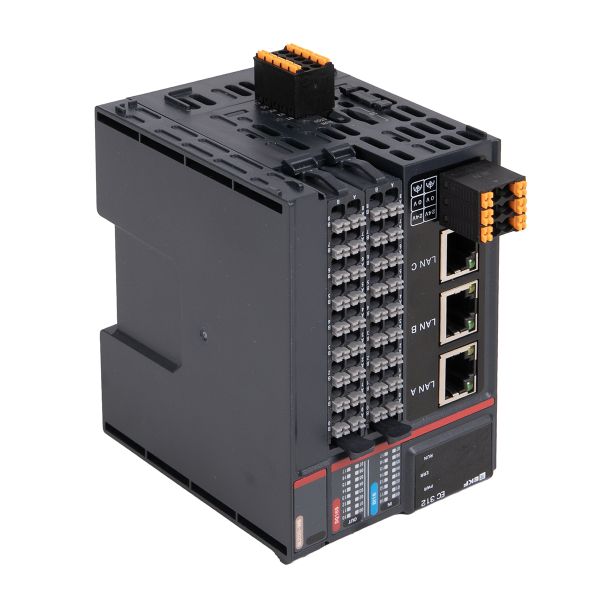

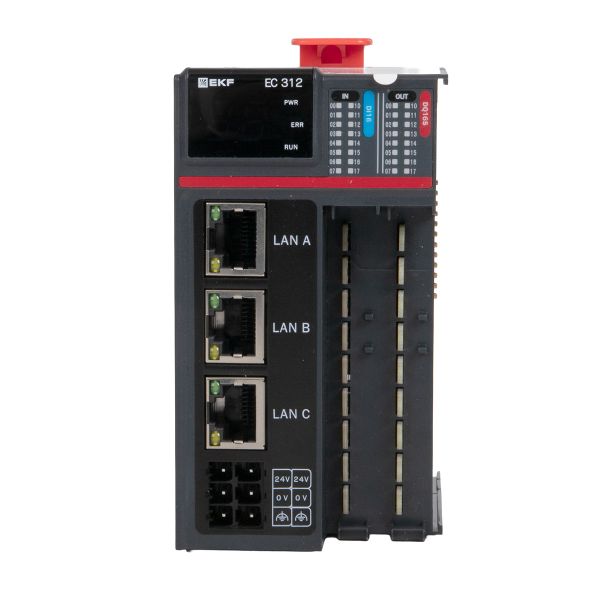

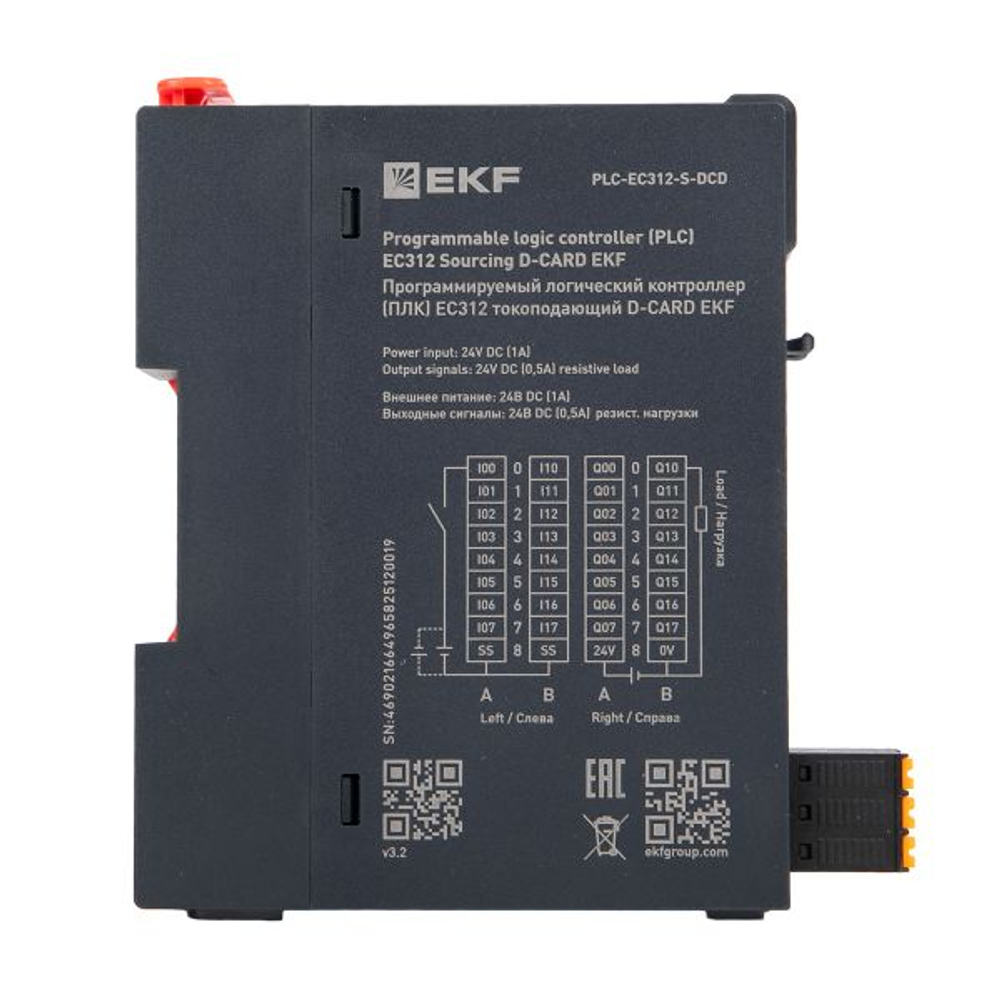

ПЛК D-CARD — это среднеразмерный ПЛК с богатыми и расширяемыми коммуникационными интерфейсами, обеспечивающий стабильные, надежные и экономически эффективные решения для малых и средних устройств и систем в управления технологическими процессами. Часть головных модулей оснащены встроенными каналами цифрового ввода и цифрового вывода. Устройства обладает встроенными Ethernet-портами, поддерживающими работу по EtherCAT, EtherNet/IP, Profinet IO, Modbus TCP, интерфейсами RS-232, RS-485 (Modbus RTU), шиной CANopen, а также есть возможность работать по OPC UA, MQTT. В линейке есть устройства, поддерживающие функции управления движением (Motion) (артикулы MCxxx) и версии поддерживающие резервирование ЦПУ (артикулы EC4x1). Программируются в среде разработке Codesys v. 3.5 SP18+. Поддерживают «горячую» замену модулей расширения и веб-визуализацию, имеют резервируемое питание и встроенный веб-сервер. С помощью устройств возможно строить распределённые системы на 10000+ точек ввода и вывода. Применяются для автоматизации технологических процессов любой сложности.
Характеристики:
Серия: D-CARD
Разновидность устройства: Головной модуль (CPU)
Тип питающего напряжения: DC (постоян.)
Напряжение питания постоян. тока (DC): 19,2...33
Макс. кол-во модулей расширения на локальной шине: 16
Количество цифров. входов: 16
Количество цифров. выходов: 16
Количество аналог. входов: 0
Количество аналог. выходов: 0
Количество HW-интерфейсов Industrial Ethernet: 3
Количество HW-интерфейсов RS-485: 2
Подходит для функций безопасности: Нет
Дублирование: Да
Сертифицировано по IEC 61508: Нет (без)
Тактовая частота процессора: 1 200
Ширина: 59,2
Модель/исполнение: Модульный
Рабочая температура: -20...55
Высота: 120
Глубина: 100,5
Тип памяти: Прочее
Вес: 0,305
Объем памяти: 16 000
С дисплеем: Да
Время обработки (1К, бинарная операция): 0,004
Макс. потребл. мощность: 10
Макс. количество адресных аналог. портов ввода/вывода: 0
Макс. количество адресных цифров. портов ввода/вывода: 16
Поддержка протокола LON: Нет
Количество HW-интерфейсов RS-232: 1
Количество HW-интерфейсов RS-422: 0
Количество HW-интерфейсов TTY: 0
Количество HW-интерфейсов USB: 1
Количество параллельных HW-интерфейсов: 0
Количество других HW-интерфейсов: 0
С оптическим интерфейсом: Нет
Возможна дополнит. память: Да
Поддержка протокола TCP/IP: Да
Поддержка протокола ASI: Да
Поддержка протокола PROFIBUS: Нет
Поддержка протокола CAN: Да
Поддержка протокола INTERBUS: Нет
Поддержка протокола KNX: Нет
Поддержка протокола MODBUS: Да
Поддержка протокола Data-Highway: Нет
Поддержка протокола DeviceNet: Да
Поддержка протокола SUCONET: Нет
Поддержка протокола других шинных систем: Да
Степень защиты (IP), передняя сторона: IP20

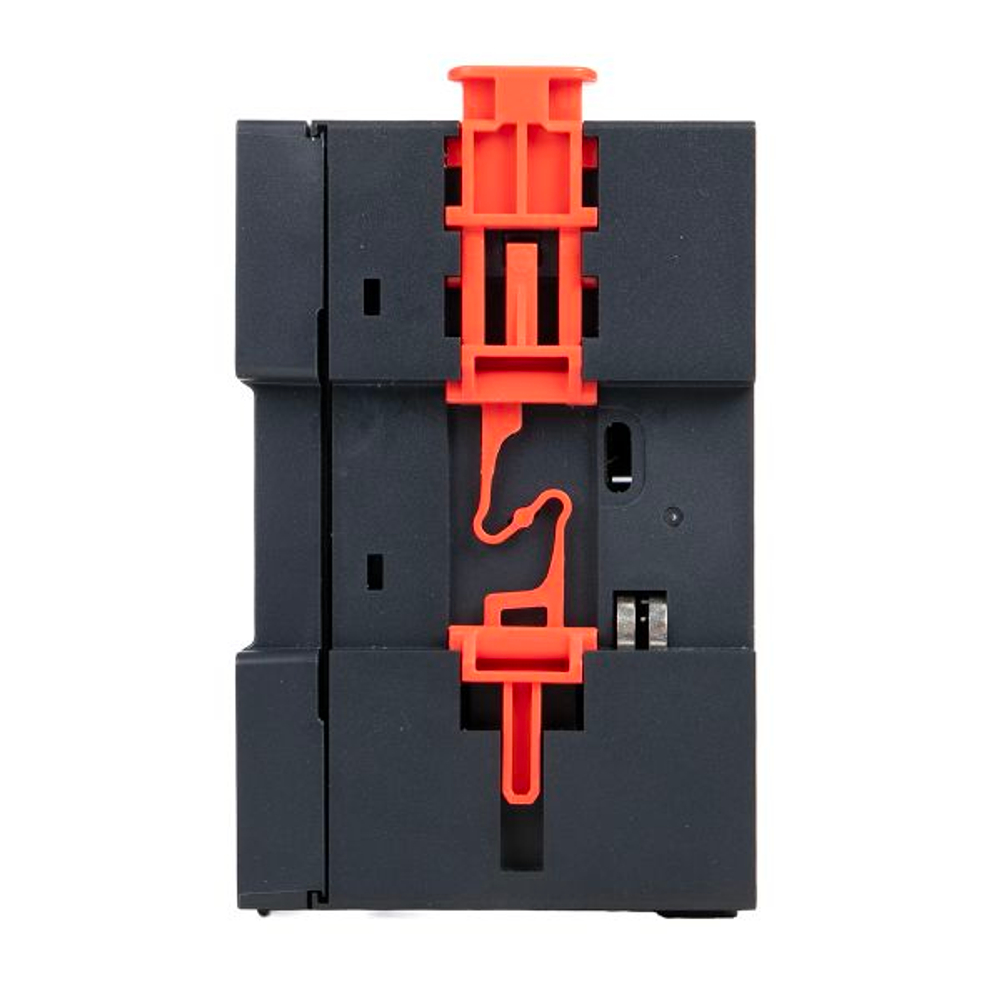

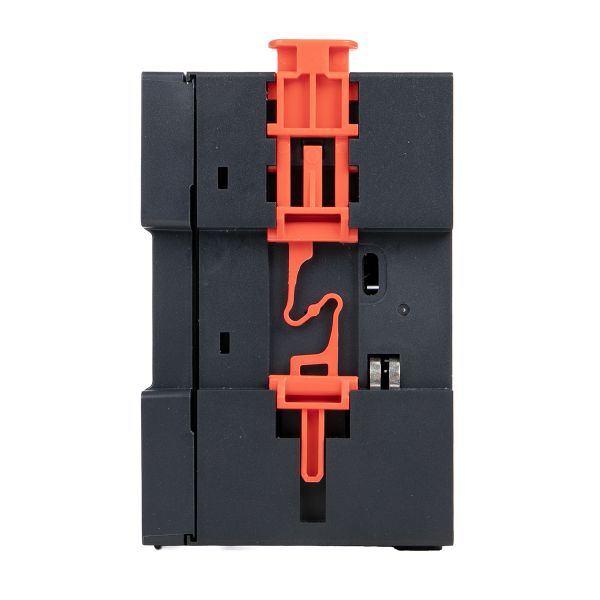

Возможность монтажа на рейку: Да
Категория взрывобезопасности по газу: Нет (без)
Категория взрывобезопасности по пыли: Нет (без)
SIL согл. IEC 61508: 2
Системное комплектующее: Нет
Дополнит. исполннение (EX ia): Нет
Дополнит. исполнение (EX ib): Нет
Термопара типа В: Да
Термопара типа J: Да
Термопара типа K: Да
Термопара типа L: Нет
Термопара типа N: Да
Термопара типа R: Да
Термопара типа S: Да
Термопара типа T: Да
Поддержка протокола SERCOS: Нет
Поддержка протокола INTERBUS-Safety: Нет
Категория согл. EN 954-1: 2
Количество интерфейсов PROFINET: 3
Количество беспроводных HW-интерфейсов: 0
Возможна установка спереди: Нет
Возможна установка в стойку: Да
Монтаж на стену/непосредственная установка: Нет
Радиостандарт Bluetooth: Нет
Радиостандарт WLAN 802.11: Нет
Задатчик связей вводы/вывода: Да
Количество релейных выходов: 0
Уровень исполнения согл. EN ISO 13849-1: Уровень C
Поддержка протокола AS-Interface Safety at Work: Нет
Поддержка протокола DeviceNet Safety: Нет
Поддержка протокола EtherNet/IP: Да
Поддержка протокола Foundation Fieldbus: Нет
Поддержка протокола PROFINET CBA: Нет
Поддержка протокола PROFINET IO: Да
Поддержка протокола PROFIsafe: Нет
Поддержка протокола SafetyBUS p: Нет
Радиостандарт GPRS: Нет
Радиостандарт GSM: Нет
Радиостандарт UMTS: Нет
Часы реального времени (RTC): Да
DC напряжение на цифровом входе: 19,2...33
Цифровой вход "СК": Нет
Цифровой вход "NPN": Да
Цифровой вход "PNP": Да
Цифровой вход "24В": Да
Цифровой вход "220В": Нет
Цифровой вход кондуктометрический: Нет
DC напряжение на цифровом выходе "Транзистор": 0...26,4
Ток на цифровом выходе "Транзистор": 0...0,5
Количество цифровых выходов "Реле": 0
Количество цифровых выходов "Транзистор": 16
Количество цифровых выходов "Симистор": 0
Количество цифровых выходов "Управление внешним твердотельным реле": 0
Цифровой выход "Реле": Нет
Цифровой выход "Транзистор": Да
Цифровой выход "Симистор": Нет
Цифровой выход "Управление внешним твердотельным реле": Нет
Термометр сопротивления Cu50: Нет
Термометр сопротивления 50M: Нет
Термометр сопротивления Pt50: Нет
Термометр сопротивления 50П: Нет
Термометр сопротивления Cu100: Нет
Термометр сопротивления 100М: Нет
Термометр сопротивления Pt100: Да
Термометр сопротивления 100П: Нет
Термометр сопротивления Ni100: Нет
Термометр сопротивления 100H: Нет
Термометр сопротивления Cu500: Нет
Термометр сопротивления 500М: Нет
Термометр сопротивления Pt500: Нет
Термометр сопротивления 500П: Нет
Термометр сопротивления Ni500: Нет
Термометр сопротивления 500H: Нет
Термометр сопротивления Cu1000: Нет
Термометр сопротивления 1000М: Нет
Термометр сопротивления Pt1000: Да
Термометр сопротивления 1000П: Нет
Термометр сопротивления Ni1000: Нет
Термометр сопротивления 1000H: Нет
Термометр сопротивления ТСМ гр.23: Нет
Термопара типа ТВР (А-1): Нет
Термопара типа ТВР (А-2): Нет
Термопара типа ТВР (А-3): Нет
Аналоговый вход 0-5 мА: Нет
Аналоговый вход 0-20 мА: Нет
Аналоговый вход 4-20 мА: Нет
Аналоговый вход 0-1 В: Нет
Аналоговый вход 0-10 В: Нет
Аналоговый вход ±1 В: Нет
Аналоговый вход ±50 мВ: Нет
Аналоговый вход 0-2 кОм: Нет
Аналоговый вход 0-4 кОм: Нет
Аналоговый вход 0-5 кОм: Нет
Аналоговый вход термоэлектрический преобразователь tP.tL: Нет
Аналоговый вход активное сопротивление 25-900 Ом: Нет
Аналоговый вход активное сопротивление 25-2000 Ом: Нет
Аналоговый вход активное сопротивление 25-5000 Ом: Нет
Количество аналоговых выходов 0-10 В: 0
Количество аналоговых выходов 0(4)-20 мА: 0
Аналоговый выход 0-10 В: Нет
Аналоговый выход 0(4)-20 мА: Нет
Со звуковой индикацией: Нет
Количество "быстрых" цифровых входов (из общего количества): 0
Количество "быстрых" цифровых выходов (из общего количества): 0
Слот для карты памяти SD: Да
Оперативная память: 32
Энергонезависимая память (FLASH): 1
В соотв. с IEC 1131-3 (DIN EN 61131-3): Да
Выходное напряжение встроенного источника питания: 5
