Описание

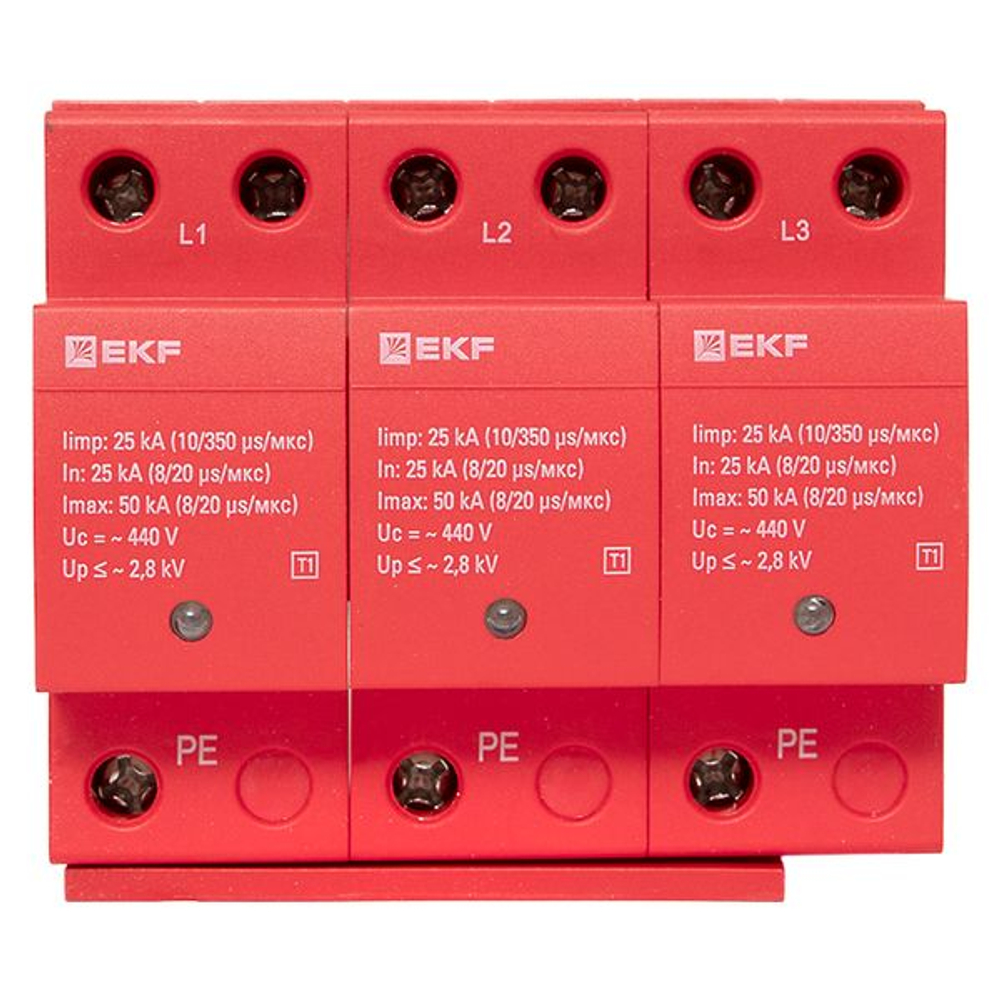

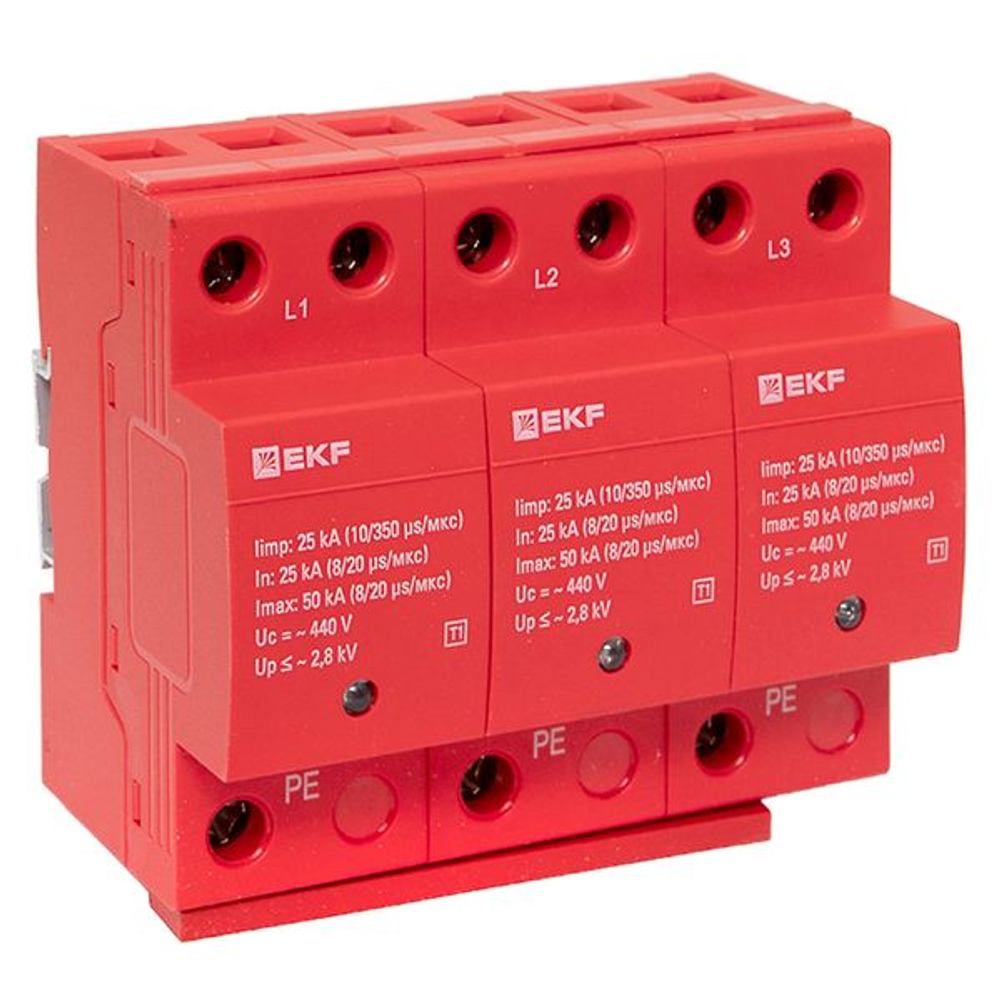

УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
Характеристики:
Конструктивный размер (габарит): 3 модуля

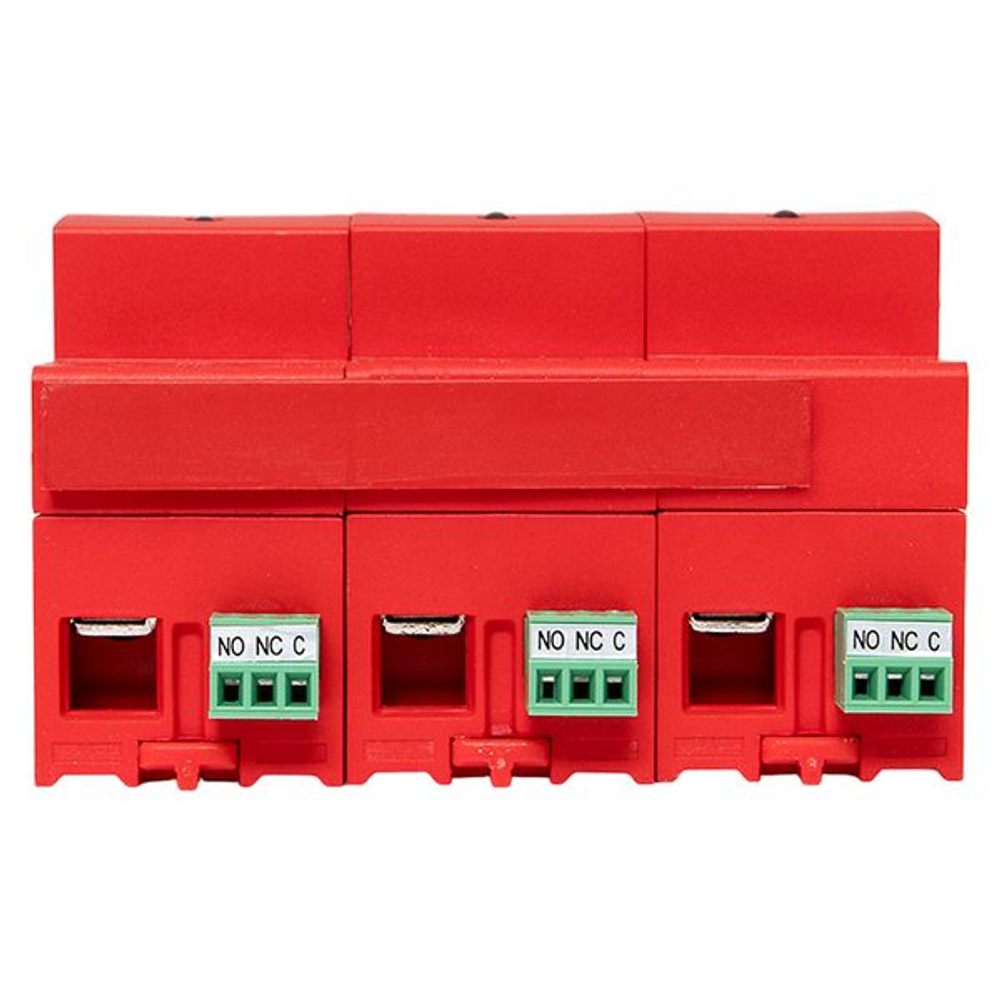

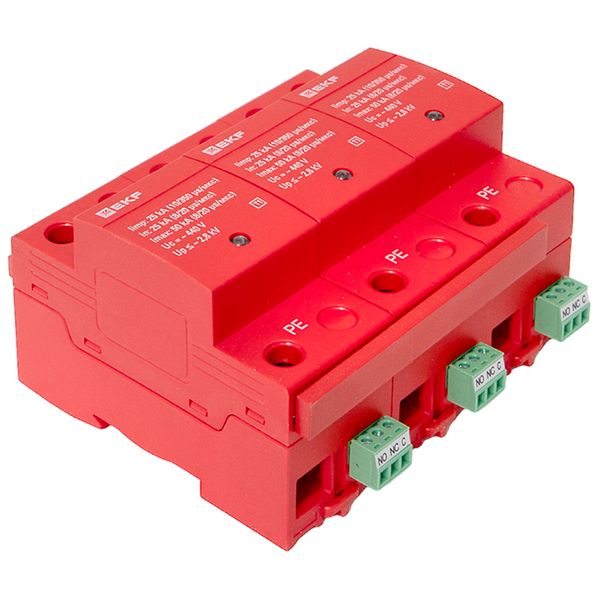

С контактом дистанционной сигнализации: Да
Номин. сброс импульсного тока (8/20): 25

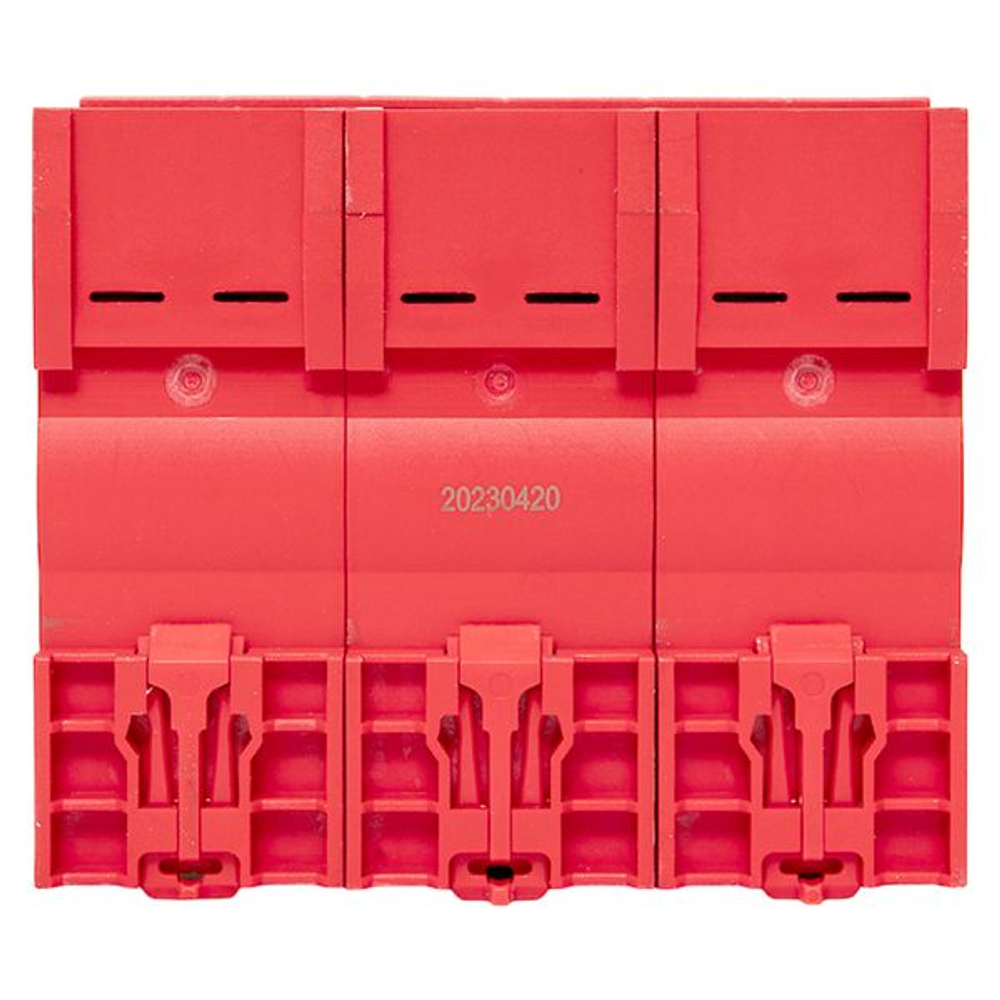

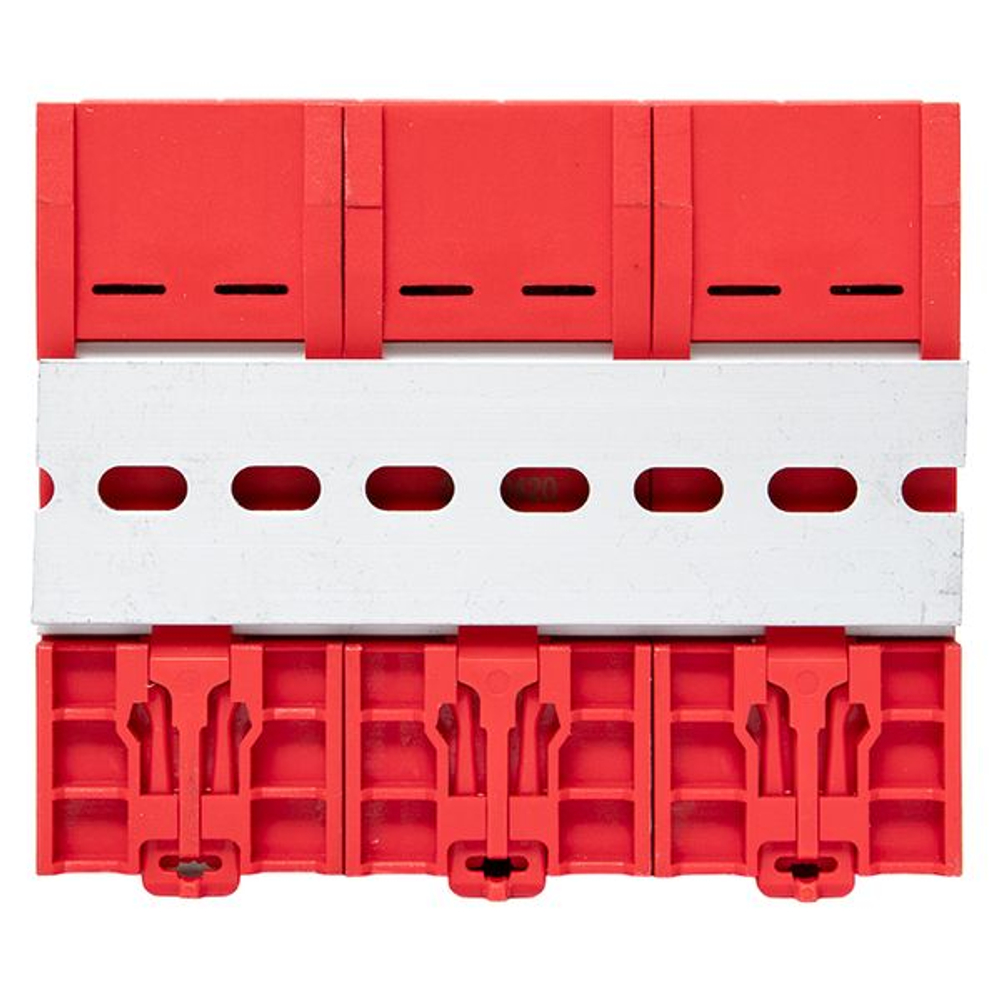

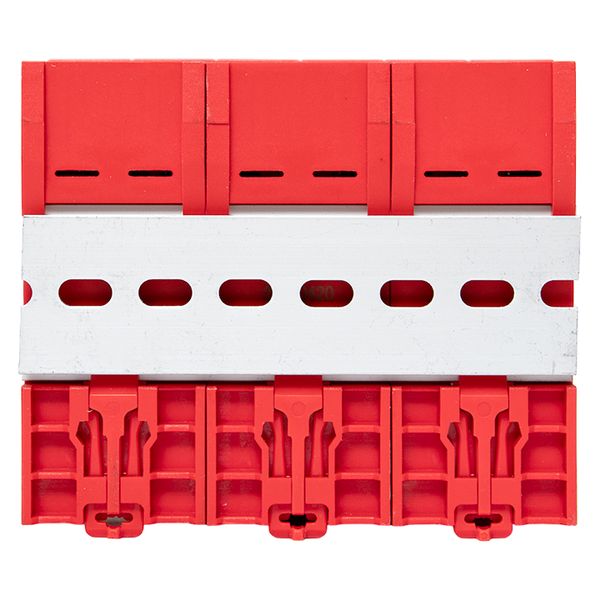

Способ монтажа: DIN-рейка (с O-профилем) 15 мм
Уровень защиты по напряжению: 2
Серия: EKF
Сигнал на устройстве: Оптический
Степень защиты (IP): IP20
Класс УЗИП: 1
Серия продукции: УЗИП Т1
Гарантийный срок хранения, лет: 7
Класс устройства: Класс I
Конфигурация системы: Прочее
Конфигурация системы DC: Нет
Конфигурация системы IT: Нет
Конфигурация системы TN: Да
Конфигурация системы TN-C: Да
Конфигурация системы TN-S: Да
Конфигурация системы TT: Да
Конфигурация системы TN-C-S: Да
Максимальный импульсный ток разряда (8/20): 50
Количество проводников (без заземления): 3
Поперечн. сечение жесткого проводника (одно-/многопроволочного): 6...35
Тип (исполнение) полюсов: 3
Макс. длительное напряжение перемен. тока АС: 275
Категория тип 2: Нет
Уровень защиты по напряжению L-PE/N-PE: 2
Встроенный резервный предохранитель: Нет
Макс. сечение жесткого проводника (одно-/многожильного): 25
Макс. сечение гибкого проводника (тонкопроволочного): 25
Характеристики
SKU_HIDDEN
ekfspd-t1-3p
Производитель
EKF
Серия
EKF
Способ монтажа
DIN-рейка (с O-профилем) 15 мм
Гарантийный срок хранения, лет
7
Степень защиты (IP)
IP20
Серия продукции
УЗИП Т1
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
6...35
С контактом дистанционной сигнализации
Да
Конфигурация системы TT
Да
Конфигурация системы TN-C-S
Да
Максимальный импульсный ток разряда (8/20)
50
Количество проводников (без заземления)
3
Конструктивный размер (габарит)
3 модуля
Уровень защиты по напряжению
2
Тип (исполнение) полюсов
3
Макс. длительное напряжение перемен. тока АС
275
Номин. сброс импульсного тока (8/20)
25
Конфигурация системы
Прочее
Категория тип 2
Нет
Уровень защиты по напряжению L-PE/N-PE
2
Сигнал на устройстве
Оптический
Встроенный резервный предохранитель
Нет
Класс УЗИП
1
Класс устройства
Класс I
Конфигурация системы DC
Нет
Конфигурация системы IT
Нет
Конфигурация системы TN
Да
Конфигурация системы TN-C
Да
Конфигурация системы TN-S
Да
Макс. сечение жесткого проводника (одно-/многожильного)
25
Макс. сечение гибкого проводника (тонкопроволочного)
25
