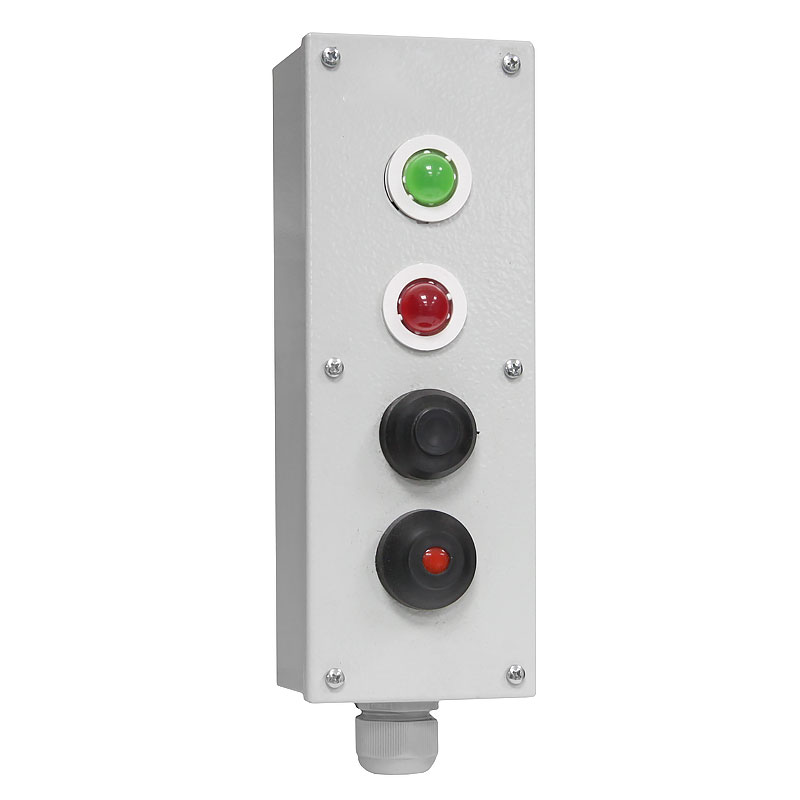

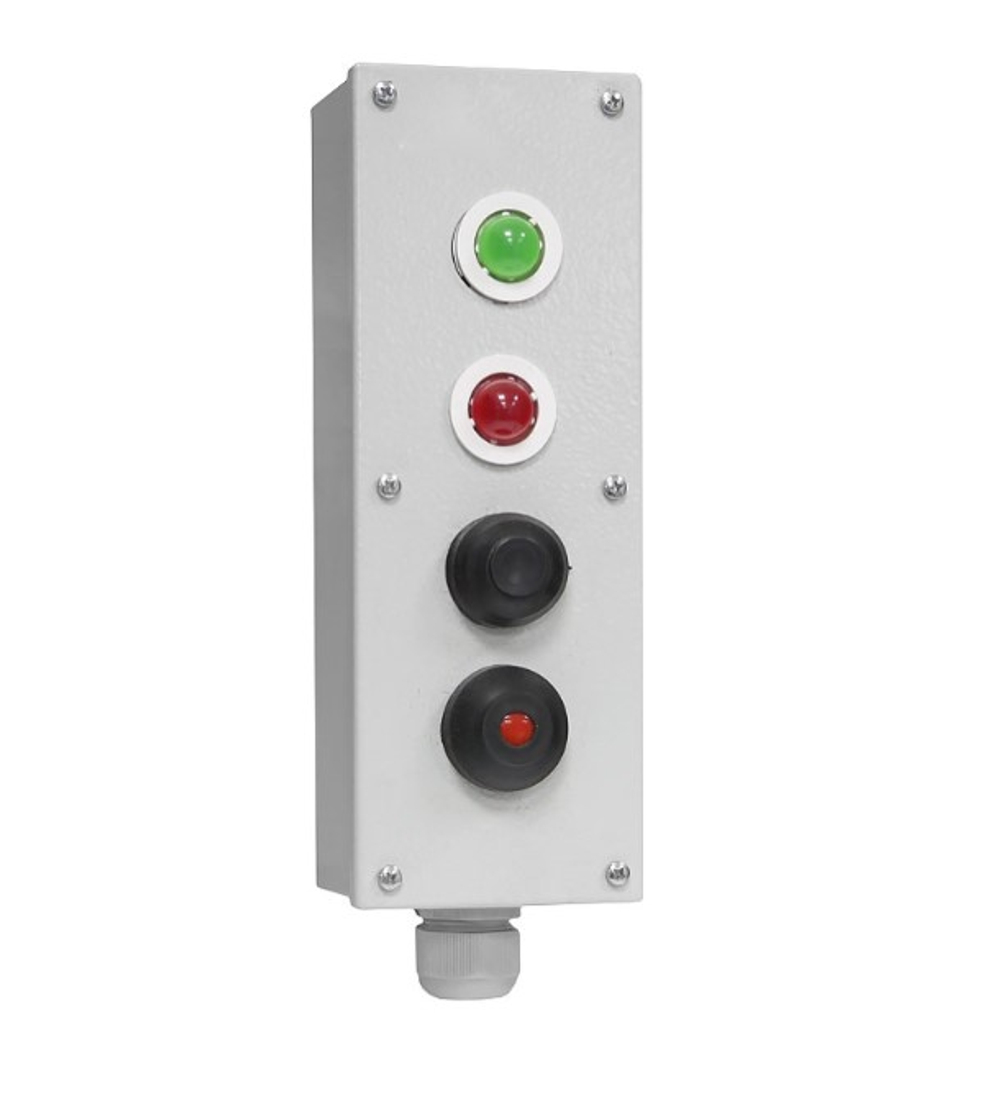

Пост управления ПКУ 15-21.141-54У2 (КЕ 081/2 красн., КЕ 081/2 черн., СКЛ 11А-Л-2-220,зел.,СКЛ 11А-К-2-220,красн.)

Предназначены для коммутации электрических цепей управления переменного тока напряжением до 660 В частотой 50 Гц и постоянного тока до 440 В. Технические данные Основные параметры постов ПКУ 15-21 соответствуют параметрам следующих встраиваемых аппаратов: выключателей кнопочных серии КЕ ТУ 16.542.015-84 и переключателей управления серии ПЕ ТУ 16-526.408-72. Категория применения встроенных в посты кнопочных выключателей и переключателей-АС11 и ДС11 по ГОСТ 12434-83. Номинальный режим работы постов - продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный по ГОСТ 12434-83. К каждому зажиму встроенного аппарата можно подсоединять один медный или алюминиевый провод сечением не более 2,5 кв. мм. и два медных провода сечением не более кв.мм. Согласно заявке посты могут быть укомплектованы: - светосигнальной арматурой СКЛ 11, - кнопочными переключателями серии ПЕ, - кнопками серии КЕ. Исполнение поста со степенью защиты IP-54 предусматривает наличие герметичного сальника: - ПКУ 15-21.111 - ПКУ 15-21.121 - ПКУ 15-21.131 - ПКУ 15-21.141 - ПКУ 15-21.231 - ПКУ 15-21.331 - PG - 13.5 - PG - 19 - PG - 21 - PG - 36 и др. Конструкция и принцип действия Посты представляют собой металлические оболочки со встроенными аппаратами. Посты, встраиваемые у плоской поверхности, поставляются как с сальниками для уплотнения проводов, так и без них (оговариваются в заказе), а подвесные посты только с сальниками В постах могут быть 1 или 2 сальниковых ввода. Сальниковый ввод компенсируется шайбами, диаметр которых (проходное отверстие) зависит от типа поста: ПКУ 15-21.111 - 20мм, ПКУ 15-21.121, ПКУ 15-21.131 - 24мм, ПКУ15-21.141 - 28мм, ПКУ 15-21.231, ПКУ 15-21.331 - 48мм. Пост управления, пристраиваемый к плоской поверхности, состоит из металлического корпуса и панели с установленными на ней коммутационными аппаратами КЕ, ВК, ПЕ, светосигнальной арматурой СКЛ с оперативными табличками. Ввод монтажных проводов осуществляется через специальные отверстия в корпусе или сальниковый ввод. Условия эксплуатации Номинальное значение климатических факторов внешней среды по ГОСТ 15150-69 и ГОСТ 15543-70 для поста со степенью защиты IP54–T2, а для поста со степенью защиты IP40–T3. Нижнее значение рабочей температуры для климатического исполнения У - -40...0 С, при таком же значении температуры допускается эксплуатация постов в условиях УХЛ2, УХЛ3. Высота над уровнем моря не более 4300 м. Окружающая среда невзрывоопасная, не содержащая газы, жидкости и пыль, в концентрациях, нарушающих работу постов. Тип атмосферы – II , по ГОСТ 15150-69. Прямое воздействие солнечной радиации не допускается. Рабочее положение в пространстве – любое. В части требования техники безопасности посты соответствуют ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75. Посты соответствуют требованиям ТУ 16-526.333-83, ГОСТ 2492-84, ГОСТ 12434-83.
