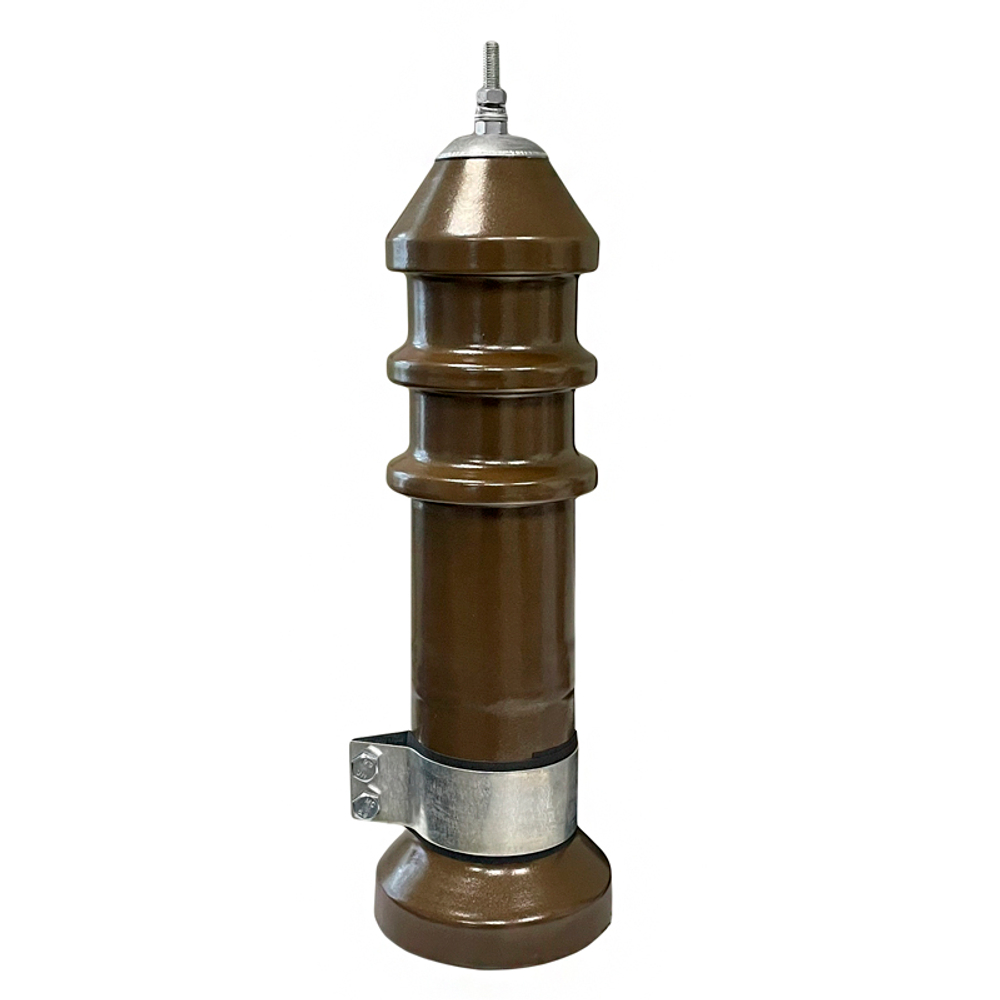

Разрядник РВО-10 У1

Назначение: Разрядники РВО-6 У1 , РВО-10 У1 вентильные облегченные предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Разрядники РВО-6 У1 , РВО-10 У1 изготавливаются для сетей с любой системой заземления нейтрали. Разрядники РВО-6 У1 , РВО-10 У1 вентильные облегченные соответствуют ТУ16-521.232-77 и группе IV по ГОСТ 16357-83. Структура условного обозначения разрядника РВО-6 У1 , РВО-10 У1: Р - разрядник В - вентильный О - облегченный 6,10 - класс напряжения в кВ У - климатическое исполнение 1 - категория размещения Разрядники РВО-6 У1 , РВО-10 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом. Температура окружающего воздуха от -45 до +40° С. Высота установки над уровнем моря не более 1000м. Относительная влажность воздуха при температуре +28° С до 100%. Разрядник РВО-6 У1 , РВО-10 У1 состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик. Рабочий резистор разрядника РВО-6 У1 , РВО-10 У1 изготовлен из спецмассы "Вилит" и обладает нелинейной вольт-амперной характеристикой.
