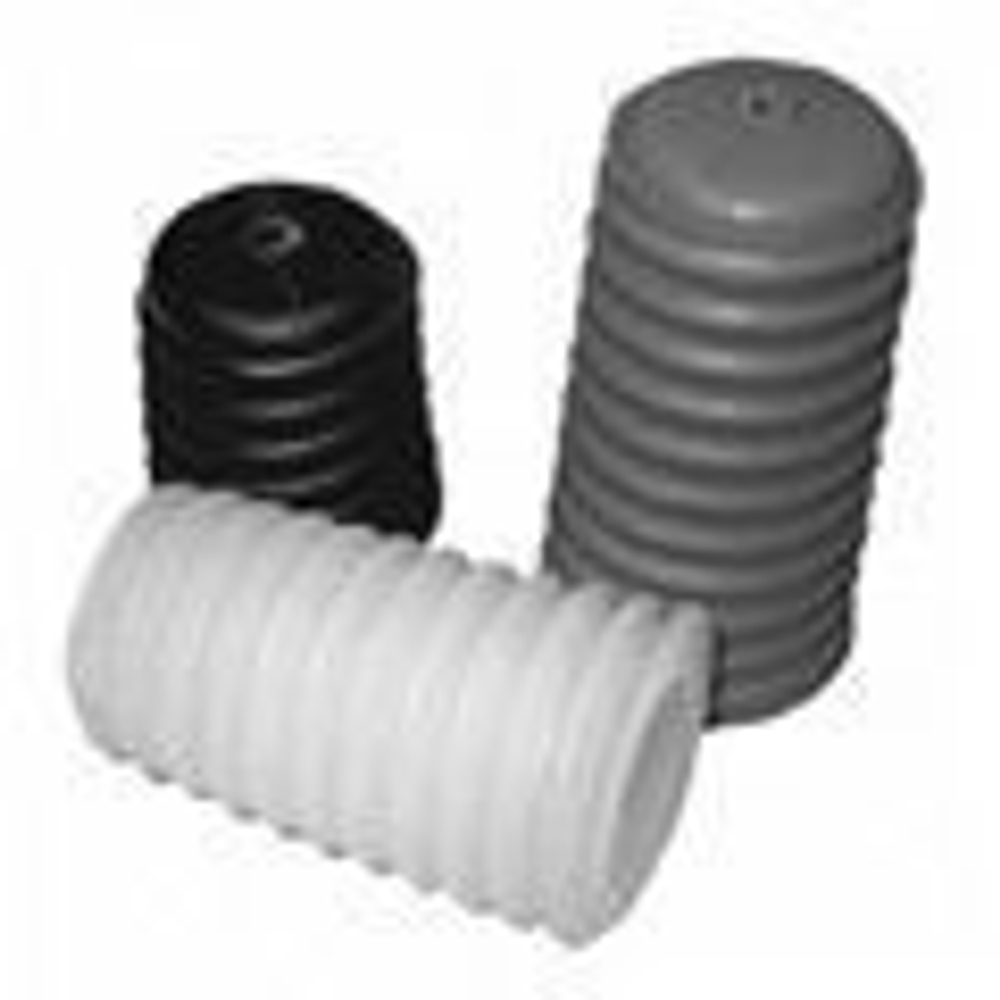

Колпачок КП-18 (К-5) для ТФ-20

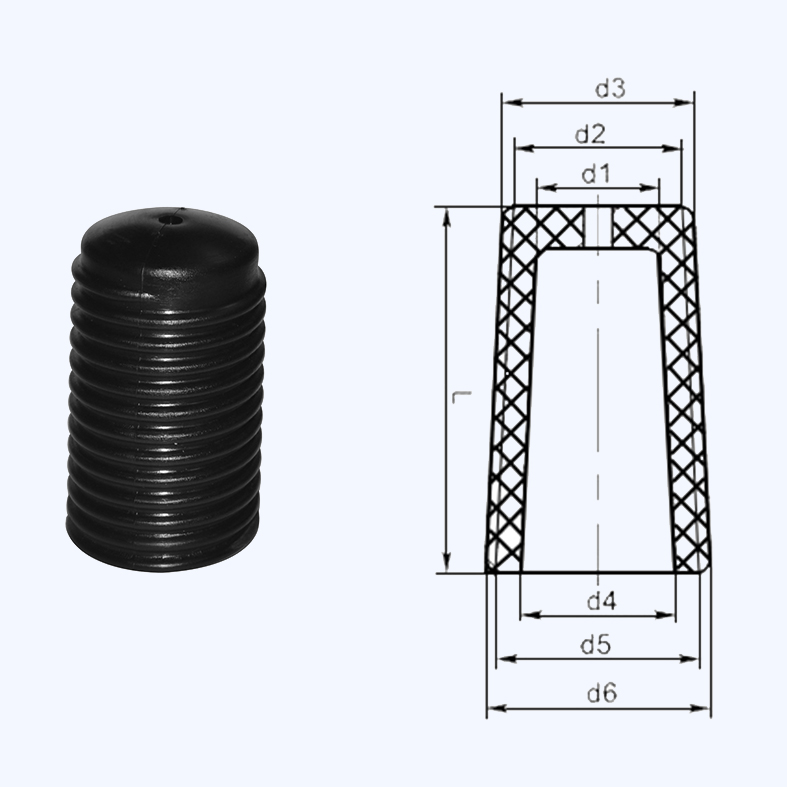

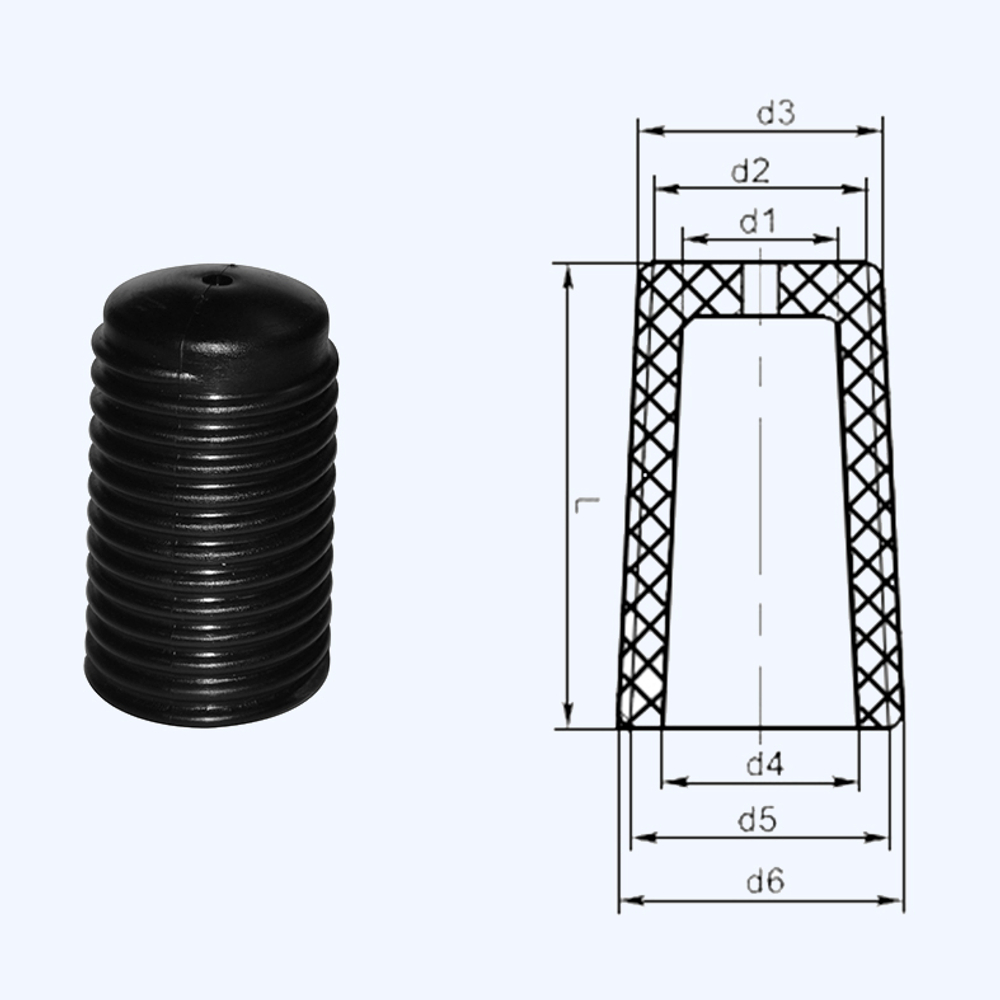

С помощью колпачков К и КП производится монтаж и фиксация штыревых изоляторов разных моделей, в том числе стеклянных, фарфоровых и полимерных изоляторов, на траверсы и крюки воздушных линий электропередач напряжением от 0,4 до 35 кВ. для изготовления колпачков используется качественный и эластичный полиэтилен, колпачки стабильно и бесперебойно работают при температурах воздуха от - 60 до + 50 градусов, простота и легкость фиксации изоляторов достигается за счет нарезки на поверхности изделий резьбы, Технические характеристики колпачков К и КП: Тип колпачка d1, мм d2, мм d3, мм d4, мм d5, мм d6, мм L, мм Вес, г Применяемость с изоляторами Рекомендуемый диаметр верхней части штырей и крюков, мм Нормируемая сила, вдоль оси колпачка, кН (кг) Норм.сила, перпенди-кулярно к оси колпачка, кН (кг) К-5 15 18,5 22,0 16,9 22 25 35 6,5 ТФ-20П, ТФ-20, ТФ-16, ТФ-12, НС-18 16 0,3 (30) 4 (400) К-6 19 27,5 31,5 19,6 32,9 35,9 43 19 ШС 10, ШС 20 и их модификации, ШФ 10, ШФ 20 и их модификации, ЛШ, ЛШП, ШП и др. модификации полимерных штыревых изоляторов напряжением до 20 кВ 20 0,735 (75) 2 (200) К-7 21 27,5 31,5 23,9 32,9 35,9 43 16 22 3,5 (350) К-9 23 27,5 31,5 27,9 35 37 71 24 24 10 (1000) К-10 21 27,5 31,5 25 35 37 71 28 22 КП-22 21 27,5 31,5 25 35 37 71 28 22
