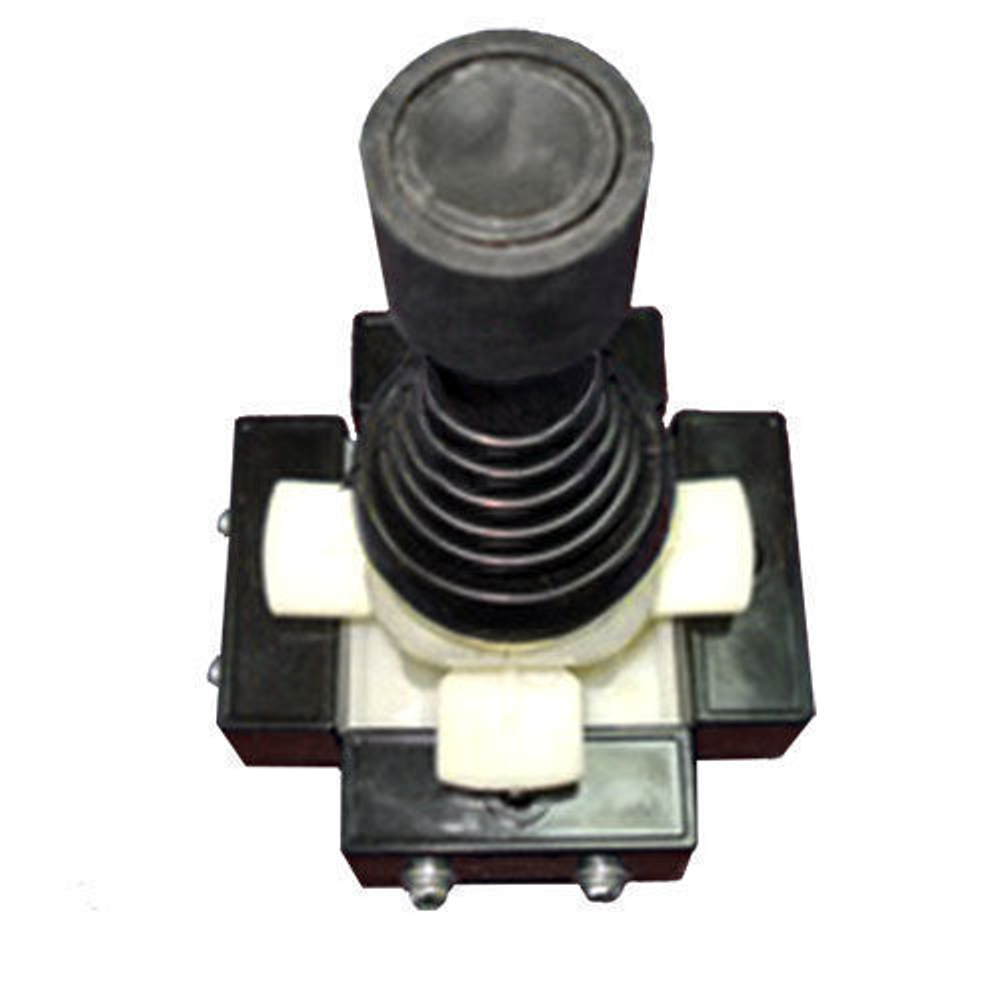

Переключатель крестовой ПК 12-21-821-IP54

Переключатели предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма. Структурное обозначение: ПК12-21ХХХХ-54 Х3: ПК - вид аппарата переключатель крестовый, 12 - номер серии, 21 - номинальный ток: 10 А, Х - разделительный знак или буква: " " - исполнение без защиты от попадания стружки, Д - исполнение с защитой от попадания стружки, Х - число полюсов, управляемых рукояткой (8 -8 полюсов), Х - число полюсов, управляемых толкателем (0 - полюса отсутствуют, 2 - два полюса), Х - конструктивное исполнение приводного элемента (1 -рукоятка с одним фиксируемым положением, 2 - рукоятка с пятью фиксируемыми положениями), 54 - степень защиты IР54 по ГОСТ 14255 69, Х3 - климатическое исполнение (УХЛ, Т) и категория размещения по ГОСТ 15150 69.
