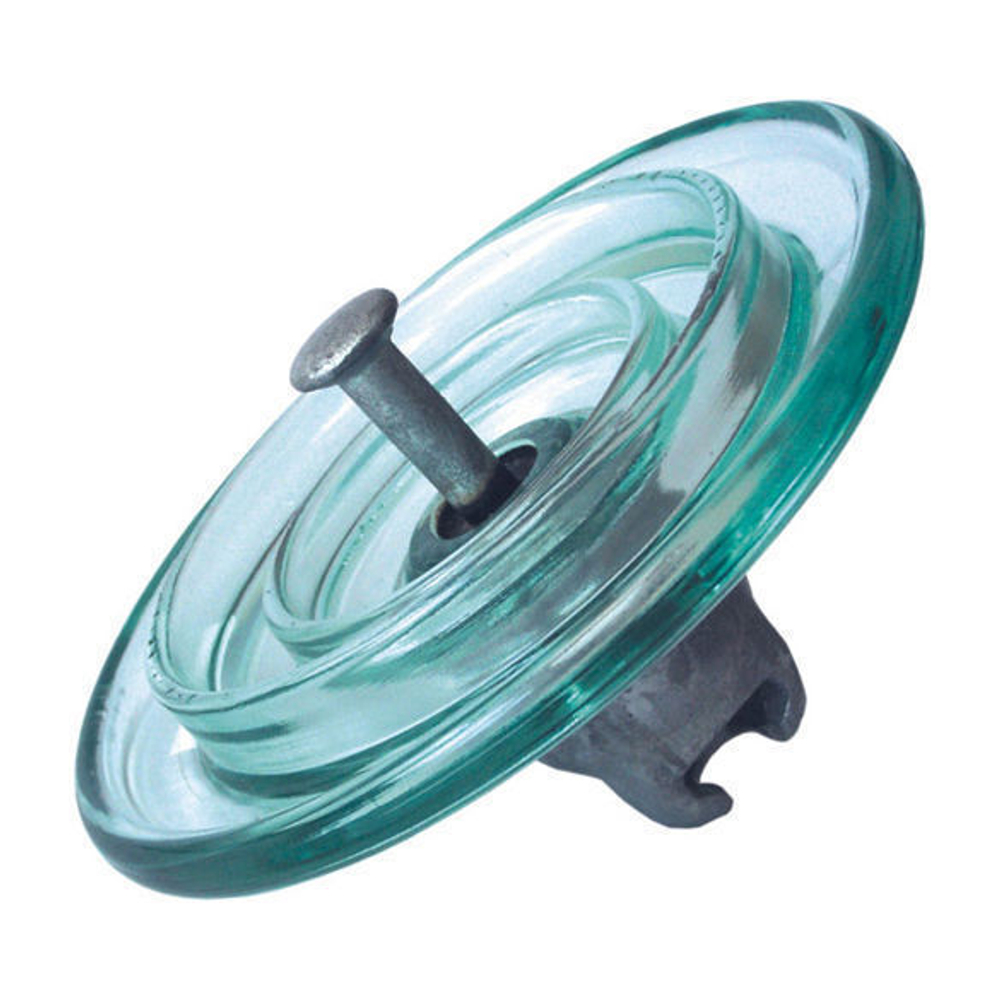

Изолятор подвесной ПС 70Е 212W (127мм)

Изолятор ПС-70Е Минимальная разрушающая сила: 70 кН Длина пути утечки: 303 мм Пробивное напряжение в изоляционной среде: 130 кВ Выдерживаемое напряжение 50 Гц: - в сухом состоянии: 70 кВ - под дождем: 40 кВ Масса: 3,4 кг Стеклянный линейный подвесной изолятор ПС-70Е предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ. На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов ПС-70Е. Количество изоляторов ПС-70Е в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС-70Е в гирлянде, на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС-70Е для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря. Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком. Буква "Е" в маркировке изолятора ПС-70Е обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ПС-70, ПС-70А, ПС-70Б, ПС-70В, ПС-70Г, ПС-70Д в настоящее время являются устаревшими и не выпускаются. Также ранее изолятор имел следующие обозначения: ПС-6А (ПС6А), ПС-4,5 (ПС4,5). Изолятор ПС-70Е является наиболее часто применяемым подвесным стеклянным изолятором для комплектации натяжных и поддерживающих изолирующих подвесок линий 6, 10 кВ согласно многих типовых проектов. Согласно международного стандарта МЭК 305 в зависимости от строительной высоты данный изолятор имеет обозначение U70 BS и U70BL. Структура условного обозначения изолятора ПС-70Е: П - подвесной С - стеклянный 70 - минимальная разрушающая нагрузка в кН Е - индекс модификации изоляторов
