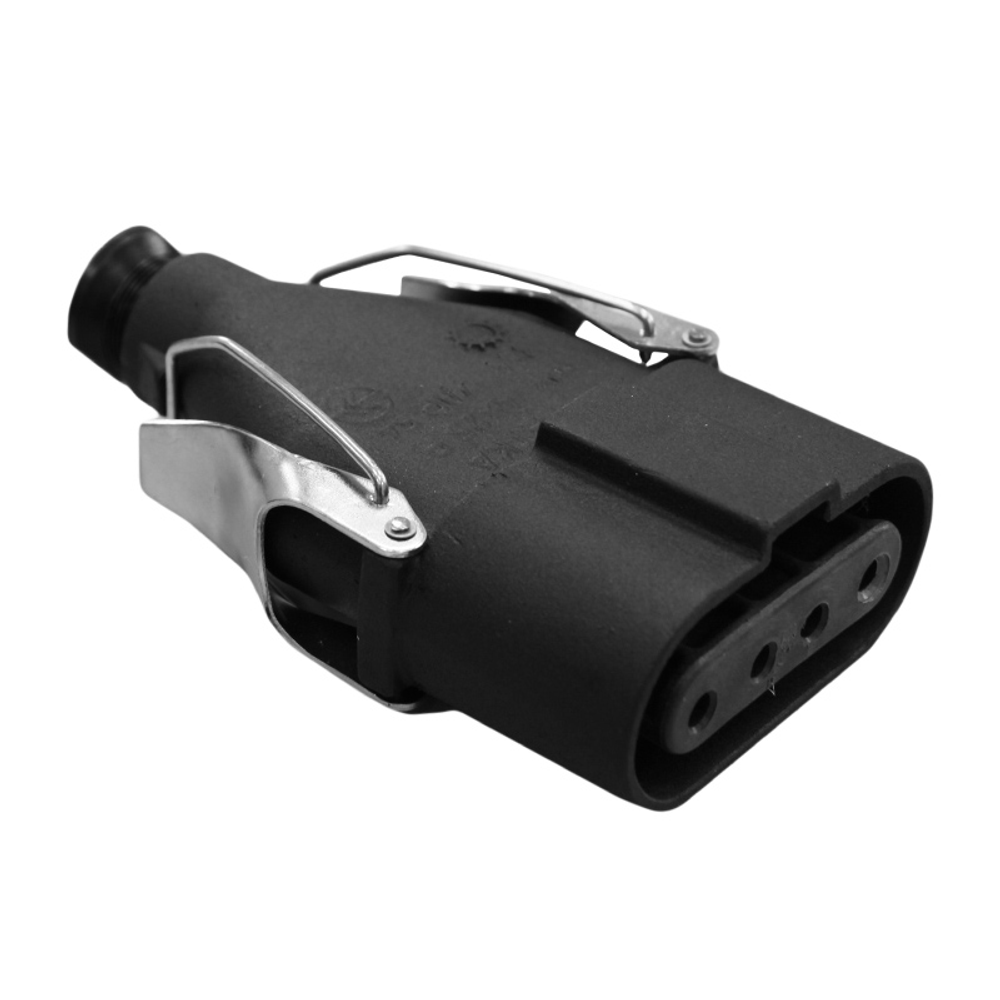

Розетка кабельная ШК 4х25-Р

ШК 4х25-Р Розетка кабельная Характеристики Тип соединителя Розетка Исполнение кабельное Материал изолятора Керамика Ток 25 А Сопротивление на контактах, не более 0,005 Ом Степень защиты IP54 Сопротивление изоляции, не менее 5 МОм Рабочая температура воздуха -50° - +50 °С Относительная влажность воздуха до 45-98 % Сочленение со следующими продуктами Вилка кабельная ШК 4х25-В /ШК 4х25 6ДК 801-2/ШК 4х25 6ДК 266007/СШК8-4х25-В Число контактов 4 Номинальное напряжение 380 В Частота тока 50 Гц Техническое описание Разъемы (соединители штыревые (штекерные) четырехконтактные) ШК 4х25 предназначенные для соединения отдельных участков гибкого силового четырехжильного кабеля между собой, а также с передвижными и стационарными источниками и приемниками электроэнергии в цепях постоянного и переменного токов частотой 60Гц при напряжении до 400В (амплитудное значение). Соединители (разъёмы питания) предназначены для объемного монтажа (распайка разъёмов) , подсоединение жил кабеля к контактам производится с помощью винтов. Покрытие контактов: никелированное. Покрытие корпуса: порошковая краска, черный цвет. Область применения: Разъемы ШЩ, ШК применяются в нефтедобыче на станциях управления (БМС-1, СУР-21УМ-3, СУУ-**-01, ШГС 5805, АЛСУ, Ангара, МИР, Сигнал, Омь, СУЭРС, шкаф ПРС, БУС-4, АСУС) и в передвижных энергоустановках (автофургон, вагон-дома, бытовки, мобильные здания) , в металлургии, на железнодорожном транспорте для подключения пековых вагонов и цистерн перевозки серы, на речном транспорте для запитки судов от береговых источников электроэнергии, в авиации на аэродромном оборудовании, в строительстве для подключения передвижных подъемных электрокранов и другого мобильного энергоемкого оборудования. Соединители изготавливаются для наружного монтажа в климатических исполнении УХЛ в соответствии с ТУ 3424-001-58960963-2007 и взаимосочленяемы с соединителями типов СШК8, СШЩ8 (АШДК 434410.078ТУ) и ШК, ШЩ (ОДК.566.000 ТУ, ОСТ В 0121-910 ТУ, ТУ 3424-001-25362000-2000).
