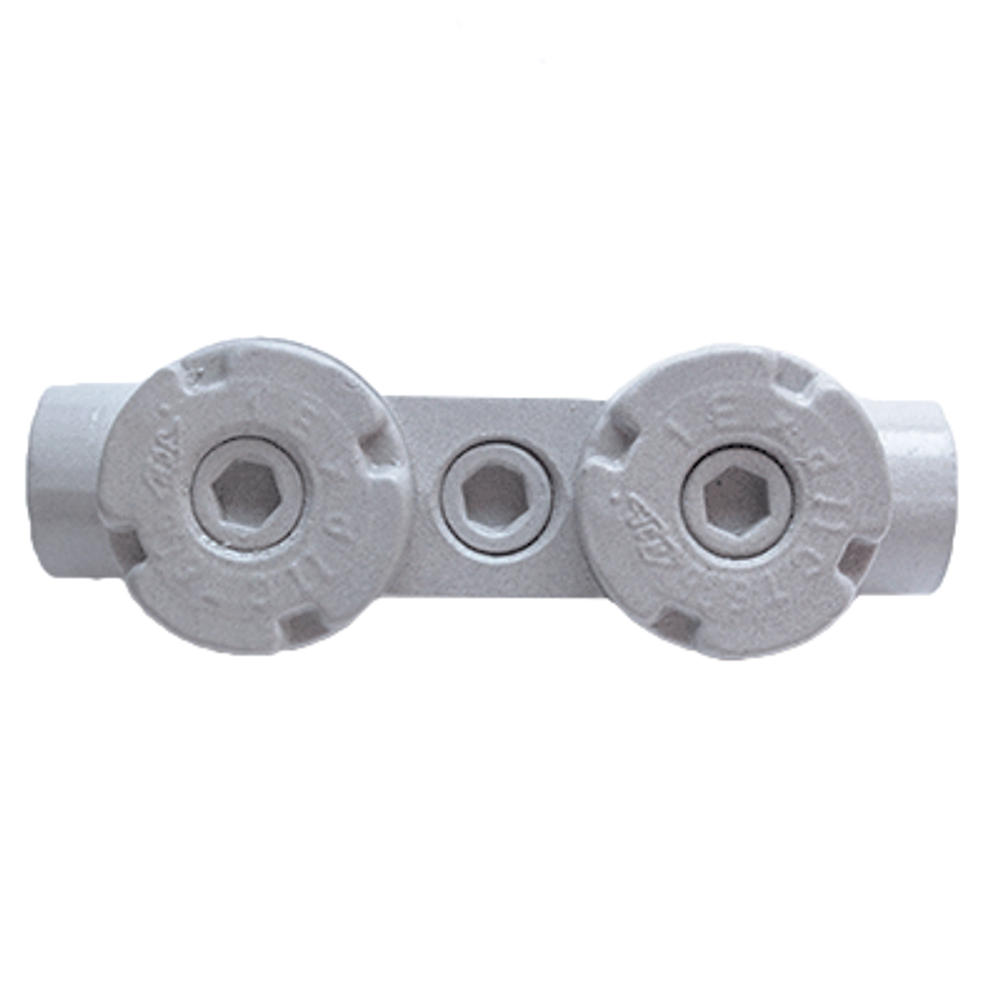

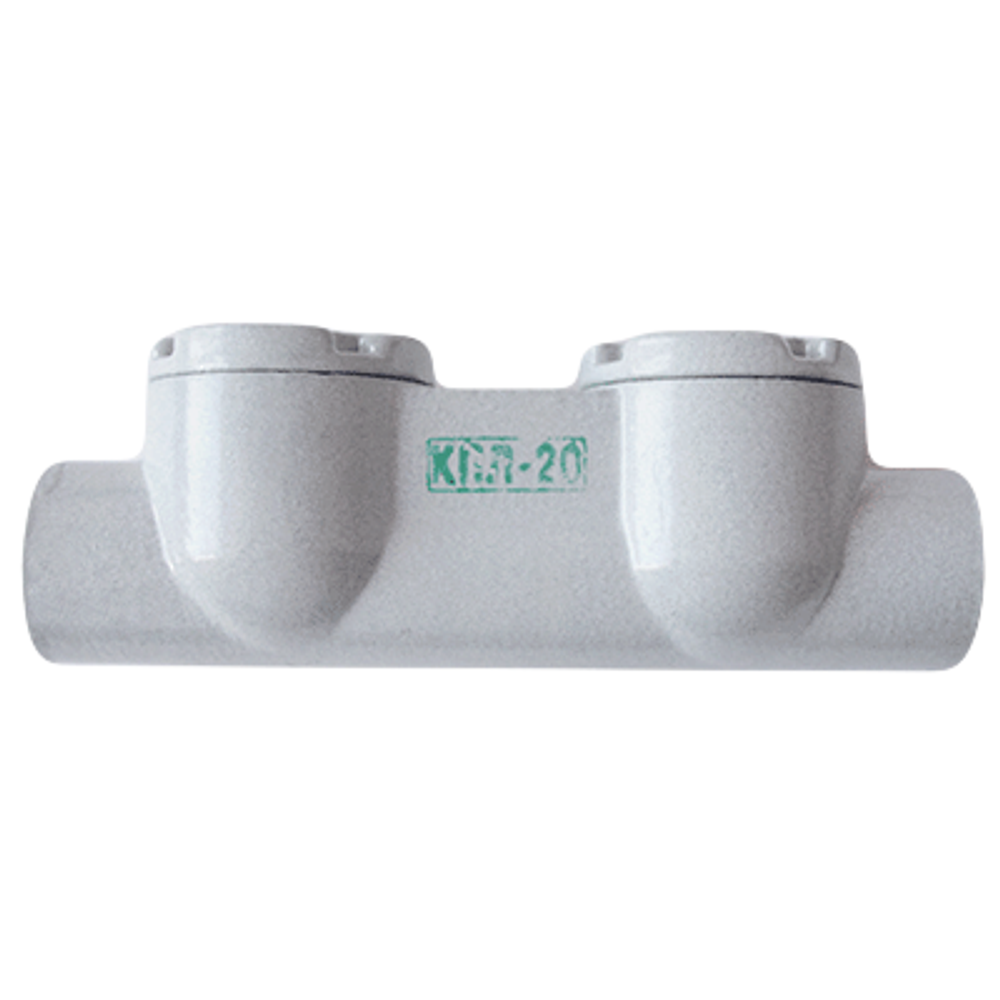

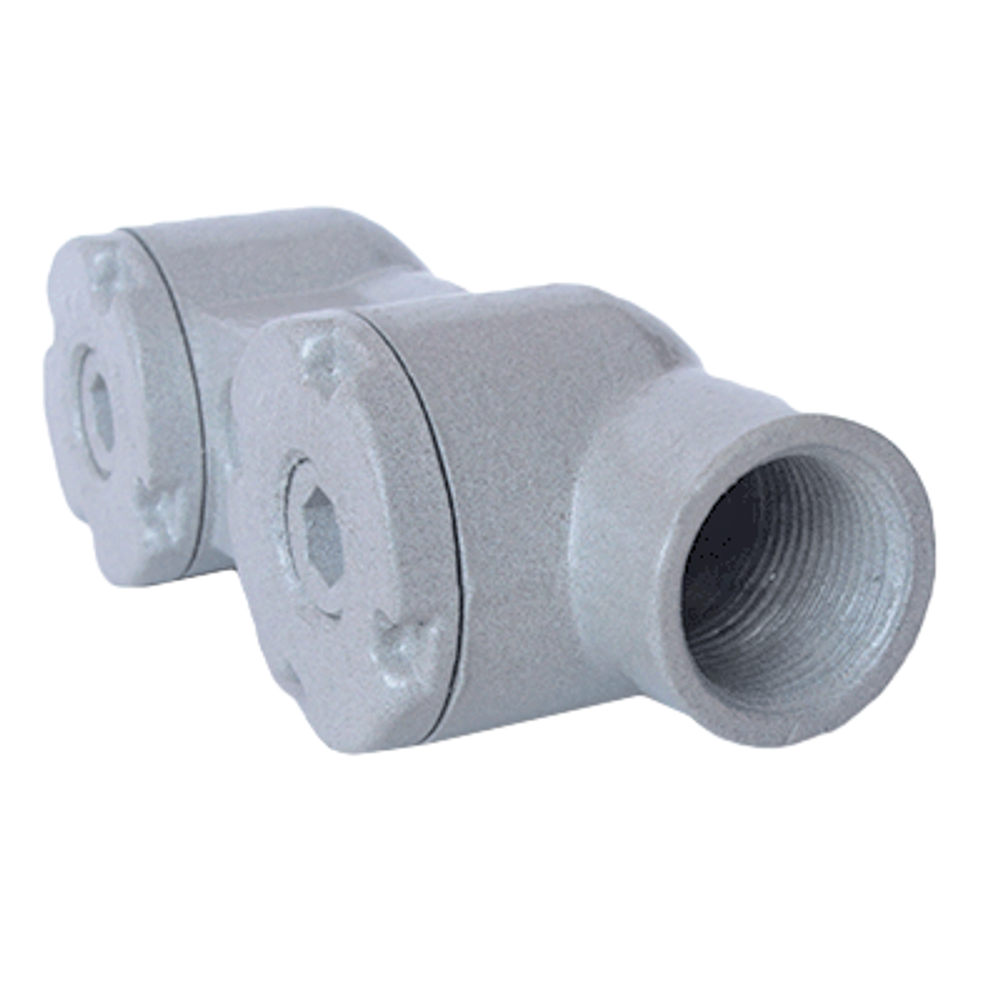

Коробка локальная алюминиевая КПЛ-20

Назначение: Коробка алюминиевая взрывозащищенная серии В типа КПЛ-20(-25), КПЛ-40(-50)предназначена для выполнения разделительных уплотнений с локальным испытанием проводов и кабелей с алюминиевыми и медными жилами в стальных водо-газопроводных трубах (по ГОСТ 3262) в электросетях переменного и постоянного тока с номинальным напряжением до 660В включительно, прокладываемых во взрывоопасных зонах всех классов. Вид климатического исполнения коробки УХЛ1 по ГОСТ 15150. Коробки КПЛ-20, КПЛ-25, КПЛ-40, КПЛ-50 выпускаются по техническим условиям ТУ 3464-020-01403993-95. Основные технические характеристики: Коробка типа КПЛ-20(-25)(-40) имеет взрывобезопасный уровень взрывозащиты с видом взрывозащиты «Взрывонепроницаемая оболочка» и соответствует требованиям ГОСТ Р 51330.0 и ГОСТ Р 51330.1 для электрооборудования группы II по ГОСТ Р 51330.0. Коробка имеет маркировку 1ExdIICT6 по ГОСТ Р 51330.0-99, Сертификат Соответствия № РОСС RU.ГБ.04.В00733, а так же Разрешение Ростехнадзора России № РРС 00-24755 на применение настоящего изделия. Коробка является взрывоустойчивой (выдерживает гидравлическое давление 1,5 Мпа в течение времени не менее 10Сек. В соответствии с ГОСТ Р 51330.1). Степень защиты оболочки коробки не менее IP54 по ГОСТ 14254. Коробка сохраняет свои параметры в процессе эксплуатации транспортирования и хранения при воздействии климатических факторов внешней среды в соответствии с ГОСТ 15150 и ГОСТ 15543.1. Масса коробки не превышает 0.83 Кг для 20 серии , 0.95Кг для 25 серии , 1.00 Кг. для 40 серии и 1.20 Кг для 50 серии. Присоединительное отверстие с условно-проходным диаметром 20, 25, 40 и 50. Рабочий объем коробки не менее 100 куб.см для 20 серии, 120 куб.см для 25 серии, 250 куб.см. для 40 серии, 360 куб.см для 50 серии. Окраска произведена методом полимерно-порошкового покрытия. Устройство и состав изделия: Коробка изготавливается из алюминиевых сплавов АК5М2, АК7, АК9М2 по ГОСТ 1583. Коробка состоит из корпуса с патрубками для присоединения стальных водогазопроводных труб с проводами или кабелями и крышками с заливными пробками присоединяющимся к корпусу на резьбе. Взрывонепроницаемость коробки достигается применением взрывонепроницаемых резьбовых соединений. Резьба трубная цилиндрическая по ГОСТ 6357 класса В для КПЛ-20 диаметром G3/4” в патрубках и G 1,5” на корпусе и крышках коробки, для КПЛ-25 диаметром G 1” в патрубках и G 1,5” на корпусе и крышках коробки, для КПЛ-40 диаметром G 11/2” в патрубках и G 1,5” на корпусе и крышках коробки, для КПЛ-50 диаметром G 2” в патрубках и G 1,5” на корпусе и крышках коробки.
