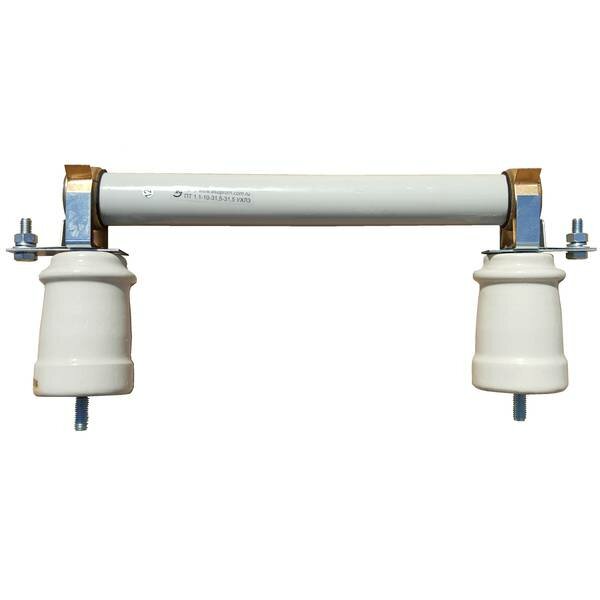

Предохранитель ПКТ 102 -6-80-20 УХЛ3

Класс напряжения: 6 кВ Номинальный ток, А: 80 Номинальный ток отсечки, кА: 20 Климатическое исполнение: У3 Габариты патрона Диаметр патрона: 72 мм Длина патрона: 364 мм Вес патрона: 2,3 кг Вес ПКТ в сборе: 5 кг Предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение 6 кВ. Предохранители ПКТ с кварцевым наполнителем являются токоограничивающими. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя. Срабатывание патрона определяется в предохранителях ПКТ по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки. Указатель может отсутствовать. Высоковольтный предохранитель ПКТ является комплектом, и поставляется в разобранном виде. Состоит из следующих элементов Патрон (заменяемый элемент) – 1 шт. Контакт (др. названия: губка, пинцет) – 2 шт. Опорный изолятор ИО – 2 шт. Изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства. Высоковольтные предохранители ПКТ категории размещения У3 отличаются от предохранителей ПКТ категории размещения У1 типом опорных изоляторов и наличием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона. Не допускается применение высоковольтных предохранителей ПКТ в сетях с напряжением, меньшим номинального напряжения предохранителя.
