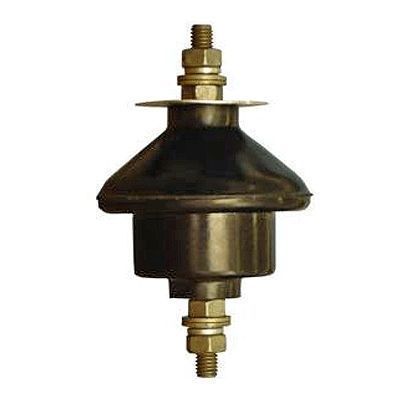

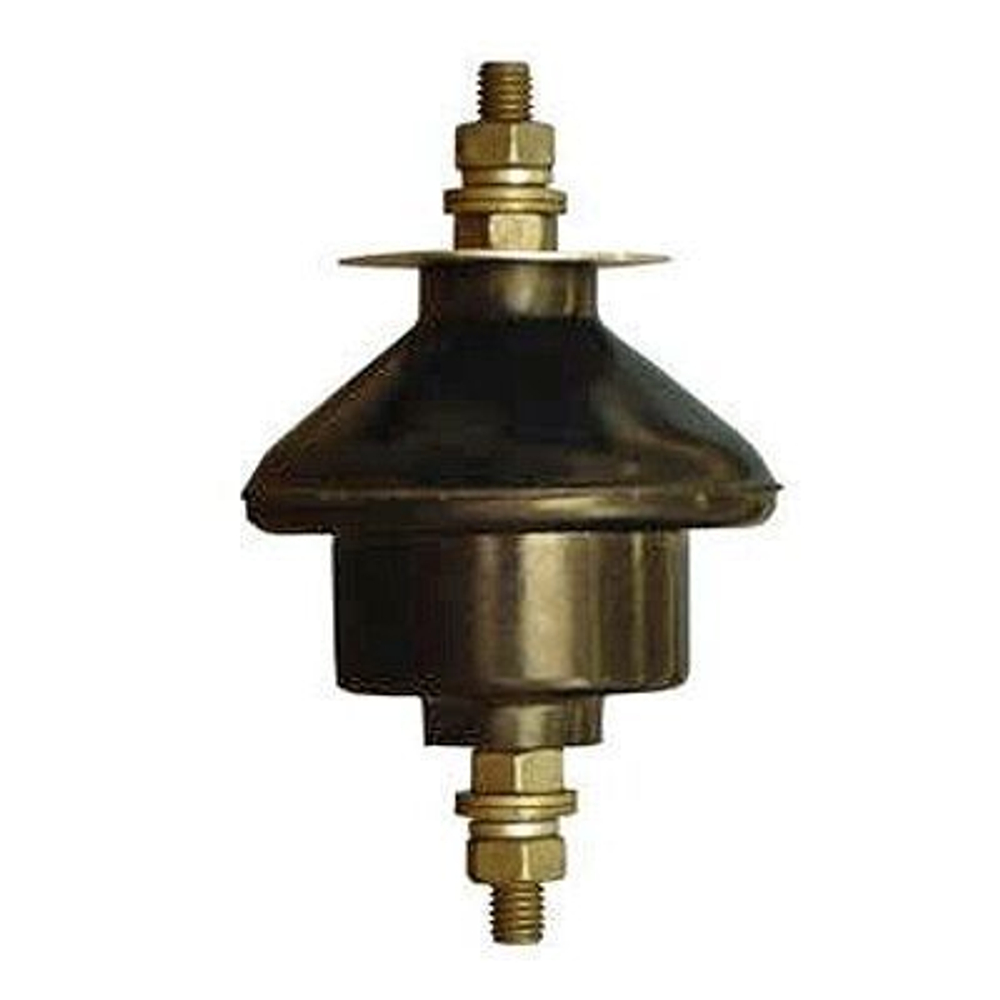

Разрядник РВН-0.5 У1

Назначение: Разрядники вентильные РВН-0,5 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Разрядники РВН-0,5 У1 изготавливаются для сетей с любой системой заземления нейтрали. Разрядники РВН-0,5 У1 вентильные низковольтные соответствуют ТУ16-91 ИВЕЖ. 674321.025 ТУ. Структура условного обозначения разрядника РВН-0,5 У1: Р - разрядник В - вентильный Н - низковольтный 0,5 - класс напряжения в кВ У - климатическое исполнение 1 - категория размещения Разрядники РВН-0,5 У1 предназначены для эксплуатации в районах с умеренным и тропическим климатом. Температура окружающего воздуха от -45 до +40° С. Высота установки над уровнем моря не более 1000м. Относительная влажность воздуха при температуре +25° С до 100%. Конструктивно разрядник РВН-0,5 (РВН-0,5У1, РВН-0,5МНУ1, РВН-0,5КУ1) на напряжение 0,5 кВ состоит из единичного искрового промежутка и рабочего нелинейного резистора (1), заключенных в герметичный пластмассовый корпус (2). Рабочий резистор разрядников РВН-0,5 (РВН-0,5У1, РВН-0,5МНУ1, РВН-0,5КУ1) обладает нелинейной вольтамперной характеристикой. Резистор в разрядниках РВН-0,5 У1 изготовлен из специальной массы "Вилит-2", резистор в разрядниках РВН-0,5 МНУ1 изготовлен на основе окиси цинка. Искровой промежуток образован двумя фасонными латунными электродами (3), разделенными изолирующей прокладкой (4).
