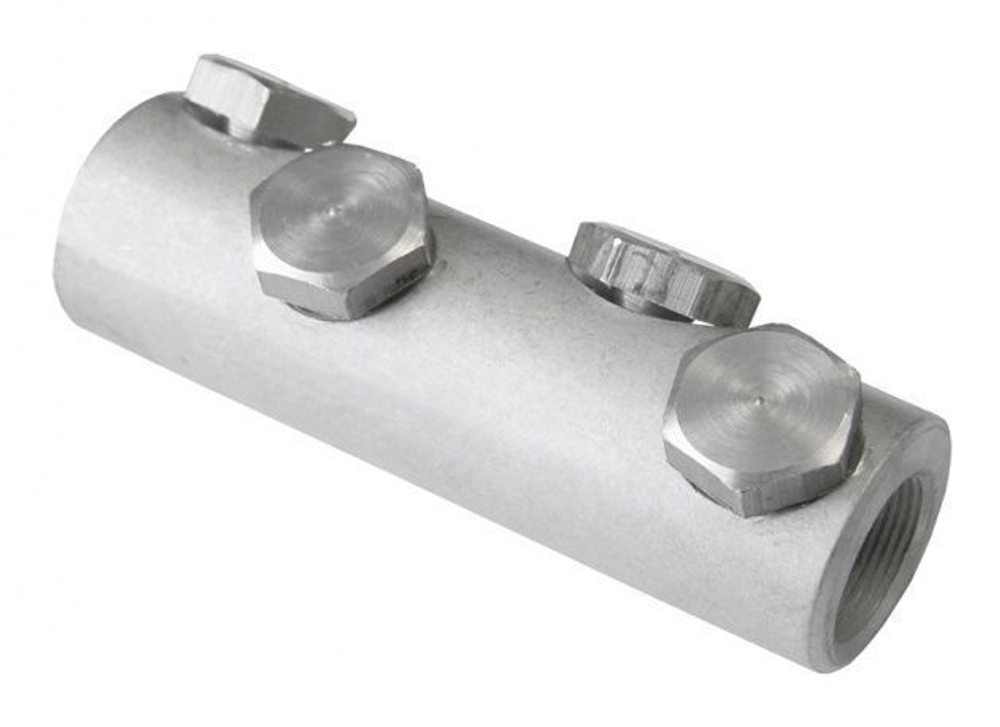

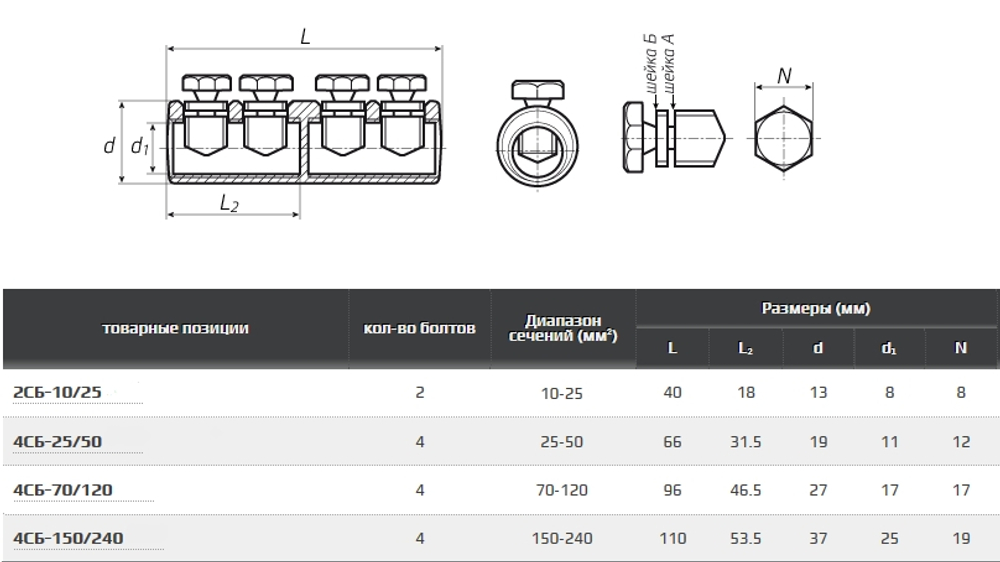

Соединитель болтовой со срыв. болтами СБ 25/50

Предназначены для соединения любого типа проводников: круглых и секторных, моножильных и многожильных. Каждый соединитель является мультиразмерным и перекрывает диапазон сечений кабеля. Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб Материал корпуса и болтов: специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Внутренняя рифленая поверхность соединителей увеличивает площадь контакта с токопроводящей жилой и позволяет выдерживать высокие нагрузки на разрыв. Конструкция болтов имеет несколько уровней проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Количество крепежных болтов и их расположение в двух наклонных плоскостях обеспечивает более надежную фиксацию кабельной жилы и увеличивает пятно электрического контакта. Соединители имеют стопорную перегородку, определяющую глубину захода кабельной жилы. На корпусе каждого соединителя выбита маркировка с указанием диапазона сечений кабеля. При срыве болтовых головок рекомендовано использование специальной зажимной струбцины и ключей. При монтаже соединителей первыми срываются головки болтов, расположенных ближе к центру. Технология оконцевания жил силовых кабелей с применением болтовых соединителей: 1. Снять изоляцию с конца жилы кабеля на длину, равную глубине захода жилы в соединитель плюс 5 мм. 2. Обезжирить растворителем поверхность оголенного участка жилы и внутреннюю поверхность соединителя. 3. Ввести зачищенный участок жилы в соединитель до упора и произвести предварительную затяжку болтов. 4. Зафиксировать наконечник специальным инструментом. В качестве инструмента для фиксации может быть использована струбцина. 5. Плавно (без рывков) произвести окончательную затяжку болтов до срыва головок. При монтаже болтовых соединителей первыми срываются головки болтов, которые находятся ближе к центральной разделительной перегородке. 6. В случае образования неровностей в местах срыва головок, их необходимо зачистить напильником.
