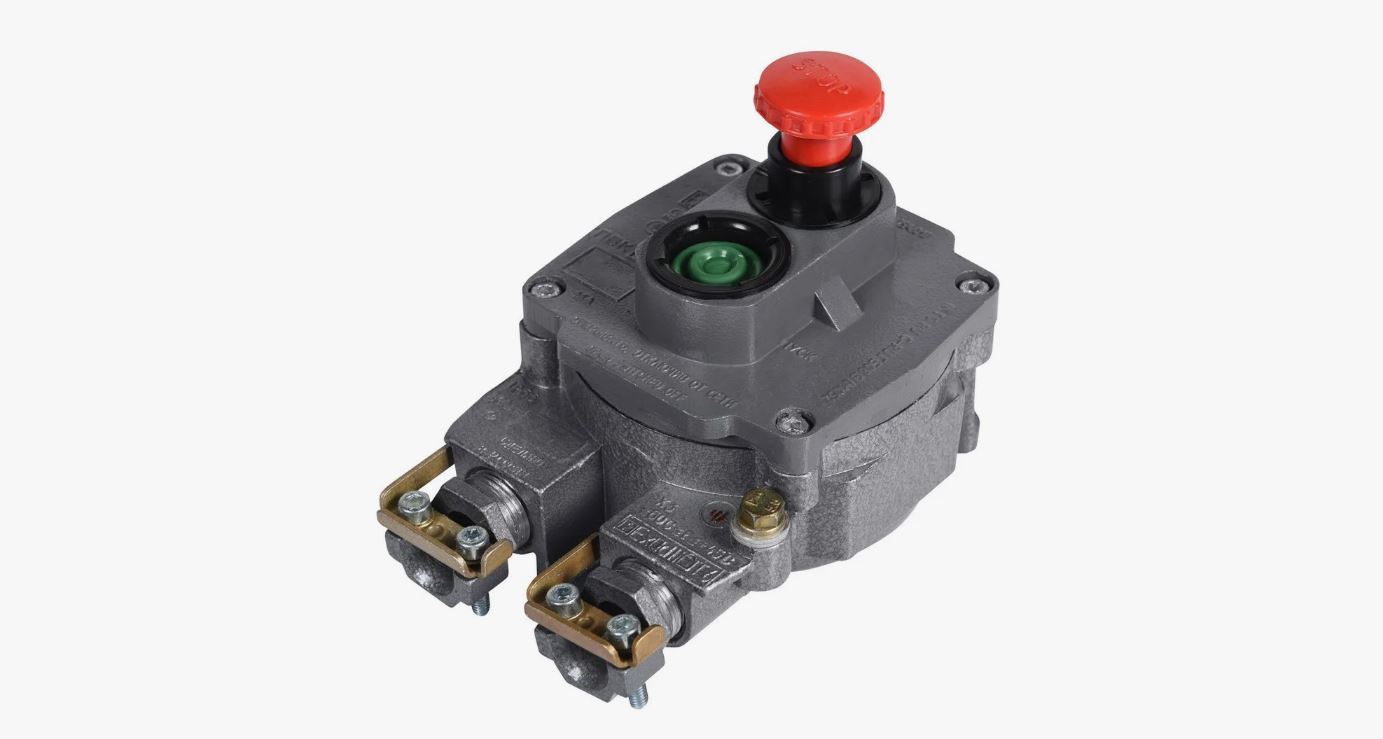

Пост взрывозащищенный кнопочный ПВК-22 ХЛ1

Назначение: Посты предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты предназначены для эксплуатации: с маркировкой взрывозащиты РВ ExdI в угольных шахтах, опасных по газу и пыли, с маркировкой взрывозащиты 1ExdIIАТ6, 1ExdIIВТ6, 1ExdIIСТ6, 2ExеdIIСТ6 - во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности. Климатическое исполнение постов -ХЛ1, ОМ1, Т1, У5, Т5, по ГОСТ 15150-69. температура окружающего воздуха: от минус 60°С до плюс 45°С для исполнения ХЛ1, от минус 40°С до плюс 45°С для ОМ1, от минус 10°С до плюс 45°С для Т1, от минус 5°С до плюс 35°С для У5, от плюс 1°С до плюс 35°С для Т5, высота над уровнем моря не более 4300м, относительная влажность воздуха до 98±2% при температуре плюс 35±2oС с конденсацией влаги, степень защиты постов IP65 по ГОСТ 14254-96. Конструкция : Взрывонепроницаемая металлическая оболочка поста ПВК состоит из корпуса и крышки. Внутри оболочки на крышку установлены один, два или три (соответственно для одно-, двух-, трехкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей. Привод кнопки "стоп" выполнен в грибовидной форме с самофиксацией. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один размыкающий (Р) и один замыкающий (З) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм2 каждый или одного провода сечением до 4 мм Масса постов, кг, не более 2. Оболочки постов ПВК 15, 25, 35 должны изготавливаться из пластмасс, для остальных - из алюминиевого сплава. Расшифровка аббревиатуры: ПВК - Х1Х2Х3Х4 П - Пост управления В - Взрывозащищенный К - Кнопочный Х1 - Исполнение по количеству толкателей: 1 или 2 или 3 Х2 - Исполнение с маркировкой взрывозащиты: -РВ ExdI, -1ExdIIВТ6, -1ExdIIСТ6, -2ExеdIIСТ6, -2ExеdIIСТ6 (для ПВК-15, ПВК-25, ПВК-35), -1ExdIIАТ6 Х3 - Климатическое исполнение: У, ХЛ, ОМ или Т по ГОСТ 15150-69 Х4 - Категория размещения: 1 или 5 по ГОСТ 15150-69
