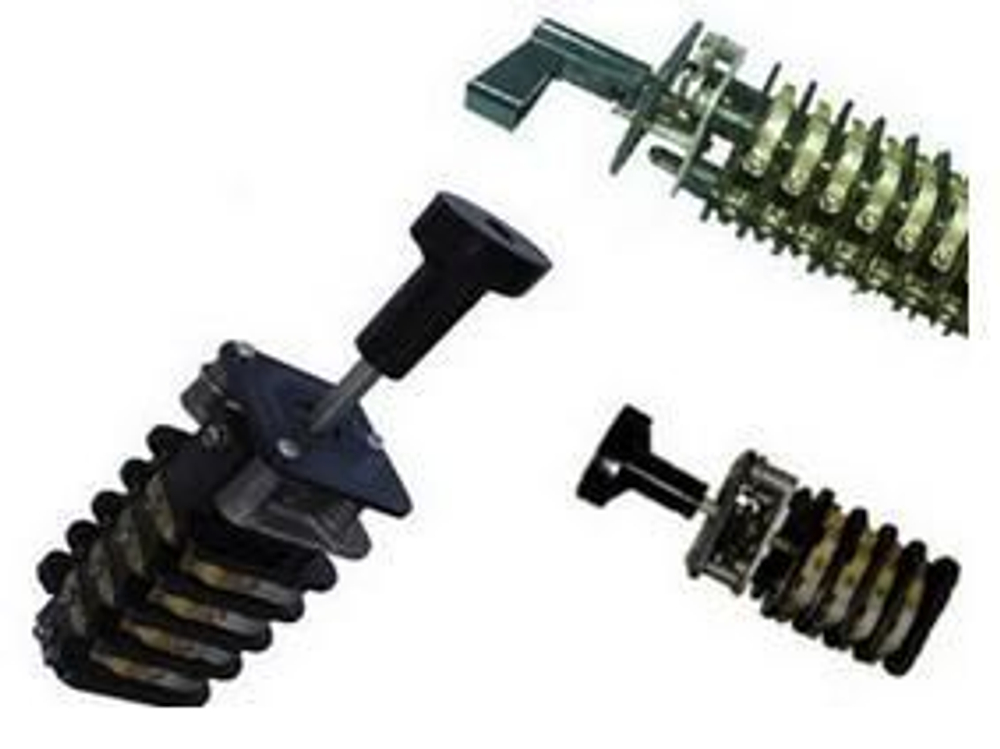

Универсальный переключатель УП 5314-С398

Переключатели универсальные УП5300 предназначены для коммутации электрических цепей управления и автоматики, для ручного переключенияполюсов многоскоростных асинхронных электродвигателей малой мощности,а также в качестве переключателей электроизмерительных приборов. Переключатели изготавливаются с числом секций от 2-х до16,с фиксацией или самовозвратом рукоятки в нулевое положение. Особую группу составляют переключатели с замком, у которых рукоятка можетсниматься. Каждый тип переключателя имеет свои диаграммы замыкания Технические характеристики Наименование параметров Значения Номинальный ток,А 16 Номинальное напряжение,частотой50и60Гц,В . -постоянного тока 440 -переменного тока 380 Износостойкость,циклов ВО . -механическая до 8 секций 1 000 000 -механическая свыше 8 секций 630 000 -коммутационная 200 000 Масса,кг,не более 3 Структура условного обозначения УП5 Х -------------Род защиты: 3 -открытоеисполнение -без оболочки 4 -водозащишенное исполнение-в оболочке ХX --------Число секций для переключателя УП 5300: 11- 2 секций 12- 4 секции 13- 6 секций 14- 8 секций 15- 10 секций 16- 12 секций 17- 16 секций Х -------------- Способ фиксации или самовозврата рукоятки ХХХ --------- Номер диаграммы замыкания контактов и монтажной схемы переключателя ХХ Климатическое исполнение У,Т,ХЛ и категория размещения-2,3 по ГОСТ 15150-69
