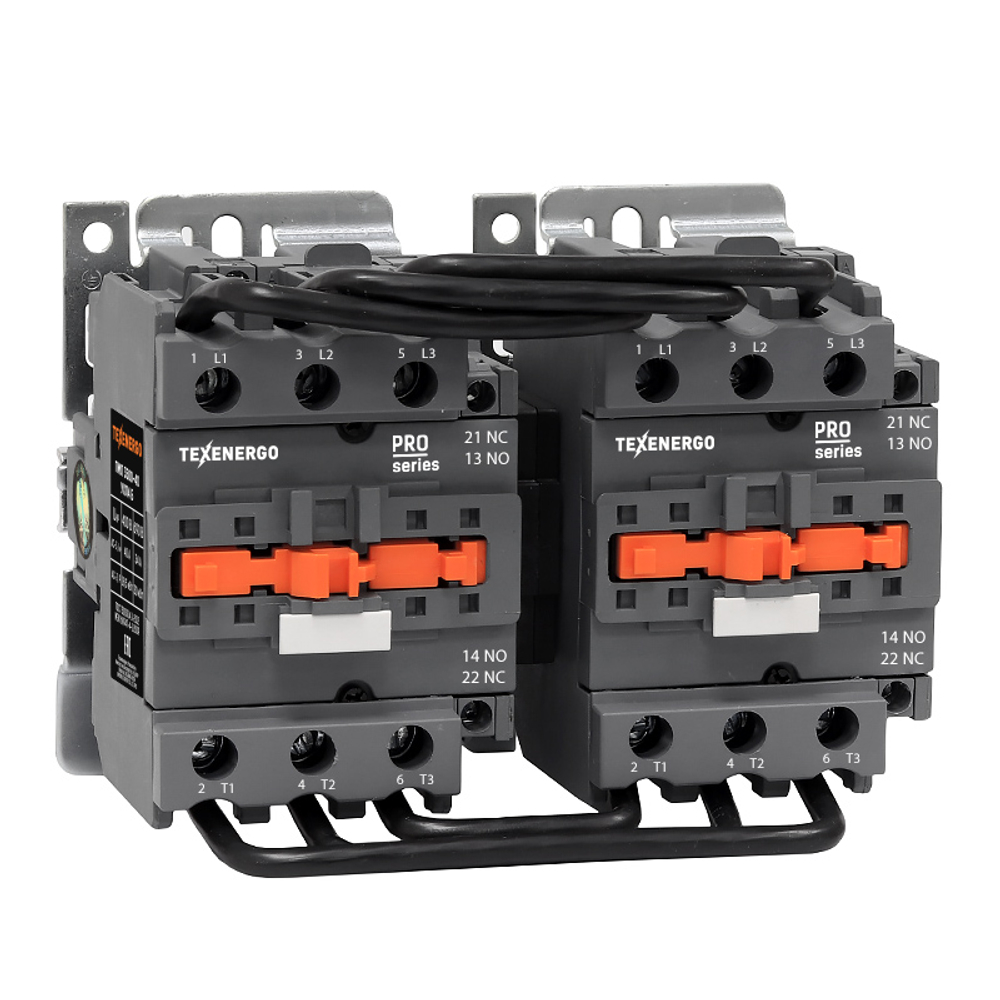

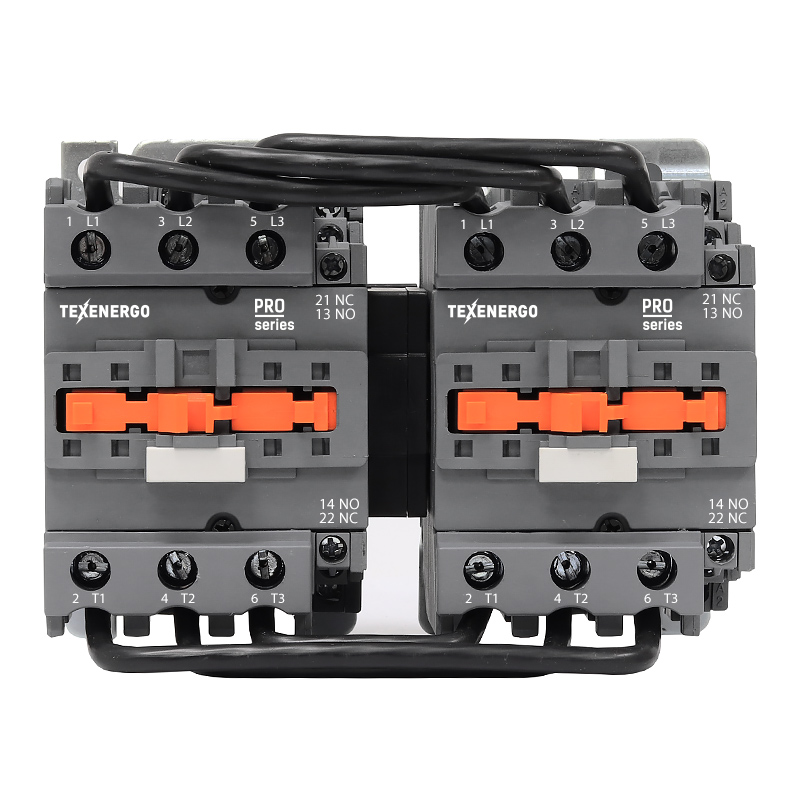

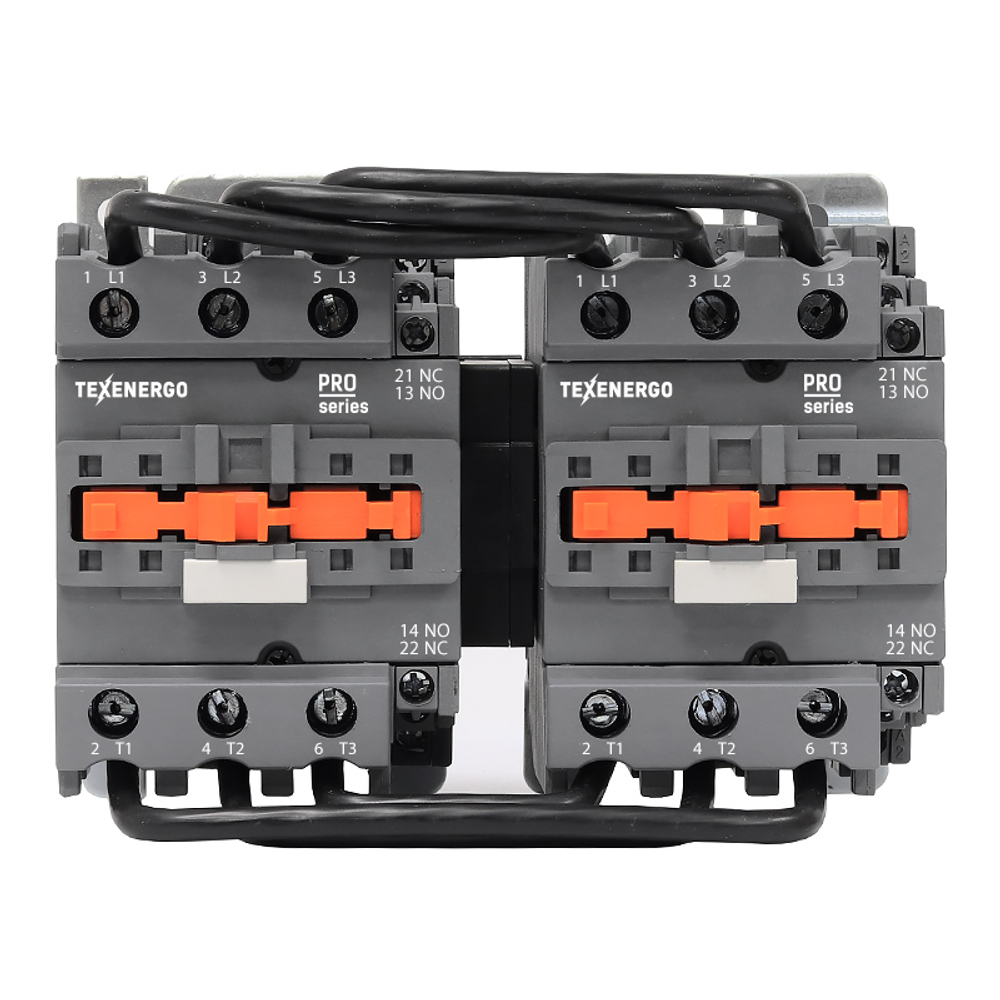

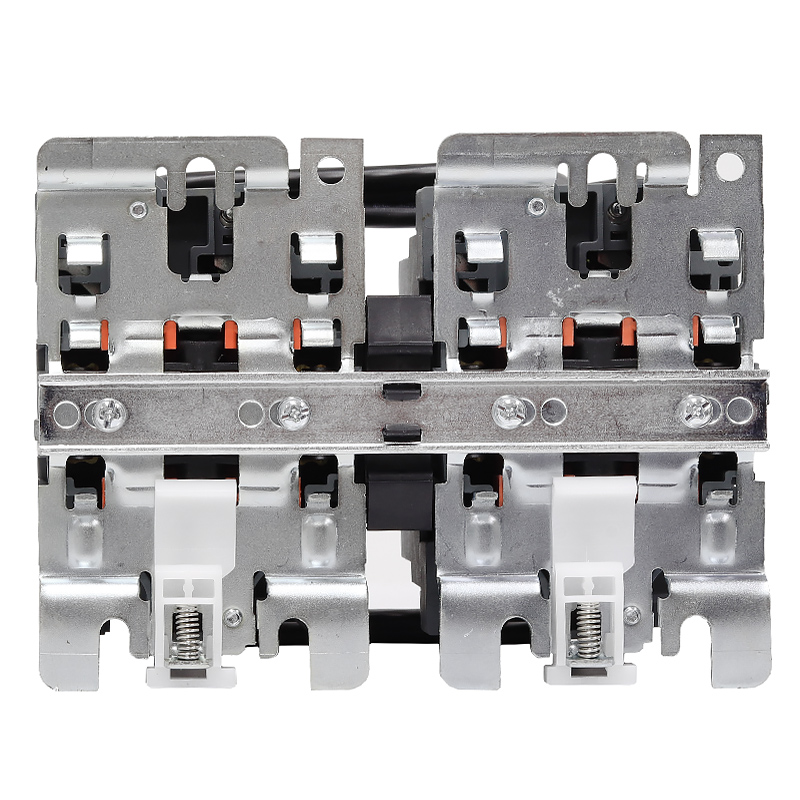

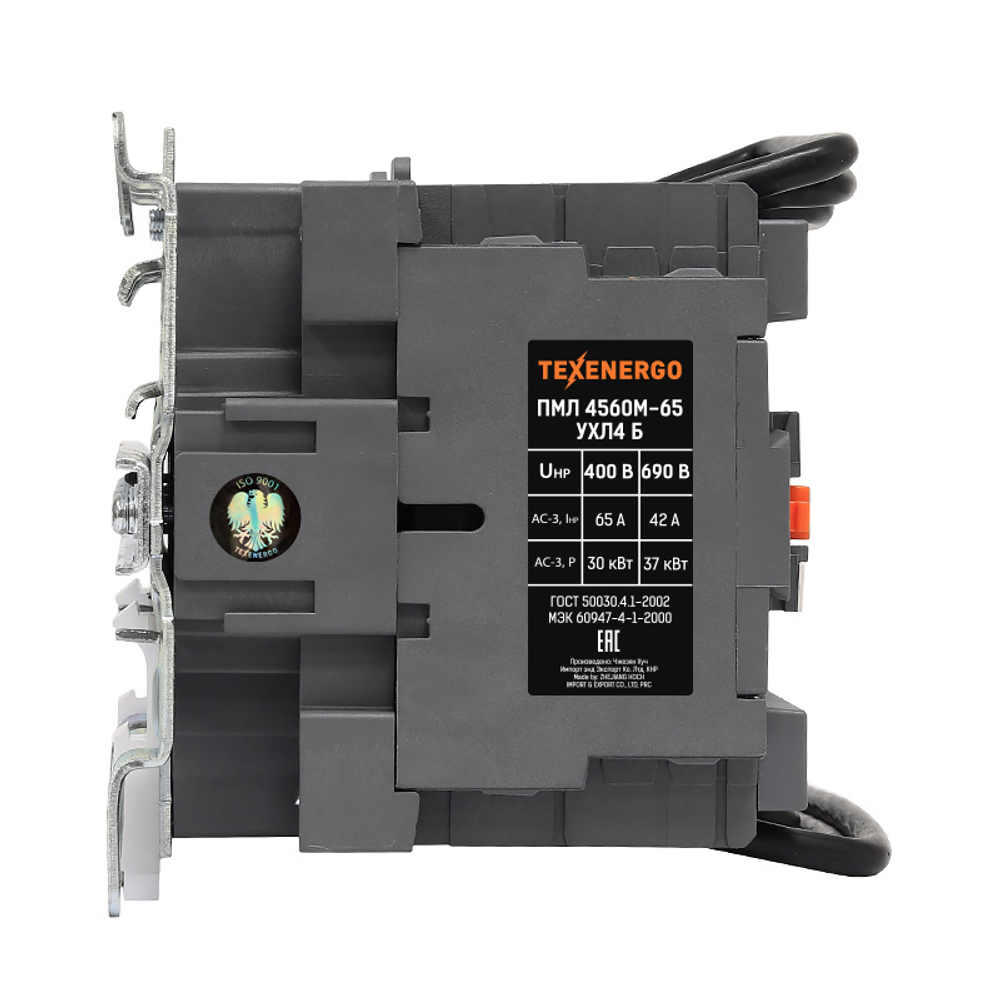

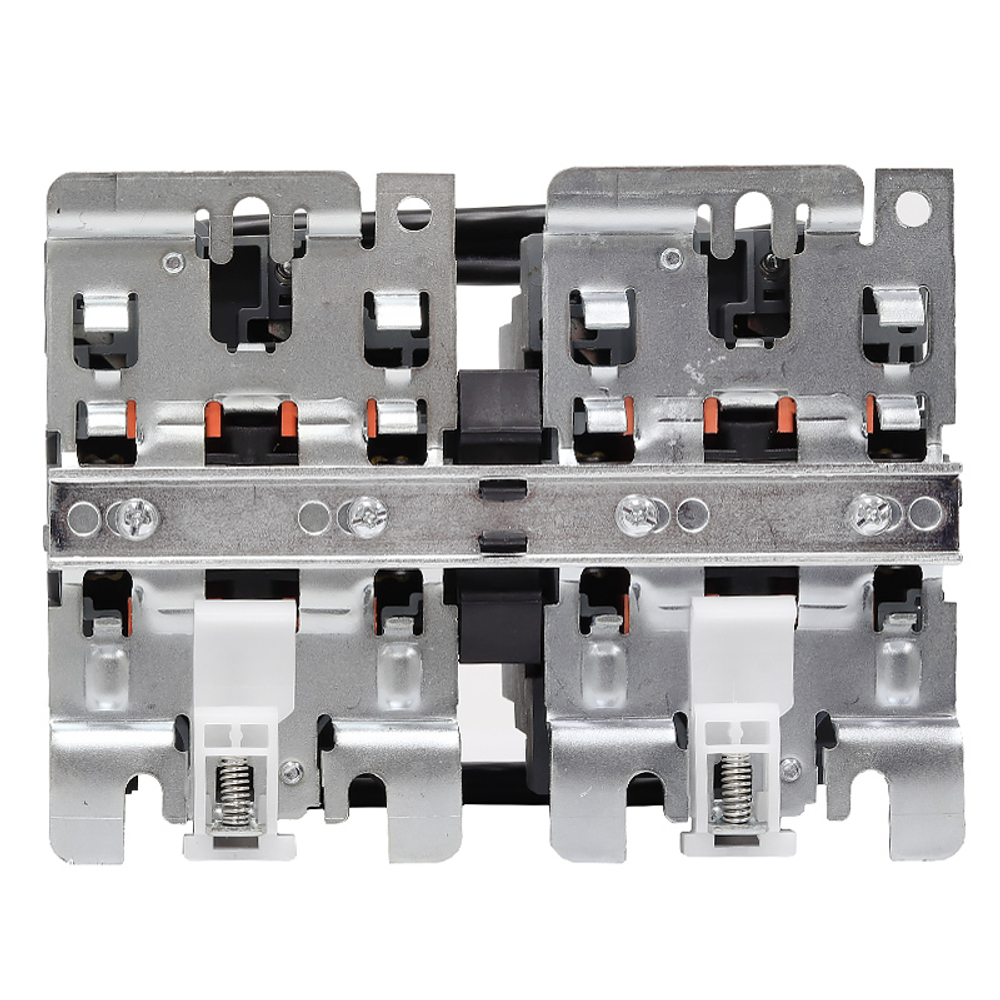

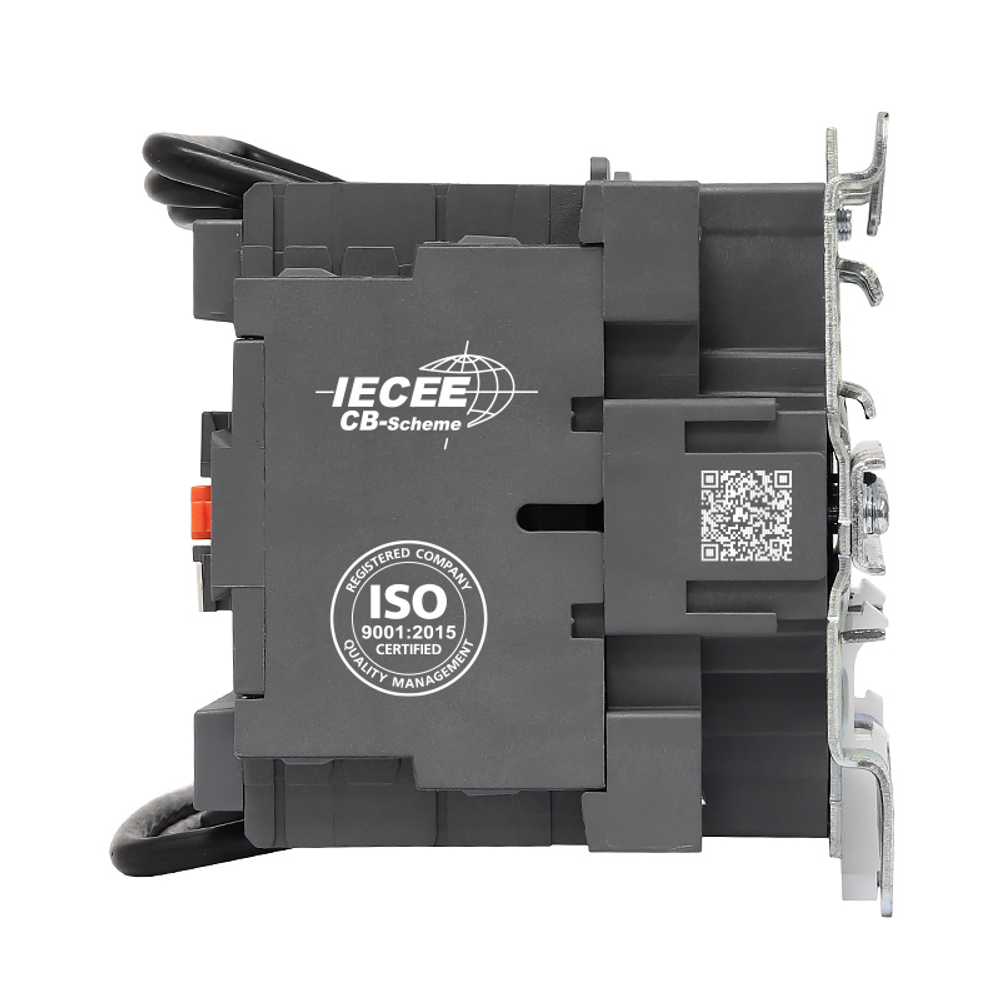

Пускатель магнитный ПМЛ 4560М-65 400В 65А 2з+2р УХЛ4 Б Теxenergo

Электромагнитные пускатели ПМЛ 1100, ПМЛ 2100, ПМЛ 3100, ПМЛ 4100 (магнитные пускатели ПМЛ, контакторы ПМЛ) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., системах автоматического ввода резерва, а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз Принцип действия: При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются. Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМЛ: Ссылки на аксессуары в нашем каталоге: - Реле электротепловые серии РТЛ , - Приставки выдержки времени серии ПВЛ, - Приставки контактные серии ПКЛ, - Механизмы блокировки, Технические характеристики: Тип Ном. ток In, А Мощность э/д, АС-3, кВт 220 В 380 В 660 В ПМЛ 110Х-09 9 2,2 4 5,5 ПМЛ 110Х-12 12 3 5,5 7,5 ПМЛ 210Х-18 18 4 7,5 9 ПМЛ 210Х-25 25 5,5 11 15 ПМЛ 310Х-32 32 7,5 15 18,5 ПМЛ 3100-40 40 11 18,5 30 ПМЛ 4100-50 50 15 22 33 ПМЛ 4100-65 65 18,5 30 37 ПМЛ 5100-80 80 22 37 45 ПМЛ 5100-95 95 25 45 45 Скачать структуру условного обозначения и расширенную таблицу технических характеристик электромагнитных пускателей ПМЛ в формате .PDF Преимущества: - Компактная конструкция, занимающая мало места, но обеспечивающая управление большими мощностями. - Удобство для проведения профилактики и ремонта без отсоединения проводников. Широкая номенклатура катушек управления на разные напряжения, - Наличие дополнительных аксессуаров для расширения функциональных возможностей контакторов в эксплуатации. - Возможность создания реверсивного исполнения. - Возможность обеспечения защиты от перегрузки управляемого объекта с помощью электротеплового реле (пускатель магнитный), в том числе, в отдельной герметичной оболочке. - Поставка в индивидуальной и групповой упаковке. Электрические схемы подключения нереверсивных пускателей ПМЛ без теплового реле и с тепловым реле и кнопкой соответственно: Нормально замкнутый или нормально разомкнутый контакт: в чем разница: 1з = 1 замыкающий = 1 разомкнутый = 1 н.о. = 1 NO 1р = 1 размыкающий = 1 замкнутый = 1 н.з. = 1 NC Под понятием «разомкнутый» контакт подразумевается «нормально разомкнутый», такой контакт при подаче напряжения замыкает цепь, т.е. он - «замыкающий». И наоборот – «замкнутый» контакт подразумевает «нормально замкнутый», такой контакт при подаче напряжения размыкает цепь, т.е. он – «размыкающий»
