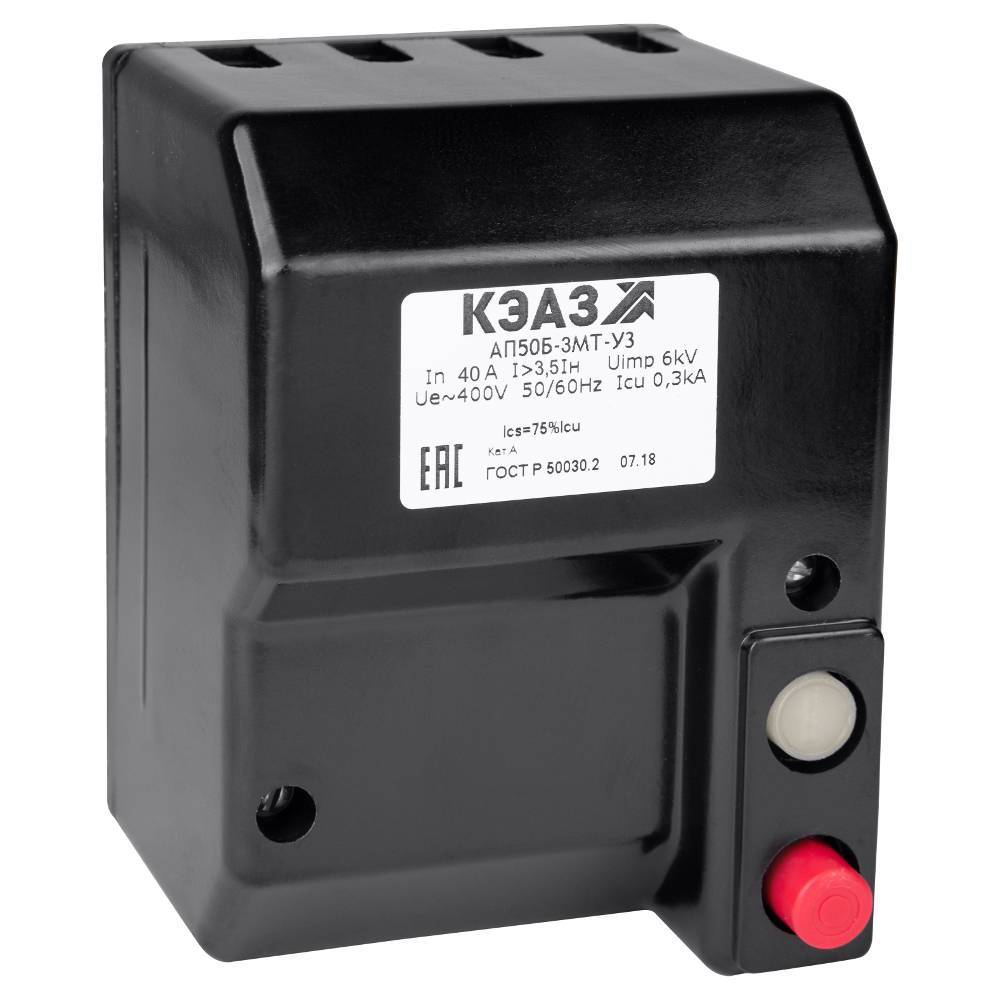

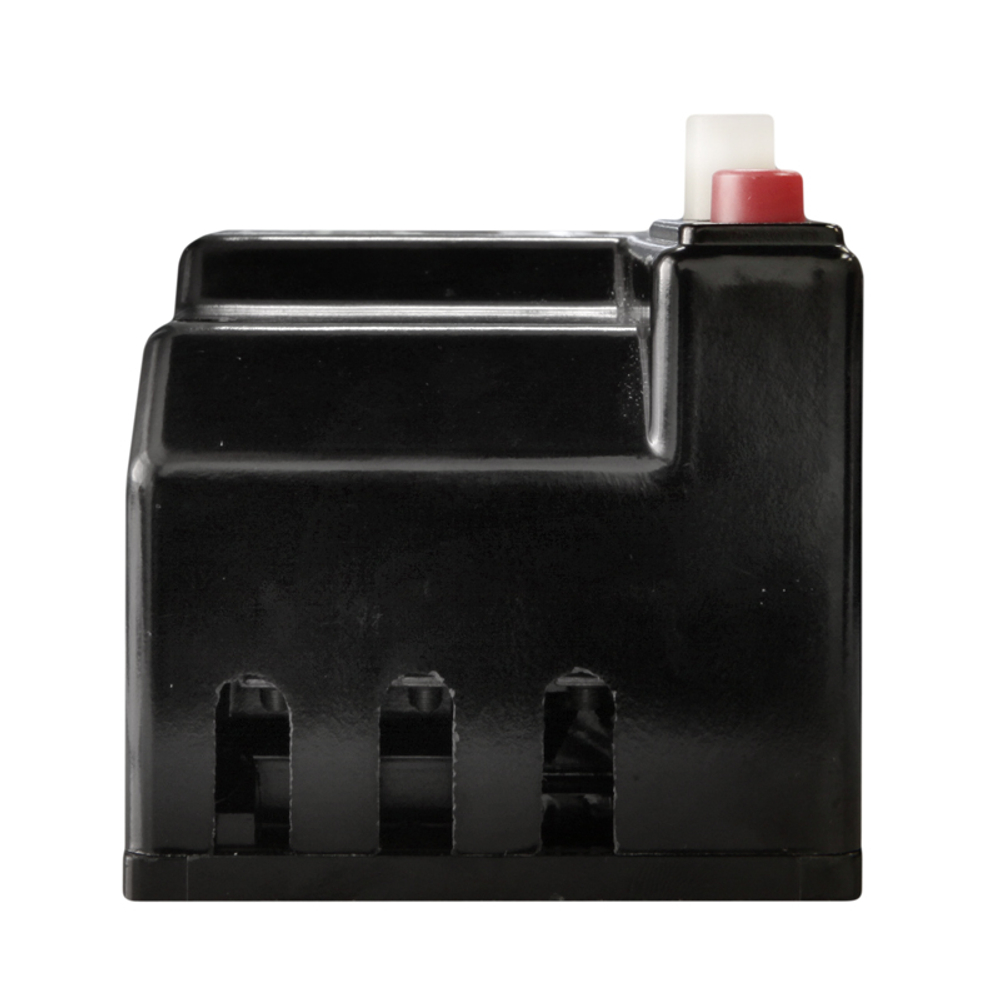

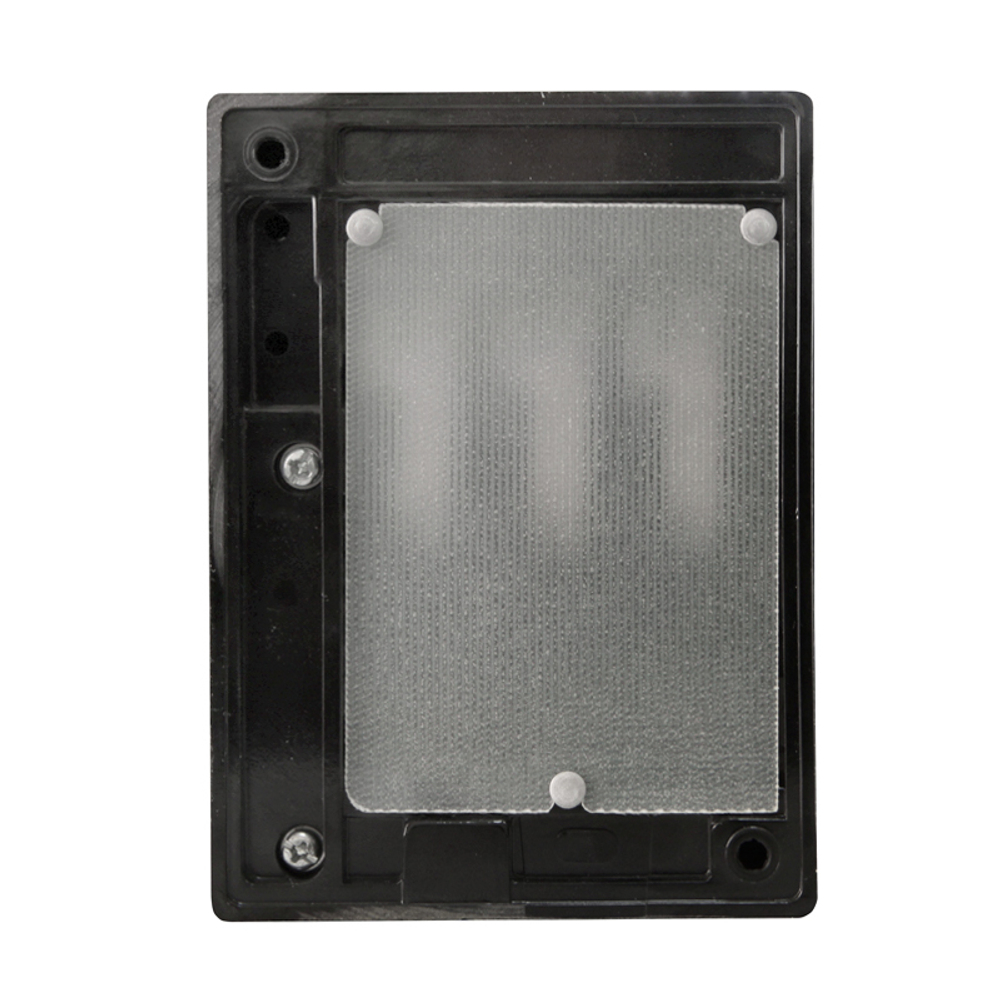

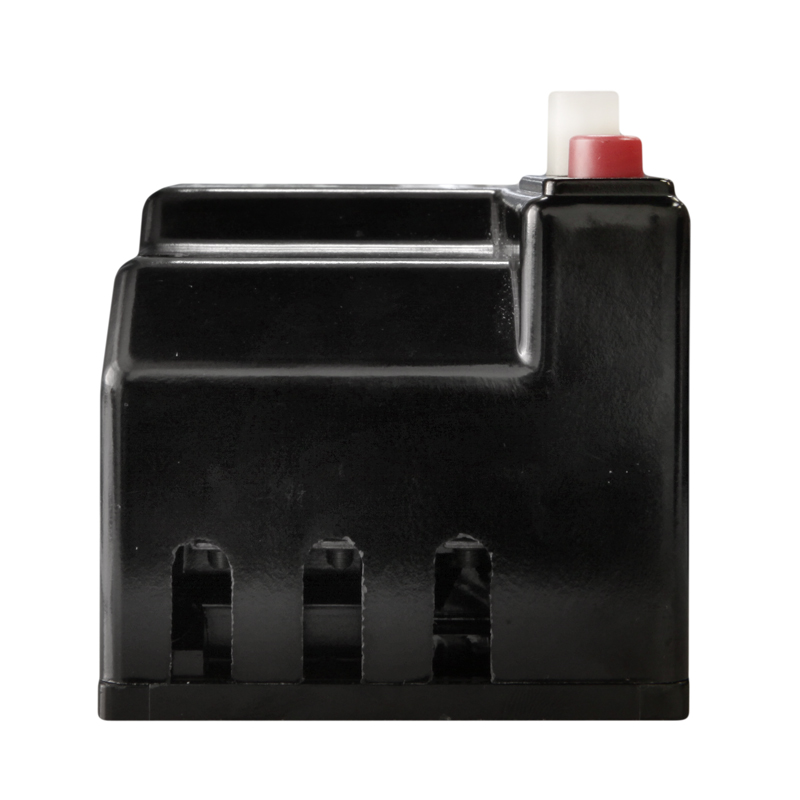

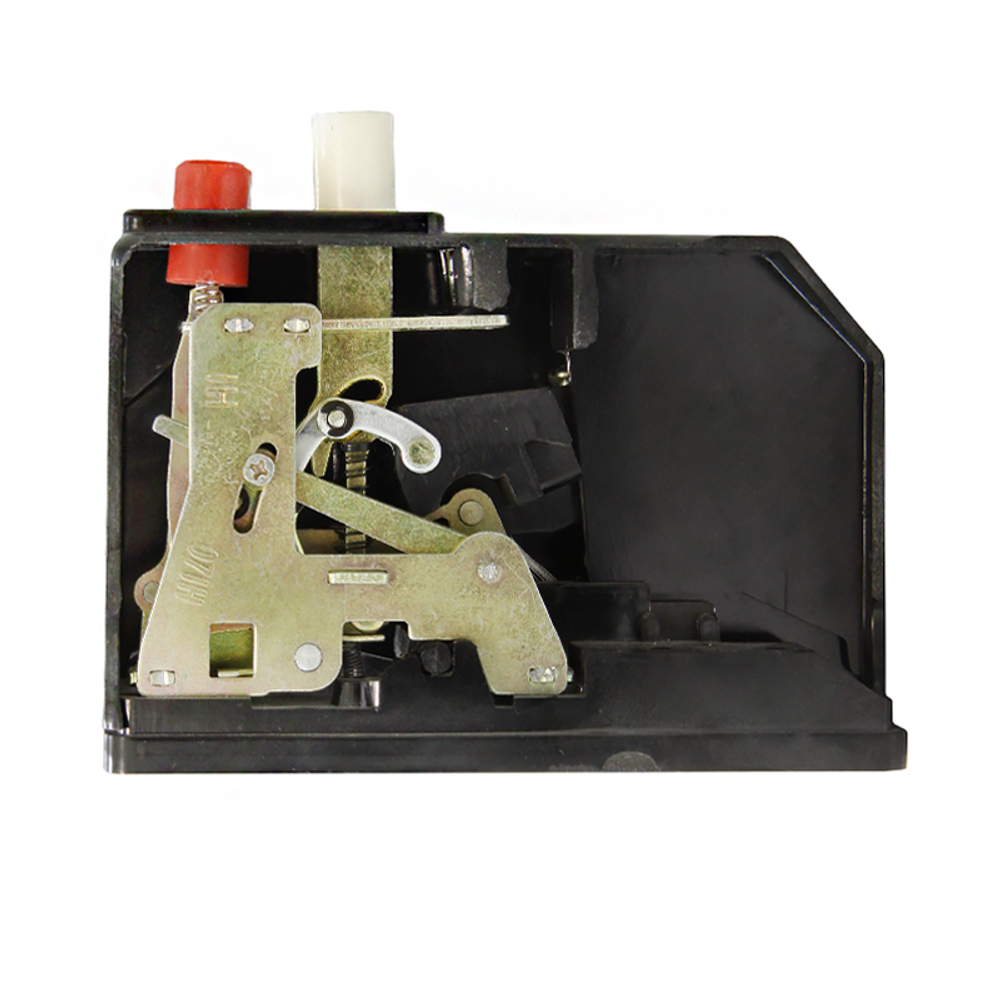

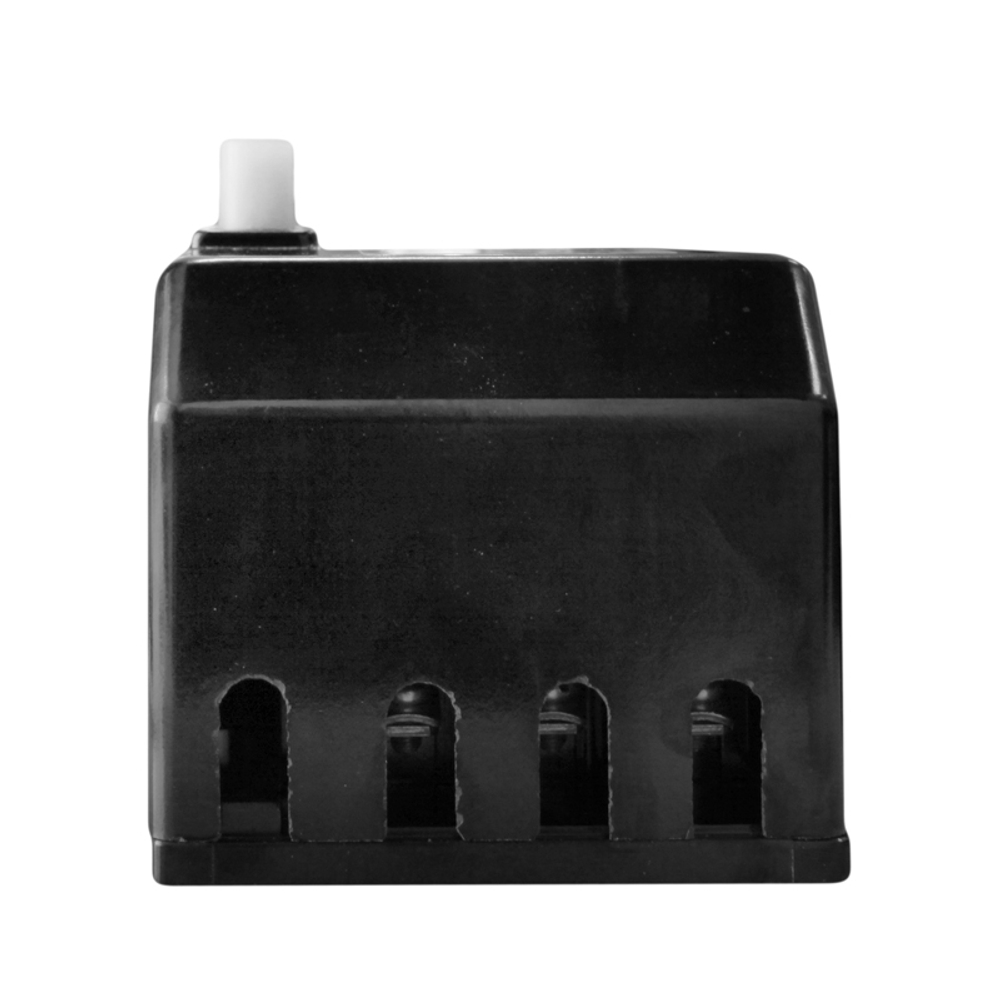

Автоматический выключатель АП50Б-3МТ-3.5КР 40 А

Автоматические выключатели серии АП50Б предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, а также для оперативных включений и отключений электрических цепей. Используются для защиты потребителей в составе аппаратуры распределения: в жилых, общественных зданиях и в НКУ промышленного применения, с цепями переменного тока от 1,6 А до 63 А при напряжении до 400 В с частотой 50 и 60 Гц, а также в цепях постоянного тока от 1,6 А до 63 А с напряжением до 220 В. Преимущества выключателей АП50Б: · повышенная степень защиты контактов, · возможность подключения проводников без использования кабельных наконечников, · регулировка тепловых расцепителей, · независимый расцепитель, · макс. расцепитель тока в нулевом проводе, · расцепитель цепи управления, · дополнительная оболочка (степень защиты IP54). Отличительные особенности выключателей АП50Б: · наличие на корпусе кнопок «включено - отключено», · большое количество уникальных типоисполнений, · наличие только у выключателей АП50Б уставки 3,5 In рекомендует их к применению для защиты цепей, в которых возможны токи короткого замыкания низкого уровня (цепи управления, сигнализации, токоприемники малой мощности, удаленные от источников тока и т.п.). Автоматические выключатели АП-50 изготавливают: двухполюсные на номинальное напряжение переменного тока до 400 В при частоте 50 и 60 Гц и постоянного тока до 220 В и трехполюсные — на номинальное напряжение переменного тока до 500 В, на номинальные токи фазных расцепителей максимального тока: 1,6, 2,5, 4, 6.4, 10, 16, 25, 40, 50 А, 63А. по наличию фазных расцепителей максимального тока: с тепловыми и электромагнитными расцепителями, только с тепловыми расцепителями, только с электромагнитными расцепителями, без расцепителей - неавтоматические выключатели на номинальный ток 50 А, с токами отсечки электромагнитных расцепителей- 3,5 Iн, 8 Iн, 11 Iн. по наличию расцепителя максимального тока в нулевом проводе: без расцепителя — к нулевом проводе, с расцепителем в нулевом проводе. Автоматы с расцепителем максимального тока в нулевом проводе изготавливают, начиная с поминального тока фазных расцепителей 16 А. Ток продолжительного режима расцепителя в нулевом проводе не должен превышать 60% от номинального тока фазы, по наличию расцепителей минимального напряжения 110, 127, 220, 380, 400и 415 В переменного тока при частоте 50 Гц с возможностью включения катушки расцепителя для питания от постороннего источника, без расцепителя минимального напряжения, с расцепителем минимального напряжения, по наличию и роду блок-контактов: без блок-контактов, с одним переключающим, с двумя переключающими, открытого исполнения в пластмассовом корпусе и пыленепроницаемого исполнения в дополнительной металлической оболочке. Структура условного обозначения АП50 - 3МТХХХХ: АП50 - серия выключателя, 3 - количество максимальных расцепителей тока: 3, МТ - максимальные расцепители тока: МТ - электромагнитные и тепловые, X - дополнительные расцепители: Н - минимальный расцепитель напряжения, Д - независимый расцепитель напряжения, О - максимальный расцепитель тока в нулевом проводе, ХХ - климатическое исполнение и категория размещения: выключателей в пластмассовой оболочке - УЗ, ТЗ, ХЛ5, выключателей в металлической оболочке со степенью защиты IP54 по ГОСТ-У2, Т2, ХЛ5, Х - номинальный ток максимальных расцепителей тока: 1 - 1,6, 2,5, 4,0А, 2 - 6,3, 10,0, 16,0А, 3 - 25,0, 40,0, 50,0, 63,0А. Автоматический выключатель АП-50 состоит из следующих основных узлов: механизма управления. контактной системы, дугогасительного устройства, расцепителей максимального тока.
