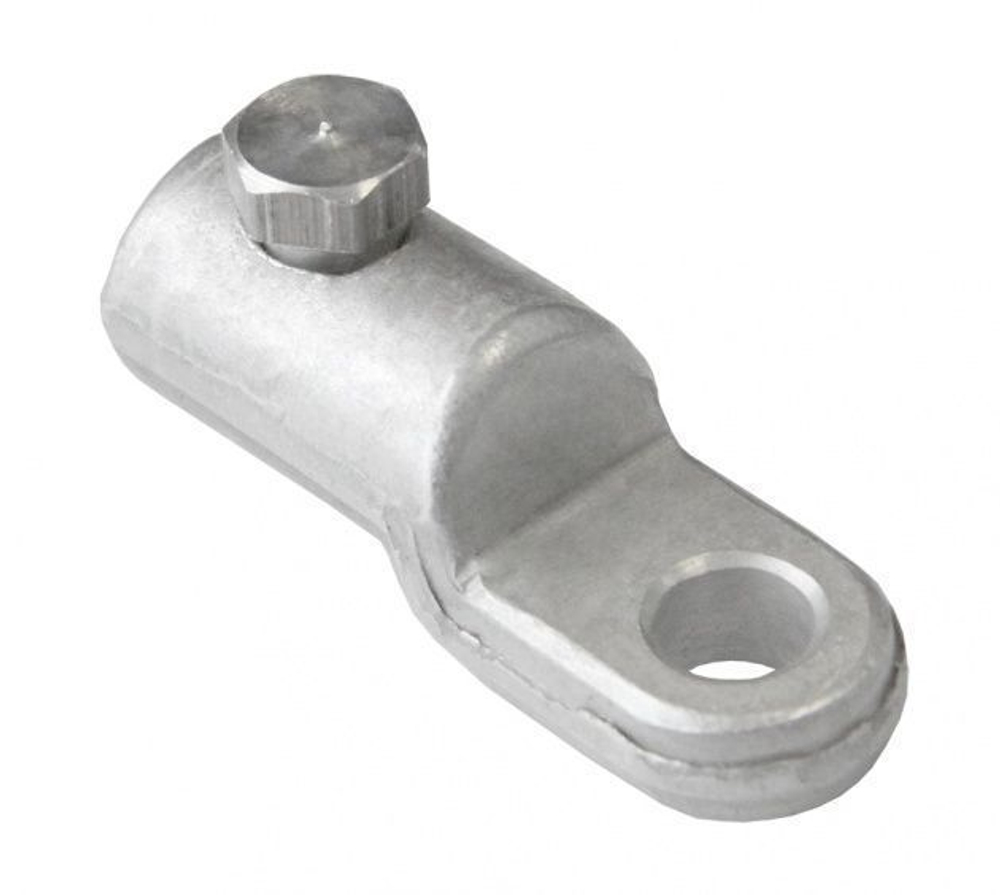

Наконечник болтовой алюминиевый НБ- 10/25

Наконечники болтовые НБ предназначены для оконцевания алюминиевых и медных жил кабелей и проводов по ГОСТ 9581-80. Наконечники предназначены для монтажа на круглые и секторные одно- и многопроволочные жилы. Конструкция наконечников позволяет монтировать их на секторные жилы без предварительного скругления. Для увеличения площади контакта корпуса с жилой внутренняя поверхность имеет рифления. Технология оконцевания жил силовых кабелей с применением болтовых наконечников: 1. Снять изоляцию с конца жилы кабеля на длину, равную глубине захода жилы в наконечник плюс 5 мм. 2. Обезжирить растворителем поверхность оголенного участка жилы и внутреннюю поверхность наконечника. 3. Ввести зачищенный участок жилы в наконечник до упора и произвести предварительную затяжку болтов. 4. Зафиксировать наконечник специальным инструментом. В качестве инструмента для фиксации может быть использована струбцина. 5. Плавно (без рывков) произвести окончательную затяжку болтов до срыва головок. При монтаже болтовых наконечников первой срывается головка болта, которая находится ближе к лопатке. 6. В случае образования неровностей в местах срыва головок, их необходимо зачистить напильником.
