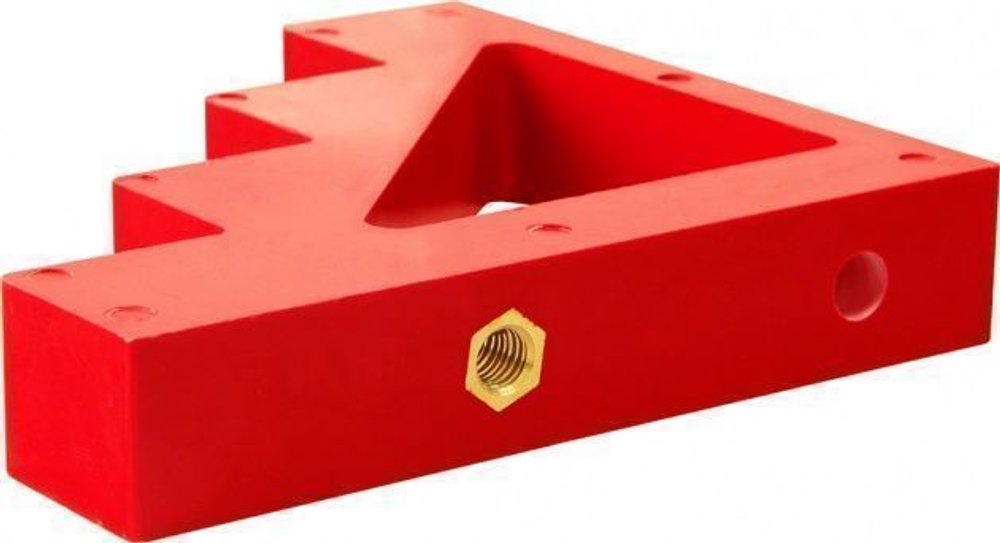

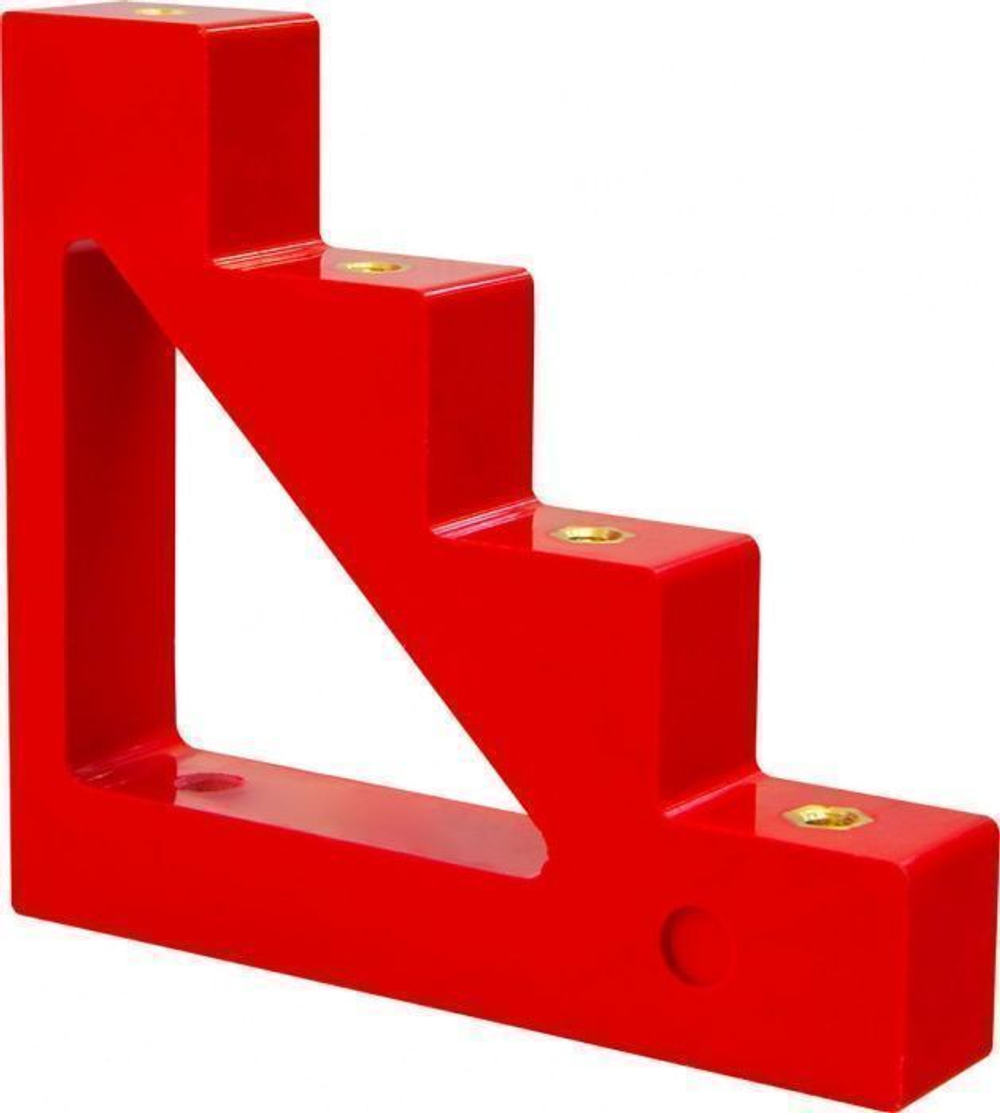

Изолятор CT2-401 "лесенка" 600А, 12кВ

Изоляторы шинные опорные СТ2-401 «Лесенка» применяются, как правило, для крепления токопроводящих шин переменного и постоянного тока в щитовом производстве, сборке электрических шкафов и при монтаже электрооборудования. Основные технические характеристики: - Рекомендуемый максимальный ток шины: до 600 А - Максимальное рабочее напряжение: до 1000 В - Напряжение изоляции: 12 кВ - Максимальное число токопроводящих шин: 5 шт. Изоляторы изготовлены из пластического материала с высокими диэлектрическими свойствами, высокой механической стойкостью к внешним воздействиям и возникающим динамическим усилиям при протекании токов короткого замыкания, большим пусковым токам по токопроводящим шинам. Шинный изолятор изготовлен монолитным с возможностью одновременного крепления до 5 шин, обладает удобством и надежностью монтажа и позволяет строго обеспечить необходимые изоляционные промежутки между шинами. При этом применение данного изолятора позоляет использовать для монтажа шин меньшую полезную площадь, за счет размещения шин в двух плоскостях - 2D, а значит, обеспечить меньшую глубину электрических шкафов, удобство и компактность размещения оборудования. А также создает привлекательный и технологичный вид шинопроводам. Технические характеристики материала изолятора: Плотность материала, г/см 1,75 – 1,95 Впитывание влаги, мг менее 20 Усадка, % менее 15 Изменение формы при давлении 1,8 мПа и температура не ниже 250°С Ударная вязкость, кДж/м2 более 25 Прочность на изгиб, мПа более 123 Электрическое сопротивление, Ом 1 х 1012 Уровень горючести абсолютно негорючий Диэлектрические потери менее 0,015 Габаритные и установочные размеры: Рекомендуемые габаритные размеры медных шин прямоугольного сечения для шинных изоляторов «Лесенка»: Наименование (со ссылкой в каталог) Расстояние, мм Ширина, мм Толщина, мм Изолятор CT2-403 "лесенка" 300 А, 6 кВ 12....20 2....10 Изолятор CT2-301 "лесенка" 450 А, 9 кВ 12....30 2....12 Изолятор CT2-401 "лесенка" 600 А, 12 кВ 12....40 2....15 Изолятор CT2-402 "лесенка" 700 А, 18 кВ 12....30 2....15
