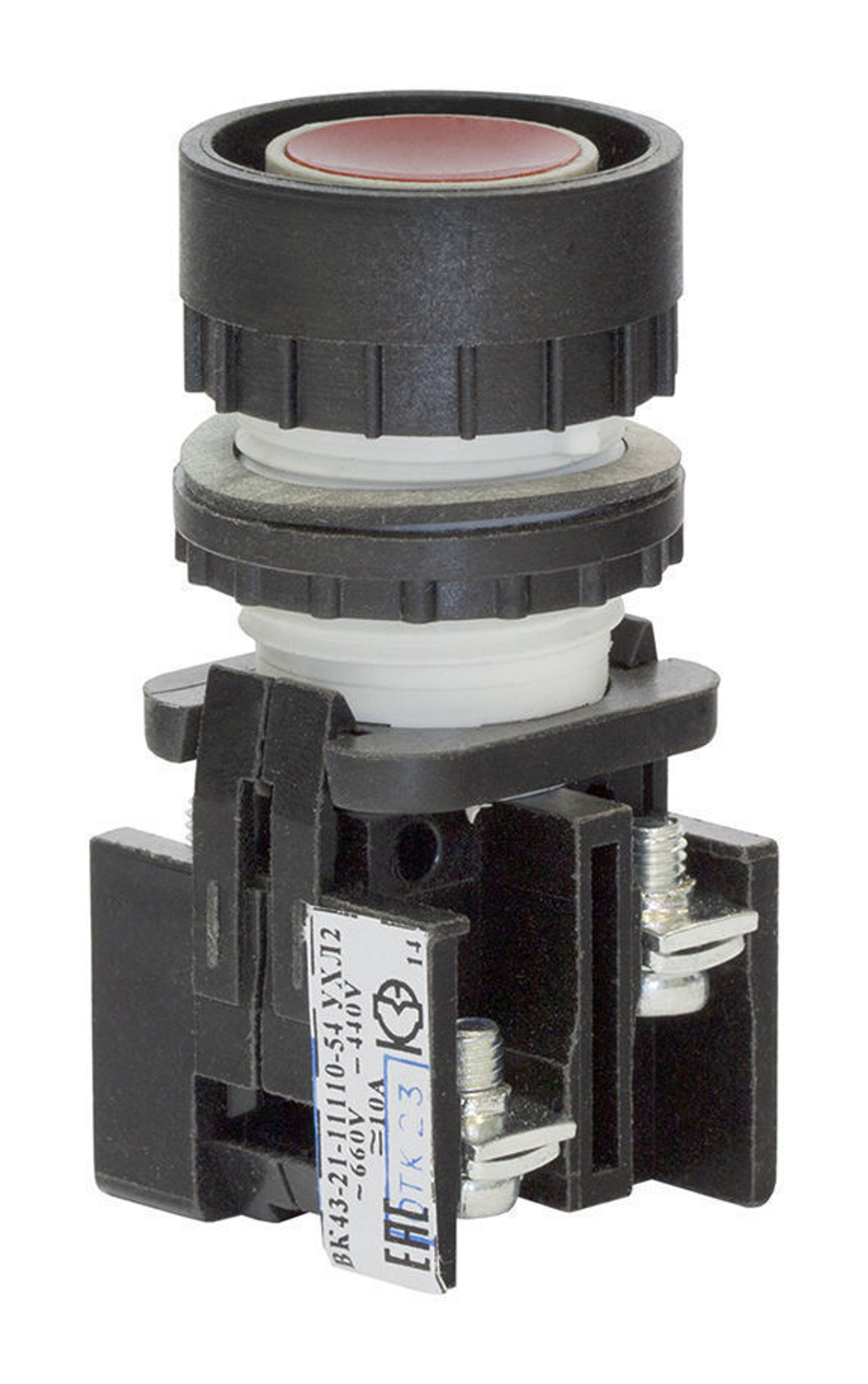

Выключатель кнопочный ВК-43-21 01110 54 УХЛ2 1р красн.

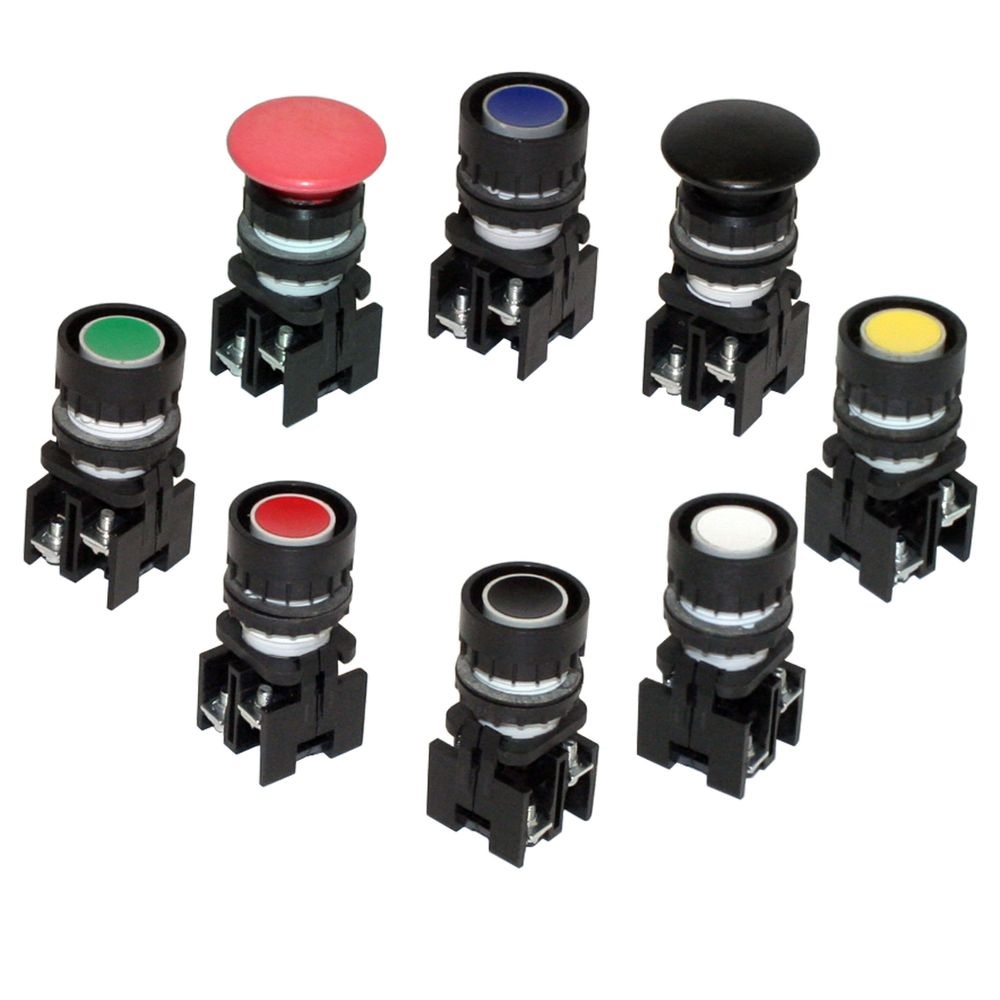

Выключатели кнопочные серии ВК-43-21 предназначены для коммутации электрических цепей управления переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В. Выключатели применяются для комплектации панелей, пультов, шкафов управления в стационарных установках. Структура условного обозначения Выключатель кнопочный 1- Обозначение вида аппарата, 2- Условное обозначение номера серии, 3-Условное обозначение номинального тока: 21- 10А 4-Цифра.Обозначение числа замыкающих контактов: 0 - контакт отсутствует , 1 -1 контакт, 2 -2 контакта, 3 -3 контакта, 5- Цифра. Обозначение числа размыкающих контактов : 0 - контакт отсутствует , 1 -1 контакт, 2 -2 контакта, 3 -3 контакта, 6-Двузначное число . Условное обозначение управляющего элемента (привода) по виду основной детали: 13 – толкатель грибовидный 11 - толкатель цилиндрический, 7- Цифра . Условное обозначение наличие фиксации: 1 - фиксация кнопки имеется (без самовозврата), 0 - отсутствует (с самовозвратом), 8-Условное обозначение степени защиты со стороны привода по ГОСТ 14255-69: 54-IP 54, 9- Условное обозначение вида климатического исполнения по ГОCТ 15150-69: УХЛ2,Т2 Номинальное напряжение по изоляции: 660 В, 50 Гц. переменный ток,
