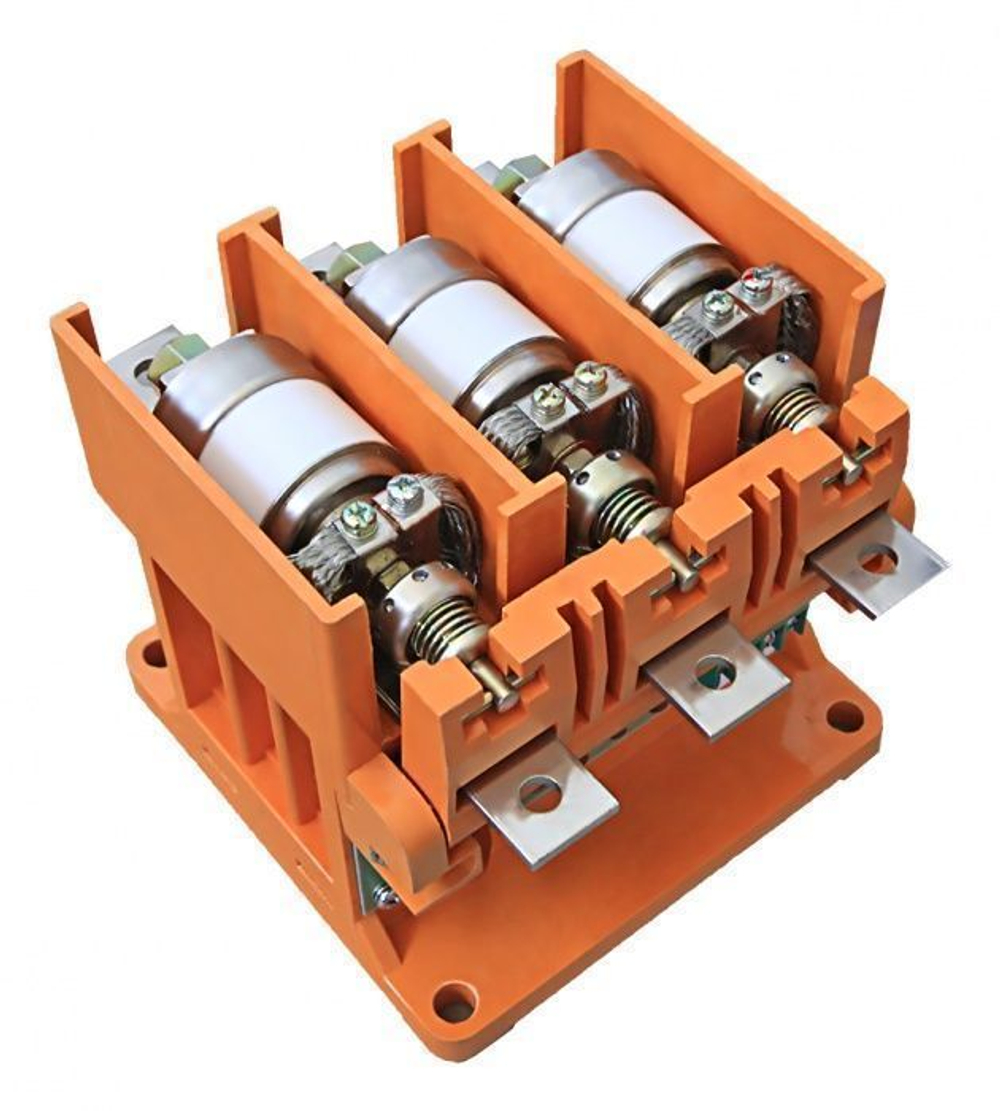

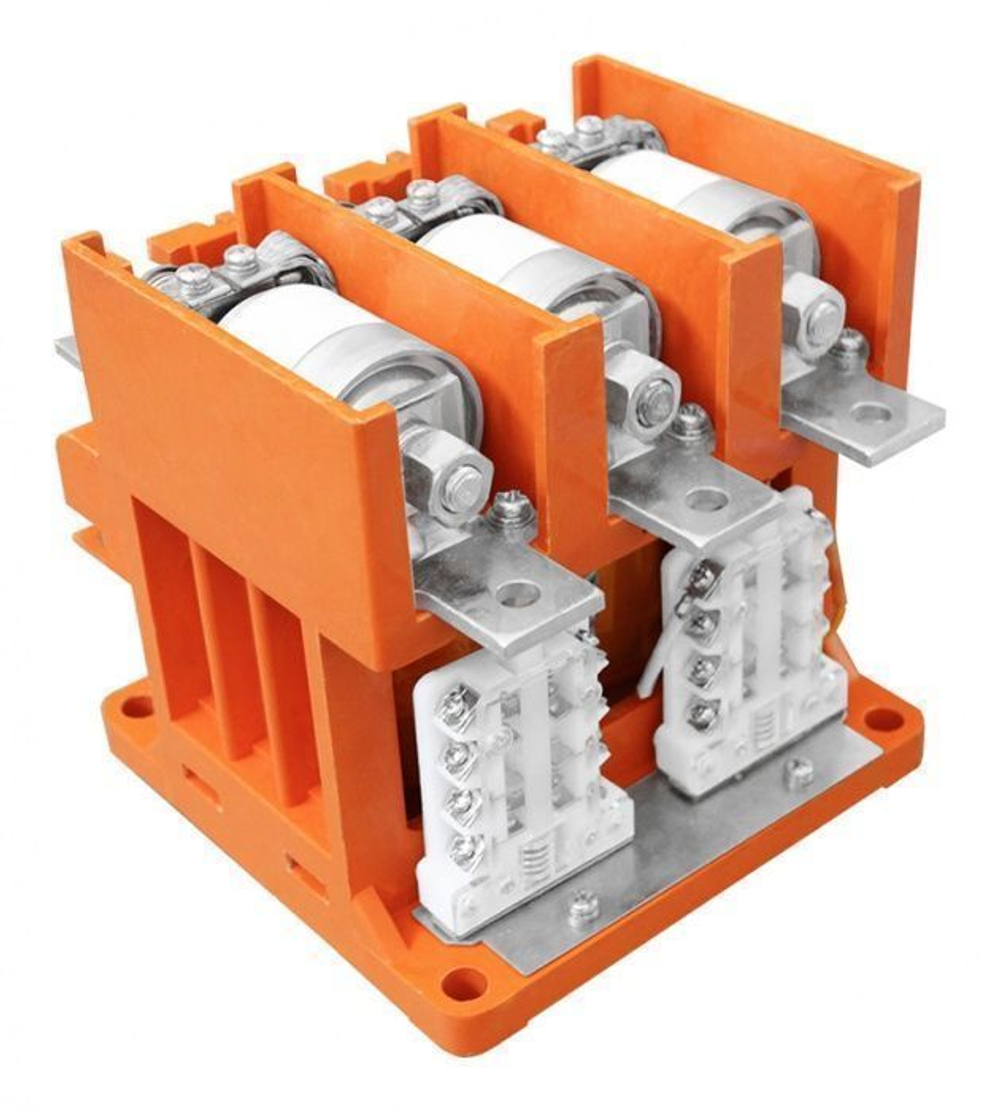

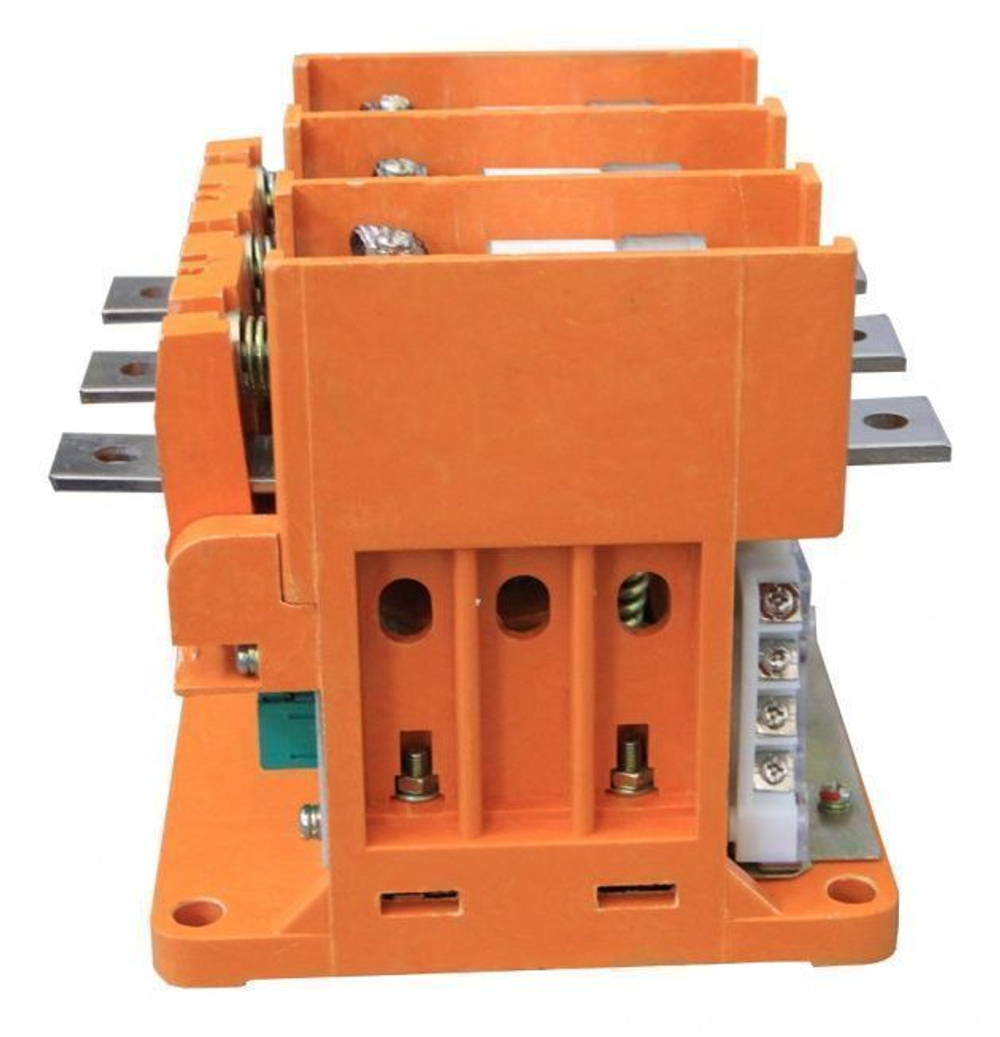

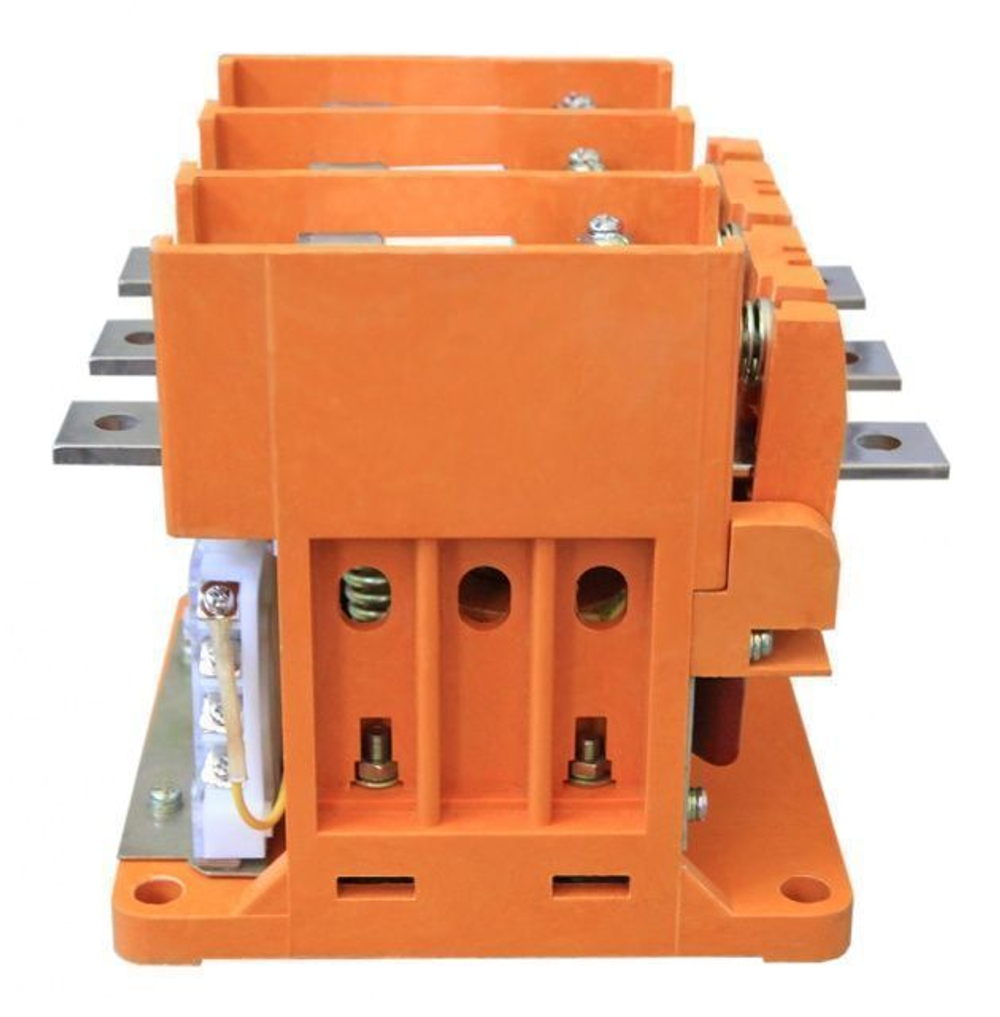

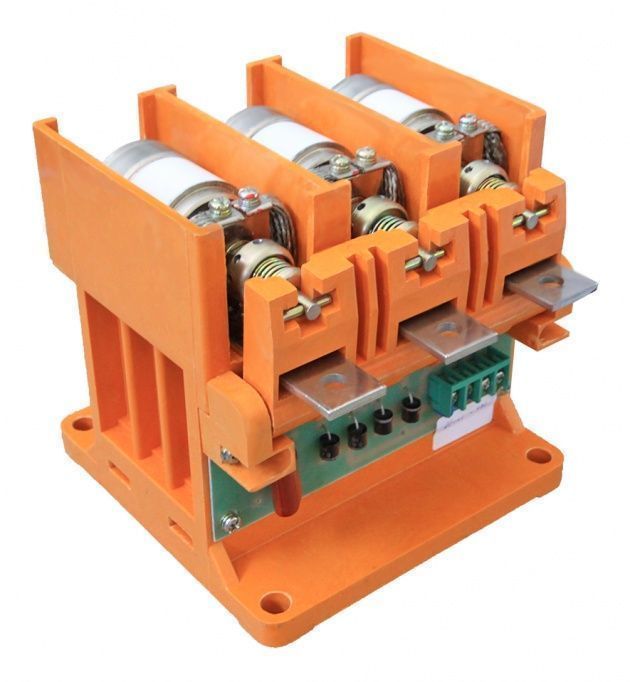

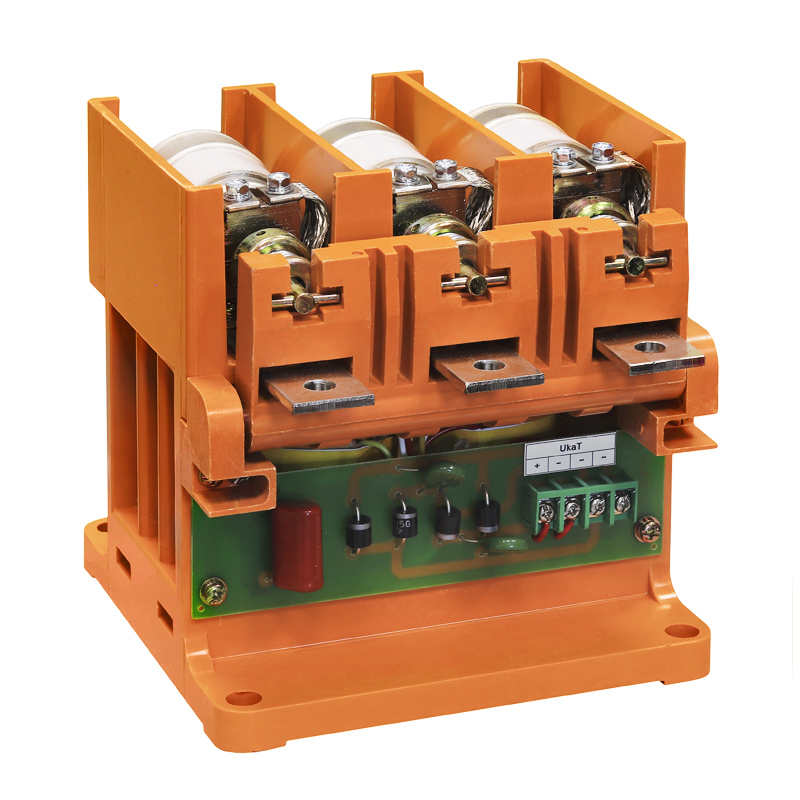

Контактор вакуумный КВТ 1,14 - 2,5/250, 230В, In=5 /0,5A, 4+4 У3

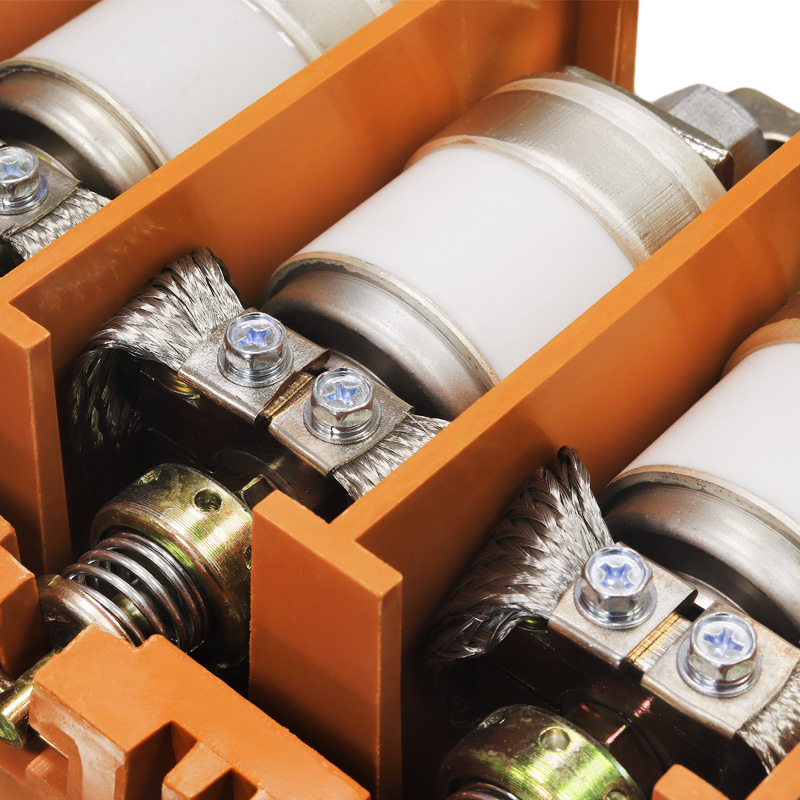

Контакторы вакуумные КВТ 2,5/250 (Контактор Вакуумный Техэнерго) открытого исполнения с естественным воздушным охлаждением, предназначены для включения и отключения приемников электрической энергии переменного тока с номинальным рабочим напряжением до 1140 В и номинальным рабочим током 250 А. Отличительной особенностью контакторов является вакуумная камера в которой расположены силовые контакты. За счет нахождения контактов в вакуууме гашение дуги происходит наиболее эффективным способом, поэтому вакуумные контакторы характеризуются небольшими габаритными размерами и малой массой. Они рассчитаны на длительный срок службы при минимальных затратах на обслуживание. При этом силовые контакты не подвержены влиянию внешней среды, как загрязнение, попадание посторонних веществ, влажности и т.п., что сказывается на надежности и эффективности работы контактора, в результате чего контактор имеет повышенный рабочий ресурс. Современные технологии изгодовления вакуумных контакторов позволили снизить их себестоимость и сделать их доступными для основной массы потребителей. Вакуумный контактор является искробезопасным аппаратом т.к. его силовые контакты расположены в закрытой керамической вакуумной камере и его можно применять в металлургической, нефтяной, химической промышленности и там где необходимо обеспечение и соблюдение норм безопасности. Контактор КВТ имеет в цепи управления две катушки постоянного тока, выпрямительный мост и разъем для подачи напряжения управления, как переменного, так и постоянного тока (см. схему управления в паспорте на изделие), что позволяет использовать аппарат при различных типах источников питания. Катушки управления при включении контактора переходят в режим удержания при пониженной мощности потребления электрической энергии. Контакторы предназначены для работы в следующих режимах: продолжительном, прерывисто-продолжительном, кратковременном, повторно-кратковременном ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Номинальный ток главной цепи контактора: 250 А Напряжение управления:    - переменного тока: 220 В, 50 Гц,    - постоянного тока: =220 В,    - допустимое отклонение напряжения управления не более 20%, расширенная электромагнитная защита Предельная отключающая способность: 2500 А Число полюсов: 3 Число срабатываний при продолжительном режиме работы для АС-3 600 раз/ч., для АС-4 300 раз/ч. Число срабатываний при кратковременном режиме работы 2000 раз/ч. Вакуумная камера: керамическая Коммутационная износостойкость для АС-4: 600 тыс. Механическая износостойкость: 3 млн. Продолжительность включения - 40%, не более для АС3 Продолжительность включения - 15%, не более для АС4 РАБОЧИЕ УСЛОВИЯ высота над уровнем моря не более 2000 м. температура окружающей среды: не более +40С, при этом средняя температура за 24-часовой период не должна быть выше +35С, минимальная температура не менее -5С. средняя относительная влажность за месяц не более 90% при температуре +25С. наклон в вертикальной плоскости при монтаже не более 15 градусов отсутствие значительных ударов и вибрации. окружающая с реда не должна содержать большого колличества газов и пыли, не вызывать коррозии металлов и нарушения диэлектрических свойств, должна отсутствовать угроза взрыва. недопустимо прямое попадание дождя и снега. класс загрязнения окружающей среды 3.
