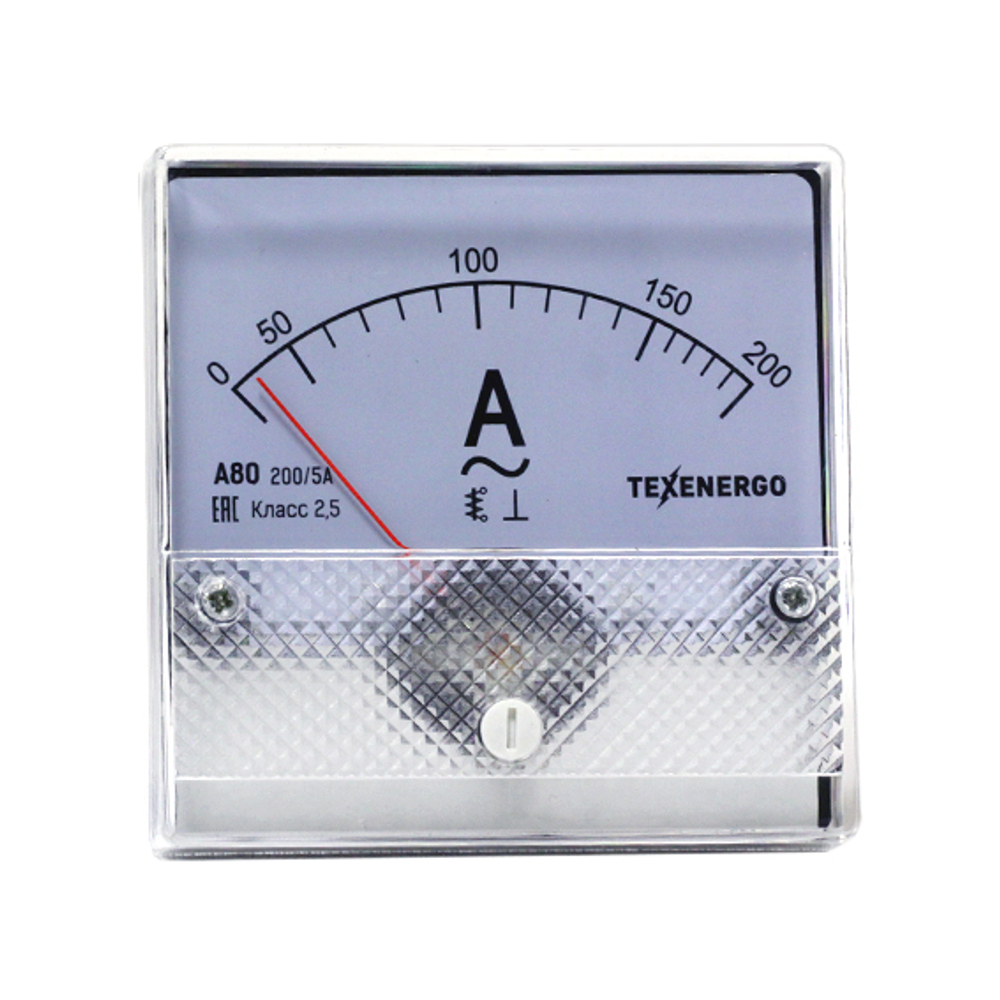

Амперметр А80 200/5А - 2,5

Амперметр типа А80 – электроизмерительный аналоговый прибор непосредственного отсчета для определения силы тока в электрических цепях. Прибор включается последовательно в цепь нагрузки или через измерительный трансформатор тока. Прибор предназначен для стационарной установки и является показывающим средством измерения. Каждый амперметр имеет обозначения, которые наносят на корпус, шкалу и у клемм. Амперметры являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках. Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала. Приборы имеют отсчетное устройство в виде равномерной или неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметки на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля механический. Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от повреждений и загрязнений. Корпус прибора изготовлен из самозатухающего пластика, обеспечивающего пожаро- и электробезопасность. Устанавливаются в круглый вырез щитка, изготовленных советскими штампами. А80 позиционируются как бюджетная серия амперметров, с более низким классом точности 2.5 и более низкую цену относительно приборов типа А72, А96, Э8030-М1. Обозначение измеряемой величины. Его указывают на шкале в виде единиц измерения, в которых градуирован прибор. Например, А (ампер). По наименованию единицы измеряемой величины дается наименование прибора. Класс точности указывается в виде числа, которое наносится на шкалу прибора - 2.5 Приборы для измерения переменного напряжения в цепях на шкале имеют обозначение: ∼. Приборы работают в диапазоне нормальных частот от 45Hz до 65Hz. Рабочее положение прибора: ┴ - вертикальное. Испытательное напряжение изоляции – 2кВ.
