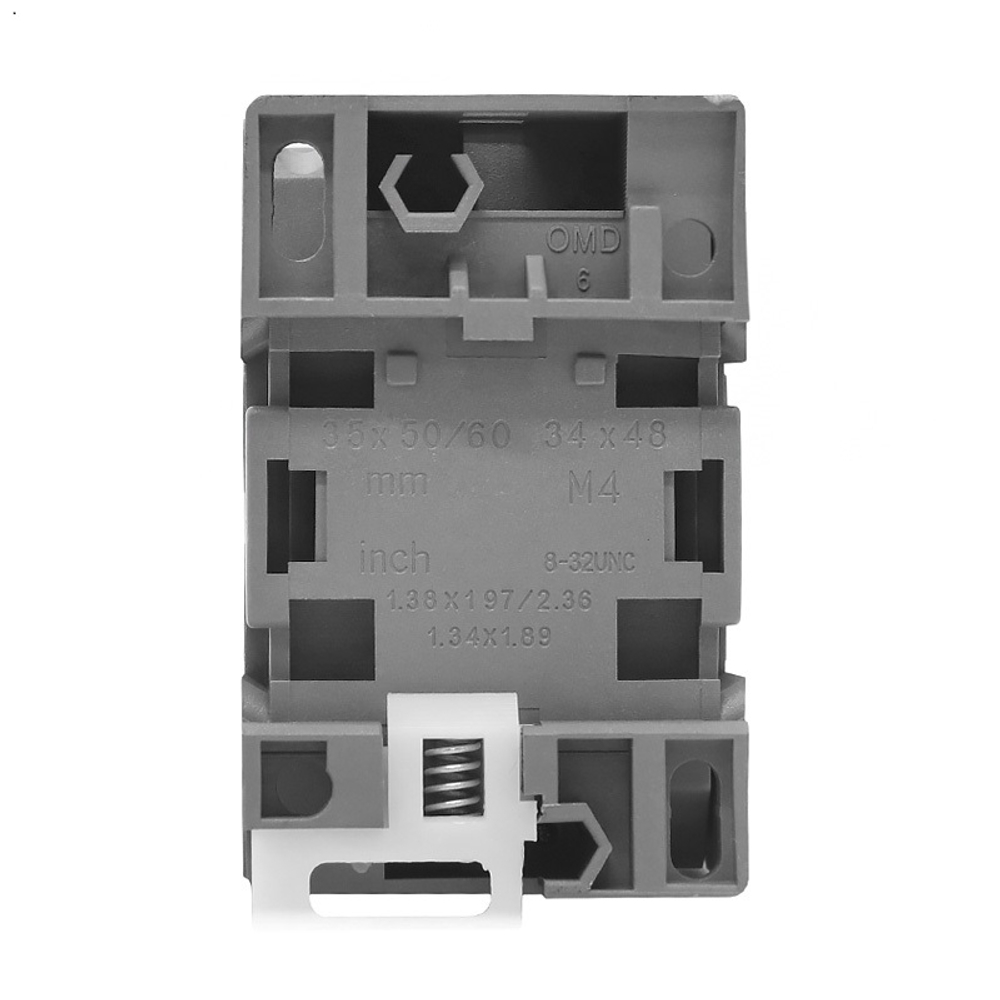

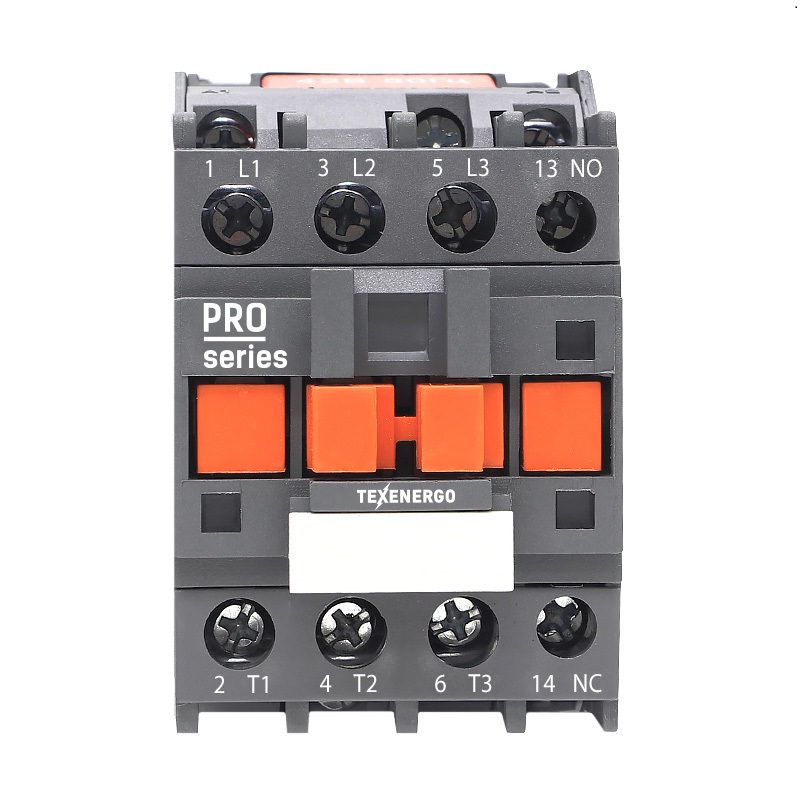

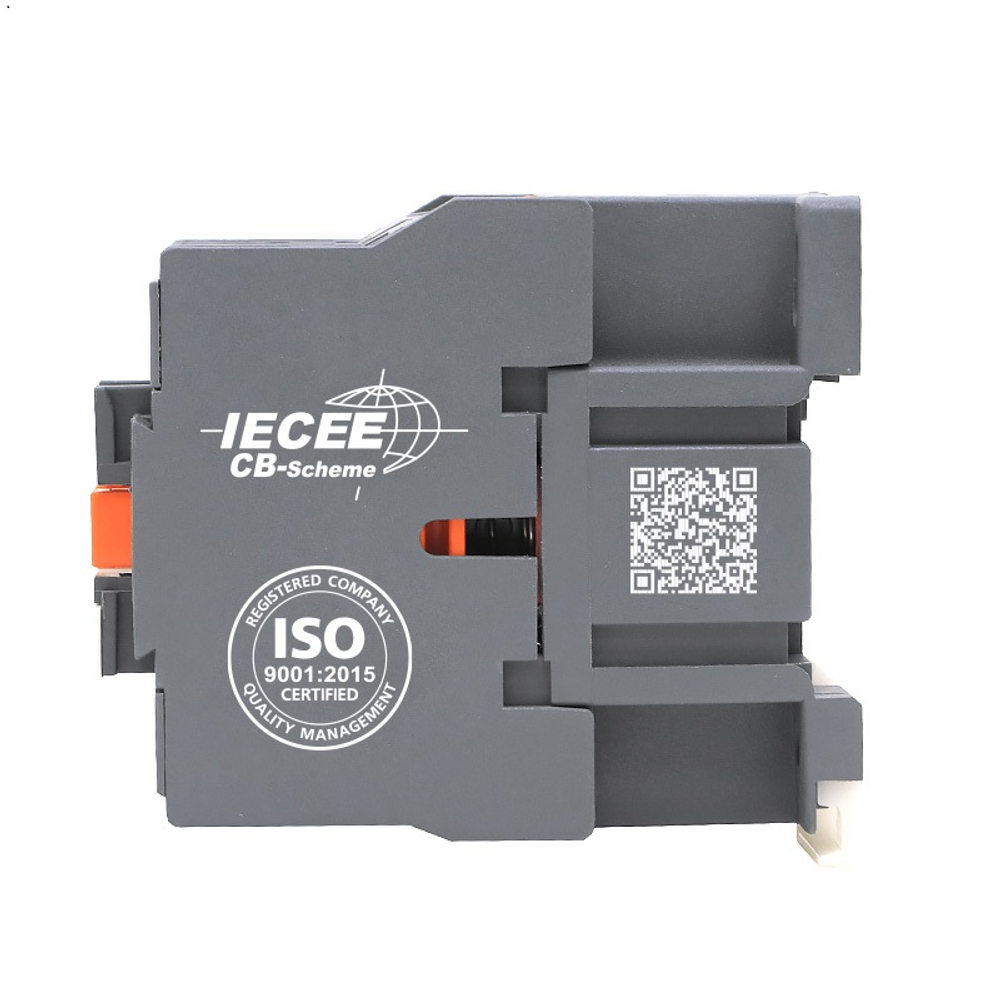

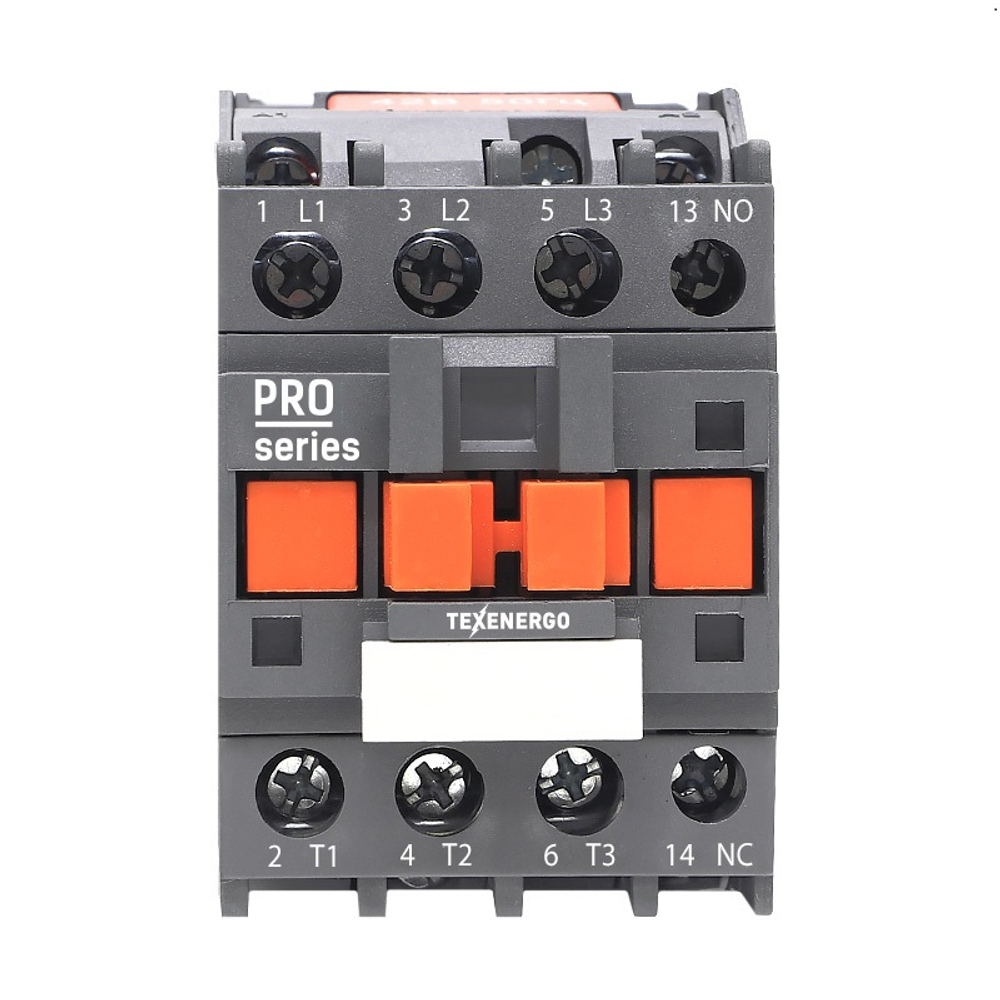

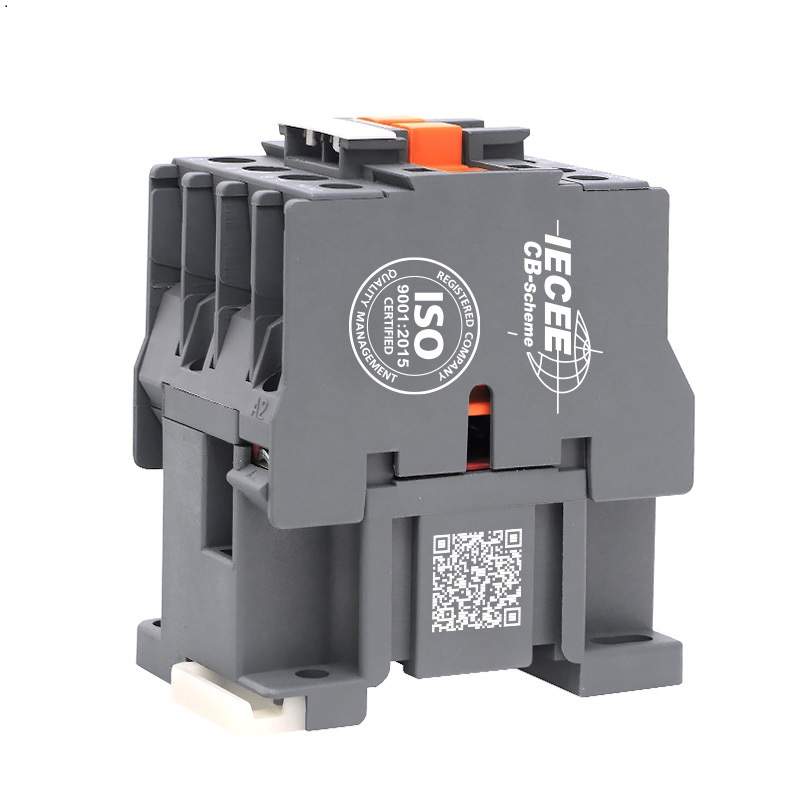

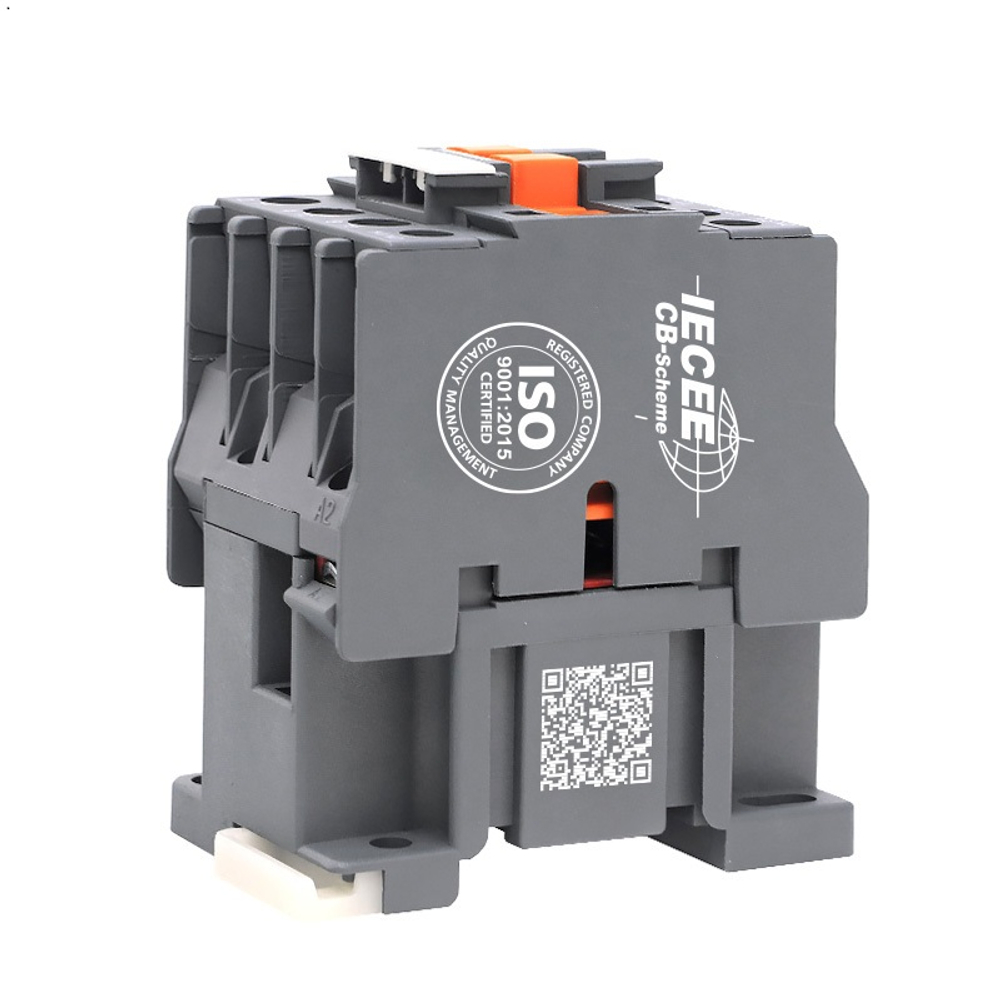

Пускатель магнитный ПМ12-010150 380В УХЛ4 1з Класс Б EURO Texenergo

Электромагнитные пускатели ПМ12 (магнитные пускатели ПМ12, контакторы ПМ12) предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей. При наличии теплового реле, пускатель осуществляет защиту управляемого электродвигателя от перегрузок и от токов, возникающих при обрыве одной из фаз. Принцип действия: При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются. Ассортимент аксессуаров для расширения функциональных возможностей пускателей ПМ12: Ссылки на аксессуары в нашем каталоге: Реле электротепловые серии РТТ, Приставки выдержки времени серии ПВЛ, Приставки контактные серии ПКЛ, Структура условного обозначения пускателей: 1. Обозначение серии 2. Цифры, указывающие условное обозначение номинального тока: 010 —10А, 025 —25А, 040 —40А, 063 —63А, 3. Цифра, указывающая условное обозначение пускателей по назначению и наличию теплового реле: 1 - нереверсивный пускатель без теплового реле, 2 - нереверсивный пускатель с тепловым реле, 5 - реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00, 6 - реверсивный пускатель с тепловым реле, с электрической и механической блокировками, 4. Цифра, указывающая исполнение пускателей по степени защиты и наличию кнопок управления: 0 - степень защиты IP00 1 - степень защиты IP54 без кнопок 2 - степень защиты IP54 с кнопками «Пуск» + «Стоп» 3 - степень защиты IP54 с кнопками «Пуск» + «Стоп» + сигнальная лампа 4 - степень защиты IP40 без кнопок 5 - степень защиты IP20 6 - степень защиты IP40 с кнопками «Пуск» + «Стоп» 7 - степень защиты IP40 «Пуск» + «Стоп» + сигнальная лампа 5. Цифра, указывающая исполнение пускателей по роду тока цепи управления: 0 - переменный 6. Буква, характеризующая климатическое исполнение по ГОСТ 15150: (У) - стандартное исполнение (Т) - тропическое Скачать структуру условного обозначения пускателей ПМ12 в формате .PDF
