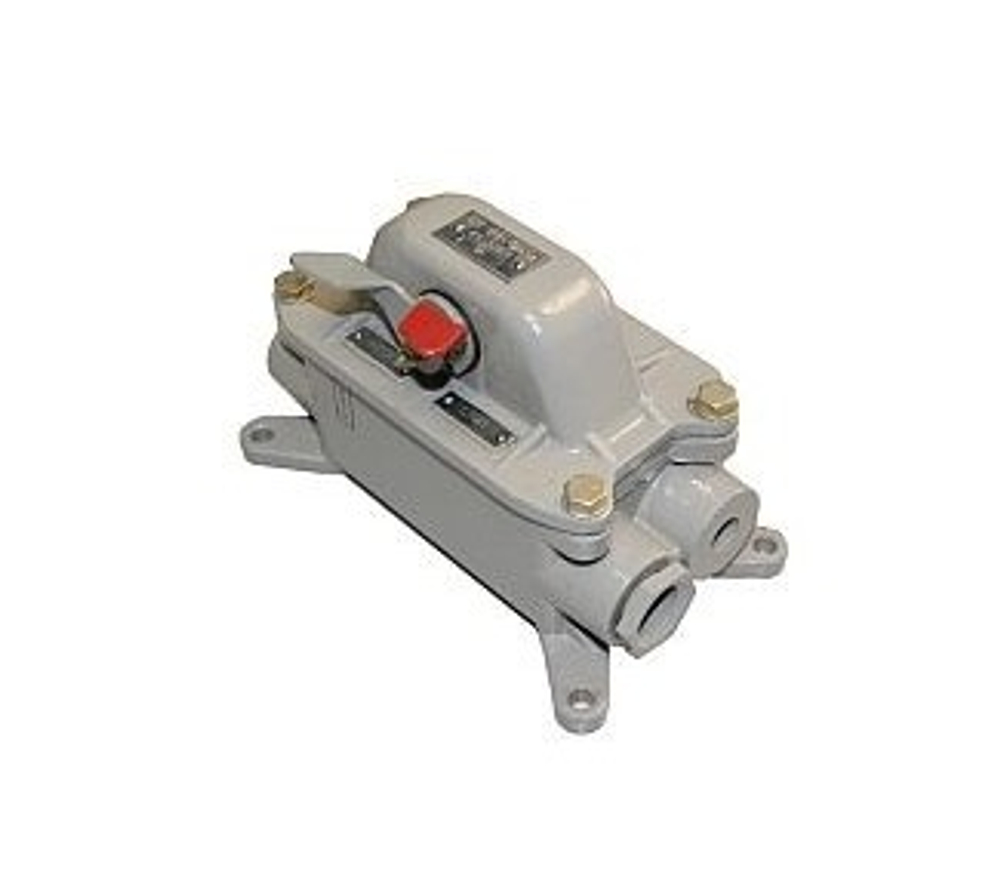

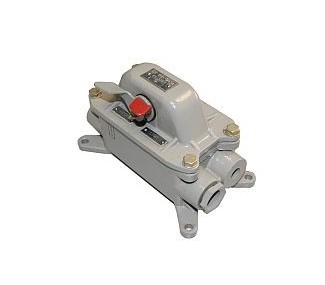

Пост управления КУ123-23 У2

Кнопочные посты управления серии КУ 123 предназначены для коммутации электрических цепей управления переменного тока частотой 50, 60 Гц, напряжением до 380 В (для экспортного исполнения до 440 В) и постоянного тока до 440 В. Конструкция Посты комплектуются из отдельных кнопочных элементов и могут быть выполнены одно-, двух- и трехкнопочными (см. табл. 1). Кнопочные элементы крепятся к основанию корпуса. Кнопочный элемент имеет один замыкающий и один размыкающий контакты, электрически не связанные между собой. Контакты замыкаются и размыкаются при нажатии рукой на рычаг поста, которой воздействует на толкатель. Контактный мостик сначала размыкает одну цепь (размыкающий контакт), а затем замыкает другую цепь (замыкающий контакт). При прекращении воздействия на толкатель контактный мостик пружиной возвращается в исходное положение. В постах ввод присоединительных проводов (кабеля) осуществляется через сальники. Посты КУ 123–1 имеют один сальник, КУ 123–2 и КУ 123–3 — по два сальника. В постах КУ 123–2 и КУ 123–3 сальники расположены с двух сторон, в КУ 123-1 — с одной стороны. Посты имеют оперативные надписи: «Пуск», «Стоп», «Вперед», «Назад». Оперативные надписи, отличные от указанных, могут быть выполнены по отдельным заказам, причем количество букв в тексте оперативной надписи не должно превышать семи. Оперативные надписи на указательных табличках располагаются для чтения сверху вниз (вертикальное исполнение) или слева направо (горизонт.исп) Структура условного обозначения КУ-123-ХХ-ХХ: КУ 123— Обозначение серии 3 — Условное обозначение степени защиты IP56 по ГОСТ 14254–80 X — Условное обозначение количества кнопочных элементов: → 1 — один элемент, → 2 — два элемента, → 3 — три элемента. X — Условное обозначение диаметра проходного отверстия гнезда сальника: → 1–12 мм, → 2–16 мм, → 3–22 мм. XХ — Климатическое исполнение по ГОСТ 15150–69 (У, ХЛ, Т). Классификация Кол-во кнопочных элементов, количество и сочетание контактов, количество и исполнение сальников в зависимости от КУ 123-ХХ Технические данные и номинальные значения Категория основного применения постов по ГОСТ 12434–83: DC-13,АС-15. Номинальный тепловой ток в оболочке , А: 10. Наименьшее рабочее напряжение переменное и постоянное, В: 110. Наименьший рабочий ток, А: 0,05. Номинальное напряжение по изоляции, В: 660. Частота питающей сети, Гц: 50 или 60. Степень защиты IP 56. Масса, кг, не более: — КУ 123–11, КУ 123–12, КУ 123–13 — 1,2 — КУ 123–21 — 1,5 — КУ 123–22, КУ 123–23 — 1,8 — КУ 123–31 — 2,2 — КУ 123–32, КУ 123–33 — 2,8 Гарантийный срок эксплуатации — 2 года со дня ввода постов в эксплуатацию, но не более 4 лет со дня отгрузки с предприятия-изготовителя.
