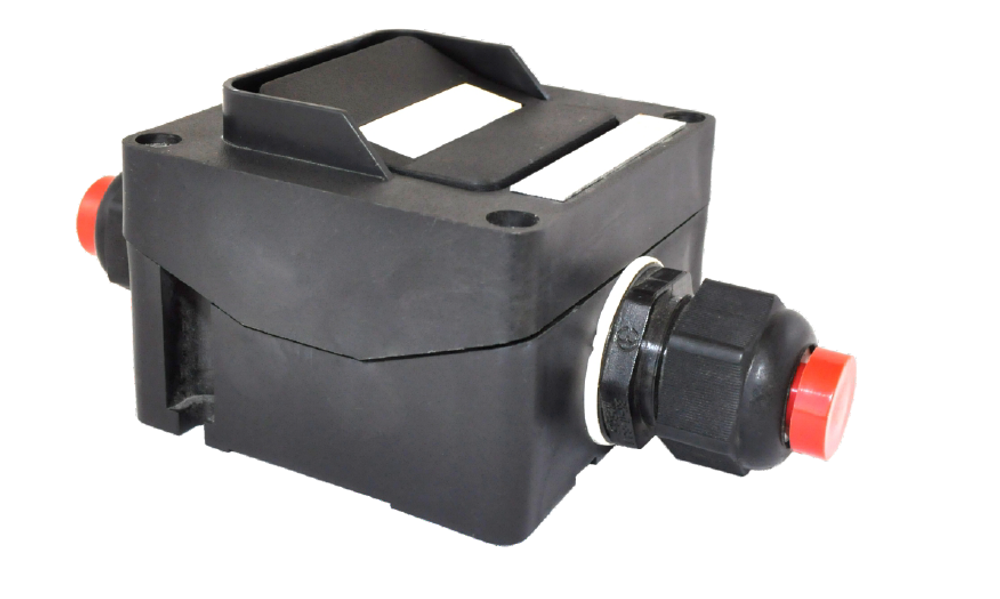

Взрывозащищенный клавишный выключатель КВВ-1-1хМ25 УХЛ2

Клавишный выключатель взрывозащищенный КВВ предназначен для включения и прекращения подачи электроэнергии к приводам и прочим электрическим устройствам во взрывоопасных зонах в соответствии с маркировкой взрывозащиты. Клавишный выключатель состоит из корпуса, крышки, клавиши с подпружиненными кулачками и блока контактного с двумя подпружиненными траверсами. Крышка имеет защитный бортик для предотвращения непредусмотренного переключения. Клавишный выключатель может укомплектовываться одним или двумя кабельными вводами. Варианты комплектования кабельными вводами показаны ниже. КВВ - Х1 - Х2 х Х3 - Х4 КВВ – клавишный взрывозащищенный выключатель. Х1 – схема переключения: 1 – «двухсторонний переключатель» (2 н.р.), 3 – «клавишный выключатель» (1н.з.+1н.р.) Х2 – количество кабельных вводов: 1 или 2. Х3 – резьба пластикового ввода: М16, М20 или М25. П ри применении вводов серии ВК-Х-ВЭЛ указывается материал ввода, его тип и размер. Х4 – вид климатического исполнения и категория размещения: УХЛ2 Материал корпуса .......................................пластик Номинальное напряжение........................... до 400 В AC, до 230 В DC Номинальный ток .........................................16 А Температура окружающей среды................. от - 60°C до + 45°C Вид климатического исполнения................. УХЛ2 Диаметры зажимаемого кабеля в зависимостиот установленного кабельного ввода............................................ 4- 8 мм. - ВК-П-ВЭЛ- М16 ...........................................................................7- 12 мм. - ВК-П-ВЭЛ- М20 ...........................................................................8- 17 мм. - ВК-П-ВЭЛ- М25 Контактные зажимы........................................ 4 х 2,5 мм
