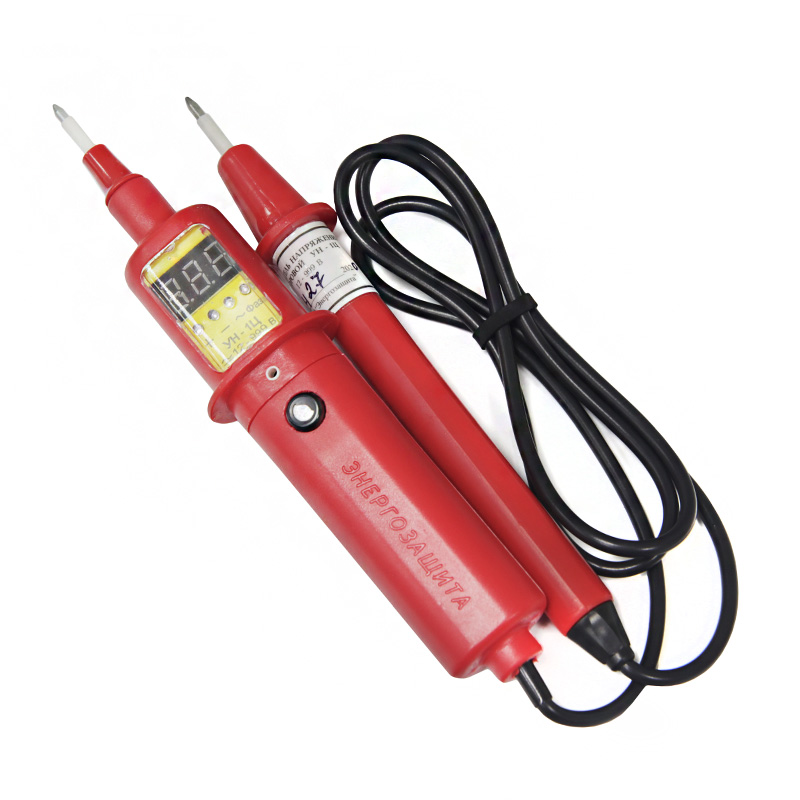

Указатель напряжения цифровой УН-1Ц 12-999В 2-х полюсной свето-звуковой

Указатель напряжения цифровой УН – 1Ц-12-999В двухполюсный светозвуковой цифровой индикацией напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 12 - 999 В, а также для проверки целостности электрических цепей сопротивлением не более 50кОм, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +40°С до -45°С и относительной влажности 98% при 25°С). Отсутствие светозвукового сигнала и цифровой индикации свидетельствует об отсутствии напряжения или обрыве проверяемой цепи. Указатель типа УН – 1Ц позволяет определить полярность постоянного тока, на что указывает свечение светодиода, отмеченного знаками « ± », а также «фазу» переменного тока (в однополюсном режиме), в этом случае загорается светодиод, расположенный под надписью «фаза». Перед началом работы необходимо визуально убедиться в исправности указателя. Включение указателя осуществляется нажатием и отпусканием кнопки, при этом сначала на табло появляется цифра «0», а затем мигающая точка. Проверить исправность указателя на электроустановке, заведомо находящейся под напряжением. При использовании указателя для определения величины постоянного и переменного напряжения, а также целостности цепи, оба контактных наконечника должны касаться контролируемых точек цепи. Наличие и величина напряжения определяется по цифрам на табло. При отсутствии напряжения на табло цифры не появляются и продолжает мигание точки. Индикаторы, обозначенные знаком «+» и «-» позволяют определить род тока и полярность постоянного напряжения .Свечение индикатора «+» означает, что напряжение постоянное, а потенциал точки, к которой прикасается контактный наконечник, выше, чем у точки , к которой прикасается другой контактный наконечник. Свечение индикатора «~» означает, что измеряемое напряжение переменное. При проверке целостность цепи на табло появляются вертикальные линии. При сопротивлении цепи равным нулю, на табло появляются шесть вертикальных линий с сопровождением непрерывного звукового сигнала. При сопротивлении цепи 11-15 кОм на табло появляются три вертикальные линии с сопровождением прерывистого звукового сигнала. При сопротивлении цепи 20-25 кОм появляются две вертикальные линии. При сопротивлении цепи 45-60 кОм появляется одна вертикальная линия. Вертикальные линии и звуковой сигнал отсутствуют при дальнейшем увеличении сопротивления цепи. Фаза переменного тока определяется в однополюсном режиме, при этом необходимо пальцем прикасаться к металлической части кнопки, не нажимая его, в этом случае загорается светодиод, расположенный над надписью «фаза». Указатель отключается нажатием и подержанием кнопки (2-3 сек.) до появления надписи «OFF» на табло или автоматически после его использования через 5-6 мин.
