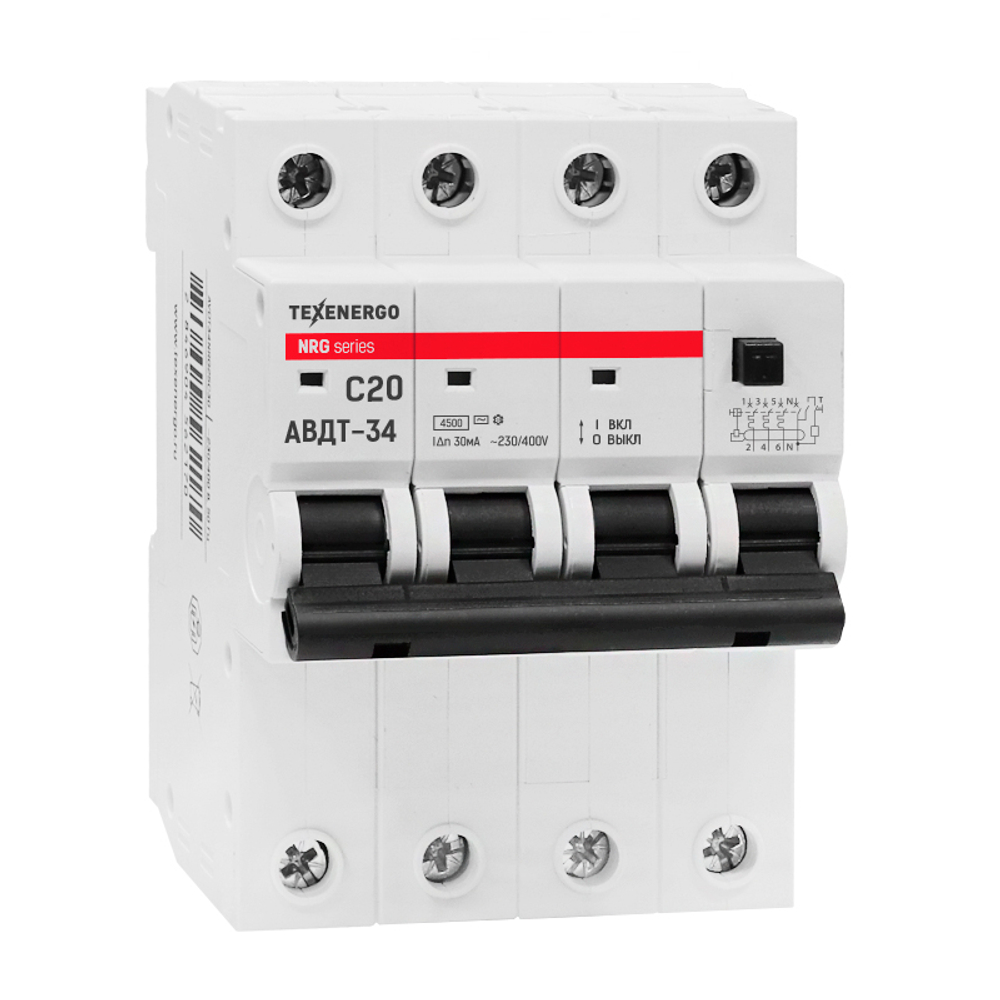

Диф. автомат АВДТ-34 NRG 4п 20А/ 30mA

Автоматические выключатели дифференциального тока АВДТ-34 NRG (дифавтоматы) - современная многофункциональная продукция компании. Предназначены для защиты: людей от поражения электрическим током (ток уставки 10, 30 мА), электрооборудования от пожаров (ток уставки ≥ 100 мА), электрических цепей и электроприборов от перегрузок и коротких замыканий. Выключатель АВДТ 34 имеют классификацию типа АC, то есть, предназначены для работы в сети переменного тока с незначительным искажением синусоидальности (например, бытовые и общественные здания). АВДТ 34 выпускаются в четырехполюсном исполнении с характеристиками срабатывания электромагнитных расцепителей при защите от сверхтоков С: С – 5 In-10 In Область применения АВДТ Жилые и общественные здания, коттеджные, дачные постройки и гаражи, розетки, цепи освещения и передвижные электроустановки на промышленных и строительных объектах, наружное освещение и рекламные вывески. Принцип действия Конструктивно дифавтомат содержит в одном блоке автоматический выключатель с защитой электрических цепей от сверхтоков и устройство защитного отключения (УЗО). Единый корпус предназначен для установки на монтажную рейку 35 мм. Принцип действия автоматического выключателя следующий. При перегрузке, происходит нагрев биметаллической пластины, которая изгибаясь толкает рычаг расцепителя и выключает дифавтомат. При возникновении короткого замыкания в зоне защиты, многократно возросший ток, проходя через катушку электромагнитного расцепителя, значительно увеличивает ее магнитную индукцию, что приводит к перемещению сердечника и отключению автомата. Чувствительным органом дифавтомата является дифференциальный трансформатор, в котором силовые провода проходят через тороидальный сердечник (первичная обмотка). При возникновении в зоне защиты тока утечки на землю (неисправная изоляция, прохождение тока через тело человека), ток в нулевом проводе становится меньше фазного, что приводит к небалансу магнитной индукции в сердечнике и появлению дифференциального тока в нагрузке вторичной обмотки. Если этот ток превышает выбранную уставку, выключатель размыкает цепь. Касание человеком электрооборудования, находящегося под опасным напряжением не приводит к электропоражению за счет высокого быстродействия (≤ 40 мс) выключателя. Выключатель допускает нечастые коммутации нагрузки – до 30 включений в сутки. При установке дифавтоматов необходимо соблюдать фазировку, указанную на корпусе изделия. Преимущества Электрическая схема имеет защиту от импульсных перенапряжений. Высокая надежность и долговечность.
