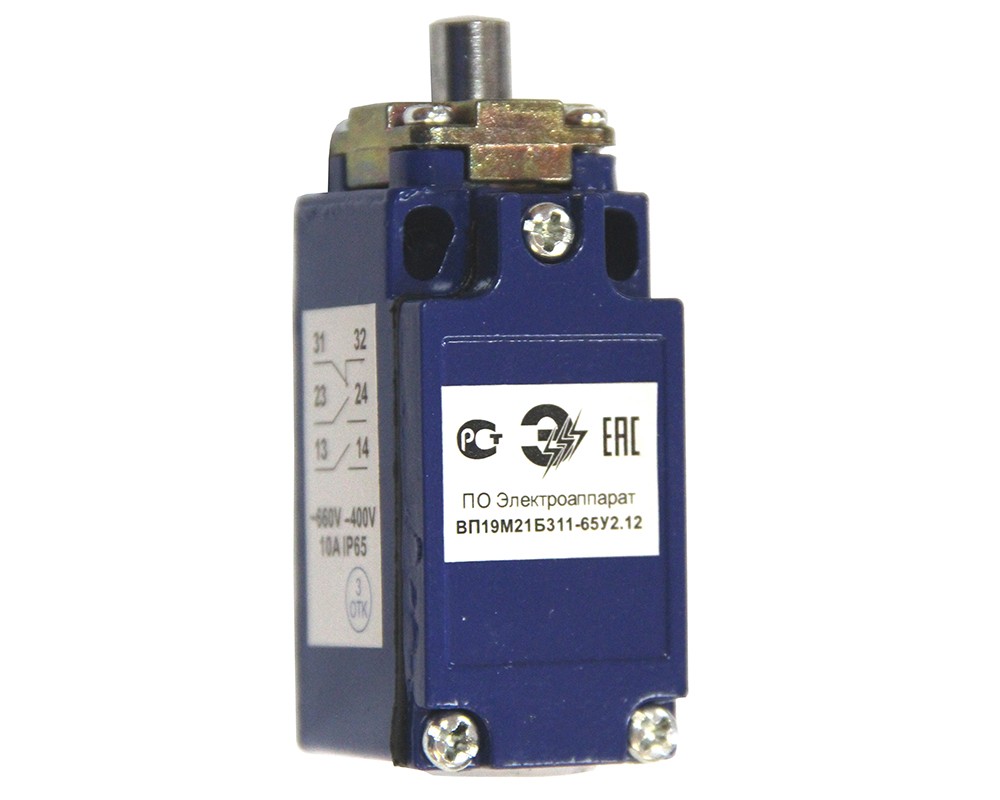

Выключатель путевой ВП19М-21Б 311-65 У2.12

Выключатели путевые ВП19 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 400В под воздействием управляющих упоров в определенных точках пути контролируемого объекта Количество полюсов: 3 Контактная группа: 2НО+1НЗ Тип привода: толкатель Материал корпуса: силумин Степень защиты: IP65 Габаритные размеры: 78х30х34 мм Номинальный коммутируемый ток — 10А (АС11, 220В) Номинальное рабочее напряжение: до 660В переменного тока частотой 50Гц, до 400В постоянного тока Тип переключающего устройства: прямого действия Климатическое исполнение: У2, Т2 Классификация Выключатели классифицируются по: группам коммутационной износостойкости, количеству полюсов, виду привода, способу крепления, степени защиты, климатическому исполнению и категории размещения, порядку замыкания контактов, комбинации замыкающих и размыкающих контактов. Технические характеристики: Номинальный коммутируемый ток –10А (АС11, 220В), Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока, Минимальное напряжение, при котором могут работать выключатели на переменном и постоянном токе – 12В, Усилие срабатывания – не более 40Н, Материал корпуса – силумин, Вид переключающего устройства – мгновенного действия, прямой рабочий ход, не менее: 4мм для привода - толкатель, 40º для привода – рычаг, полный ход, не более: 10,5мм для привода - толкатель, 90º для привода –рычаг, Механическая износостойкость, циклов ВО, не менее: 20 000 000, Коммутационная износостойкость, при скорости перемещения управляющего упора 0,05м/с, при частоте включений 1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее: на переменном токе: 2 000 000, на постоянном токе: 2 000 000, Ввод внешних проводов через гермоввод (сальник MG20х1,5). Каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2. Климатическое исполнение и категория размещения –У2.
