Реле времени РЭВ-120

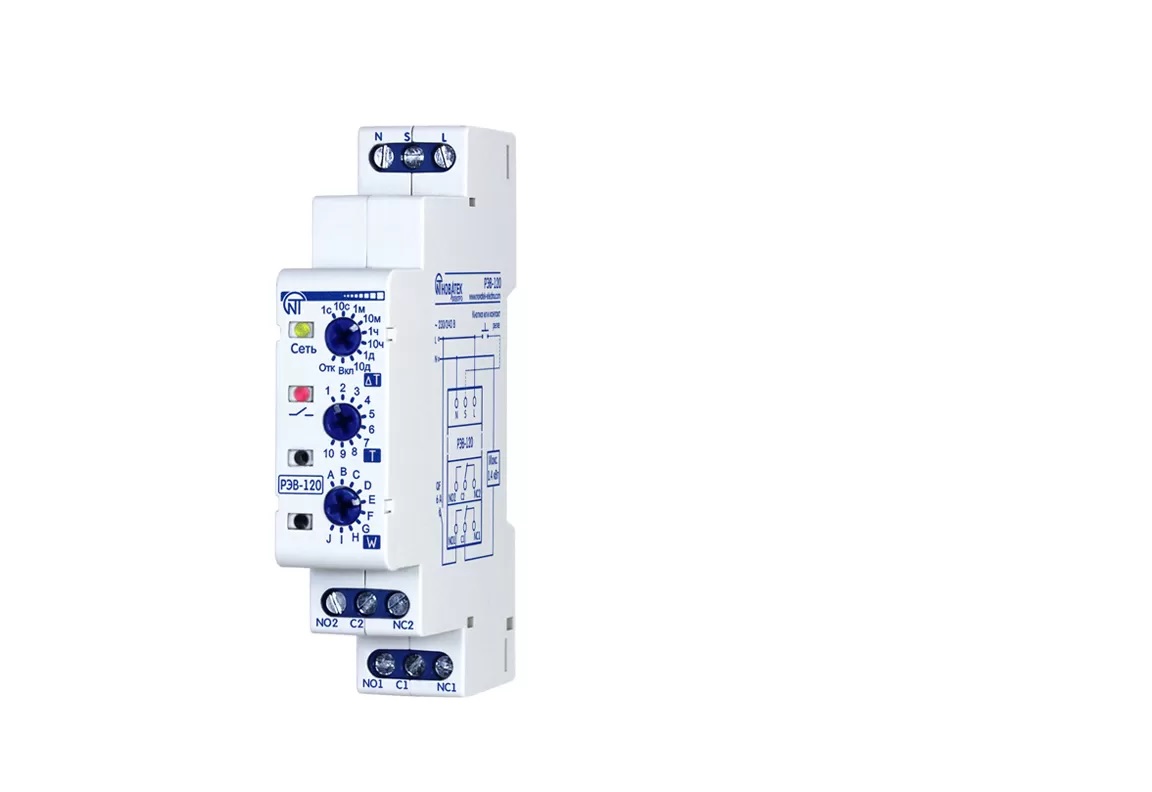

Реле времени РЭВ-120 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени. Модель РЭВ-120 - питание 220В. Прибор монтируется на стандартную дин рейку и занимает всего один модуль в щите. Прибор имеет два выходных канала с нормально открытыми и нормально закрытыми контактами. Так же на лицевой части прибора находятся: регулятор установки временного интервала «∆T», регулятор установки времени «Т», регулятор установки режима работы «W». В РЭВ-120 предусмотрено десять режимов работы: - задержка на включение, - выдержка времени при подаче питания, - периодический с задержкой при включении, - периодический с выдержкой времени при включении, - задержка на отключение (при размыкании управляющего контакта), - импульсный 1 (при замыкании управляющего контакта), - импульсный 2 (при размыкании управляющего контакта), - задержка включения-выключения (по управляющему контакту), - шаг реле нагрузки (при каждом замыкании управляющего контакта), - генератор импульса 0,5 с. Таблица режимов и временных интервалов находится в паспорте устройства. До подключения изделия его необходимо настроить. Настройка изделия выполняется в следующем порядке: первым делом нужно установить режим работы (следует перевести регулятор установки режима в крайнее левое положение, независимо от того в каком положении стоит регулятор, после чего по часовой стрелке установить необходимый режим), затем необходимо установить временной интервал регулятором «∆T», далее необходимо регулятором «Т» установить время. Следует отметить, что при изменении режима работы или временных интервалов изделия при поданном напряжении питания, необходимо учитывать, что изменения вступят в силу только после отключения (на время не менее 1 с) и повторного включения питания изделия.
