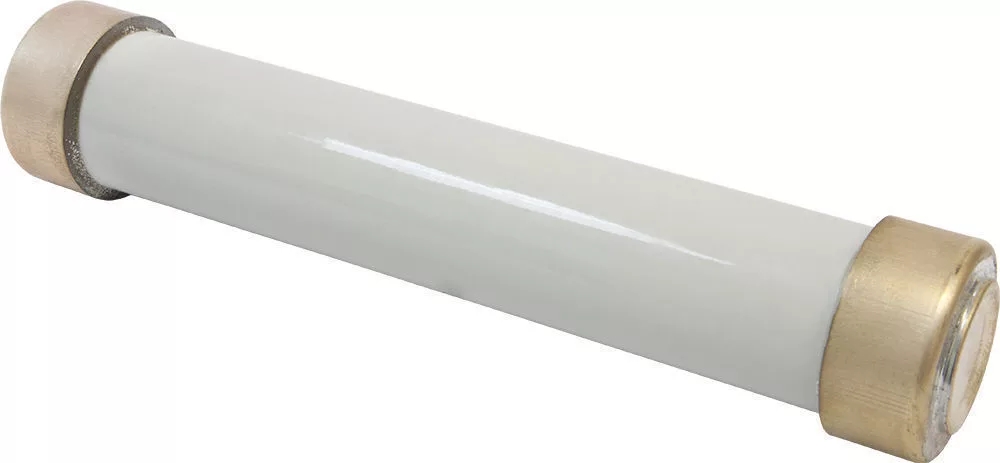

Патрон ПТ 1.1- 6-20-40 У3

ОПИСАНИЕ Патроны токоограничивающие входят в состав предохранителя ПКТ, котрый предназначен для защиты силовых трансформаторов, воздушных и кабельных линий в сетях трехфазного переменного тока частоты 50 и 60 Гц с номинальным напряжением 35 кВ. ПРИНЦИП ДЕЙСТВИЯ Отключение тока короткого замыкания обеспечивается за счёт интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя. Срабатывание патрона типа ПТ определяется по выдвинувшемуся указателю срабатывания. Указатель срабатывания выдвигается под воздействием пружины после перегорания плавкой вставки предохранителя и удерживающей проволоки указателя. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПАТРОНОВ Пример условного обозначения – ПТ1.1-6-20-40 У3 П – патрон, Т – токоограничивающий для защиты силовых трансформаторов, воздушных и кабельных линий, 1.1 (1.1, 1.2, 1.3) – обозначение конструктивного исполнения, 6 – номинальное напряжение в киловольтах, 20 – номинальный ток в амперах, 40 – номинальный ток отключения в килоамперах, У – климатическое исполнение по ГОСТ 15150, 3 – Категория размещения по ГОСТ 15150.
